Бинокулярная лупа

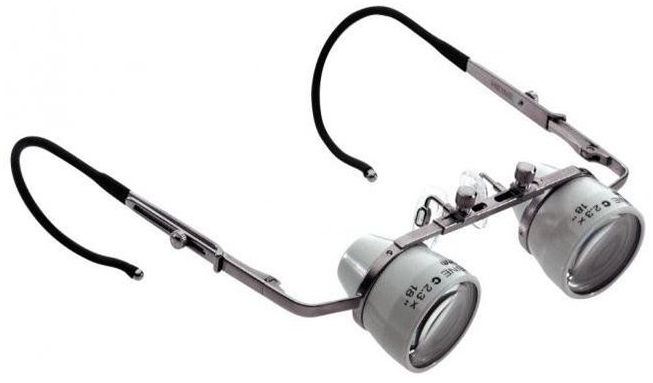

Бинокулярная лупа — оптический прибор, состоящий из очков с двумя лупами^[1].

Может использоваться название бинокуляр^[2].

Часто используются врачами в ходе проведения различных обследований^[3].

Имеют не только медицинское применение^[4].

Общая информация[править]

Как правило, предназначены для получения более четкого изображения исследуемого участка. Однако, встречаются бинокулярные лупы, предназначенные для просмотра рассмотрения удалённых объектов^[5].

Характеристики бинокулярных луп могут быть разделены на^[6]:

технические (задаваемые при изготовлении и обычно указываемые в описании)
характеризующие качество изготовления (могут не приводиться в описании)

Техническими характеристиками бинокулярных луп (помимо способа крепления) являются^[7]:

тип оптической системы
кратность увеличения
рабочее (фокусное) расстояние
угол наклона взгляда оператора относительно горизонтали (при вертикальном расположении головы оператора)
дополнительный угол наклона, создаваемый оптической системой
межзрачковое расстояние, в т.ч. для каждого глаза от переносицы^[8]
учёт особенностей зрения владельца: близорукость/дальнозоркость и астигматизм
наличие светофильтров
вес (без учёта крепления)

Качественными характеристиками бинокулярных луп являются^[7]:

ширина поля зрения
разрешение (зависит от качества линз)
глубина резкости

Как правило, используется налобное крепление. Это может быть специальный шлем, обруч или очковая оправа.

Бинокуляры различаются способом крепления оптики, которых известно две^[1]:

Flip-Up. Оптическая система с откидным креплением — лупа крепится к оправе. Ее положение можно корректировать: менять угол обзора, настраивать межзрачковое расстояние. Это более универсальный вариант, поскольку одним бинокуляром могут использовать несколько врачей.
TTL (Through the lenses). Увеличительная оптика неподвижна — она вклеивается в линзу оправы. TTL бинокуляры изготавливаются под заказ по индивидуальным меркам, предназначены для пользования одним стоматологом. Они более комфортны в носке, так как учитывают все особенности владельца, их не нужно каждый раз настраивать под себя. Такие модели дает максимально возможное увеличение.

Если значения расстояния от зрачка до переносицы для правого и левого глаза отличаются друг от друга более, чем на две единицы пупиллометра , система Flip-Up (в большинстве случаев) не подойдет: как правило, лупы в ней равноудаленно перемещаются на балке^[9] (что верно только для части моделей, поскольку модели, предусматривающие раздельную регулировку расстояния от переносицы до центра зрачка раздельно для каждого глаза^[10]).

Для систем с откидным креплением могут использоваться специальные крепления, позволяющие заменять собственно линзы (оптические системы), не снимая шлёма/обруча.

Также встречаются бинокулярные лупы с регулируемым межцентровым расстоянием без откидного крепления^[11].

Бинокуляры могут быть^[12]:

просто линзами
(в том числе достаточно сложными) оптическими приборами.

Бинокуляры как оптические приборы различаются видом оптической системы, которых известно две^[1]:

Система Галилея. Компактные и легкие бинокуляры. Хорошо пропускают свет, можно работать без дополнительного освещения. За счет небольшого веса модель не давит на переносицу. Степень увеличения — до 3.8х.
Система Кеплера. Это призматическая система. Модель более громоздкая и тяжелая, зато степень увеличения у нее намного лучше — до 8х.

Как правило, максимальное увеличение бинокулярной лупы — шестикратное (встречаются образцы и с 8-кратным увеличением^[13]). Но наиболее удобными в использовании считают линзы, приближающие мелкие объекты в 2,5 раза.^[3] Чем больше увеличение – тем меньше поле зрения. И наоборот, чем меньше увеличение – тем больше поле зрения.^[14]

Могут иметь изменяемую кратность увеличения^[15].

Осветители[править]

Осветители зрительного поля могут быть^[12]:

встроены в бинокулярную лупу
прикрепляться к бинокулярной лупе опционально
отдельным прибором, дополняющим лупу

Некоторые бинокулярные лупы являются прикрепляемыми к осветителям^[16].

Характеристики осветителей также могут быть разделены на технические и характеризующие качество.

К техническим характеристикам осветителей (помимо типа источника света) могут быть отнесены^[17]:

потребляемая мощность
яркость
тип крепления
вес
ёмкость и тип крепления аккумулятора/источника питания

К качественным характеристикам могут быть отнесены^[17]:

диаметр светового пятна на конкретном расстоянии от осветителя
освещённость внутри светового пятна (на конкретном расстоянии от осветителя)
равномерность освещённости внутри светового пятна
длительность работы при полной зарядке аккумулятора

Производители[править]

Кириллические

ЗОМЗ (Россия)^[18] (лупы более не производит^[19])
КОМЗ (Россия)^[20] (выпускает единственную лупу 2,5х с рабочим расстоянием 150-200 мм^[21])
ЛЗОС (Россия)^[22] (лупы более не производит^[23])
МЕГЕОН (Россия)^[24] (производит только лупы технического применения с неуказанным рабочим расстоянием^[25])
Микмед (Россия/Китай)^[26]
НОМ (Россия)^[27]

не Китай

Accesia (Швеция)^[28] (фирма специализируется на стоматологии животных^[29], лупа в России была представлена только на выставке и доступна только для оптового заказа^[30])
Admetec (Израиль)^[31]
DentLight (США)^[32]
Designs for Vision (США)^[33]
Eschenbach (Германия)^[34]
ExamVision (Дания)
Gavouz (Южная Корея)^[35]
Heine (Германия)^[36]
Hogies (Австралия)^[37]
Illuco (Южная Корея)^[38]
Keeler (Англия)^[39]
Kikutani (Япония) (предлагает единственную линзовую бинокулярную лупу 2х)^[40]
I.C. Lercher (Германия)^[41]
Medikor (Южная Корея)^[42]
MediPlus (Южная Корея)^[43]
Miltex/Integra^[44]
NOM — английское написание фирмы НОМ (Россия)^[45]
Orangedental (Германия)^[46]
Orascoptic (США)^[47]
PeriOptix (США)^[48]
Riester (Германия)^[49]
Schultz (США)^[50] (в России были представлены только на выставке)
Seiler (США)^[51]
Q-Optics (США)^[52]
Univet (Италия)^[53]
Xenosys (Южная Корея)^[54]
Zeiss (Германия)^[55]

Китай

Amtech (Китай)^[56]
Dr.Kim (предположительно Россия/Китай)^[57]
E-Tay Industrial/Magnifier (Китай)^[58]
Easywell (Китай)^[59] (в России были представлены только на выставке)
Eighteeth (Китай)^[60]
Fude (Китай)^[61] (в России были представлены только на выставке)
ITS-x.Pro (Китай/Россия)^[62]
Keweisi (Китай)^[63] (в России были представлены только на выставке)
Levenhuk (Россия/США/Китай^[64])^[65] (производит бинокулярные лупы только для бытового использования)
Mercury (Китай)^[66]
Micare (Китай)^[67] (в России были представлены только на выставке)
Now (Россия/Китай)^[68]
TBR (Россия/Китай)^[69] (в России были представлены только на выставке)
Veber (Китай^[70])^[71] (производит бинокулярные лупы только для бытового использования)
Ymarda (Китай)^[72]
Zumax (Китай)^[73]
NoName^[74]

ряд других производителей, представленных на Medicalexpo^[75]
