ELK-1894

ELK-1894 — израильская бортовая широкополосная SATCOM система двусторонней широкополосной передачи данных от воздушных, морских и наземных бортовых платформ.

Общие сведения

Производство подразделения ELTA Systems концерна IAI.

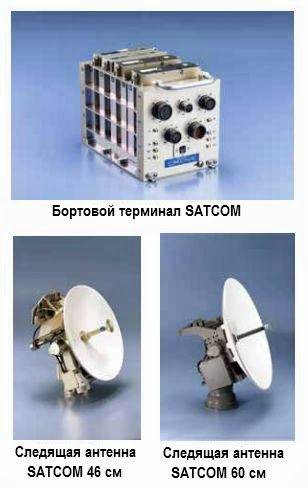

Мобильный терминал подходит для решения задач специальных платформ, таких как разведывательные самолёты, морские патрульные самолёты, бортовые системы предупреждения и контроля (системы AWACS), бортовые платформы поиска и спасения, БПЛА, морские и транспортные средства. Работает в диапазоне Ku через геостационарный коммерческий спутник связи. Опциональные диапазоны частот — X или Ka. Антенна системы имеет четыре оси направления слежения и способна работать выше экватора с очень высокими углами возвышения на высокоскоростном самолете.

Имеется параболическая антенна различных видов с размером менее 1 метр, эффективно адаптирующаяся к имеющемуся объему пространства различных платформ; компактный приемопередатчик; а также лёгкий, высокоэффективный источник электропитания с мощностью 100 Вт.

Описание:

• Ku диапазоны частот:
  • передатчик: от 13,75 до 14,5 ГГц
  • приемник: от 10,95 до 12,75 ГГц
• Размеры стандартной антенны: 46 и 60 см
• Размеры опциональной антенны: 76 и 83 см
• Эквивалентная изотропноизлучаемая мощность: от 50 до 52 dBw c 46 см и 60 см антенной соответственно
• Мощность передатчика: 100 Вт с 30 дБ аттенюатором и шагом дискретизации 0,2 дБ
• Виды сигналов:
  • исходящие сигналы от наземной станции к бортовому терминалу — SpSp/BPSK, FEC TPC с кодовым отношением 1/3
  • входящие сигналы по каналу данных от бортового терминала к наземной станции — OQPSK, FEC TPC 1/4
• Точность отслеживания — суммарная 1,0 дБ при угловом ускорении максимум 25º/с²
• Суммарная масса 35−40 килограмм
