Углеволокно

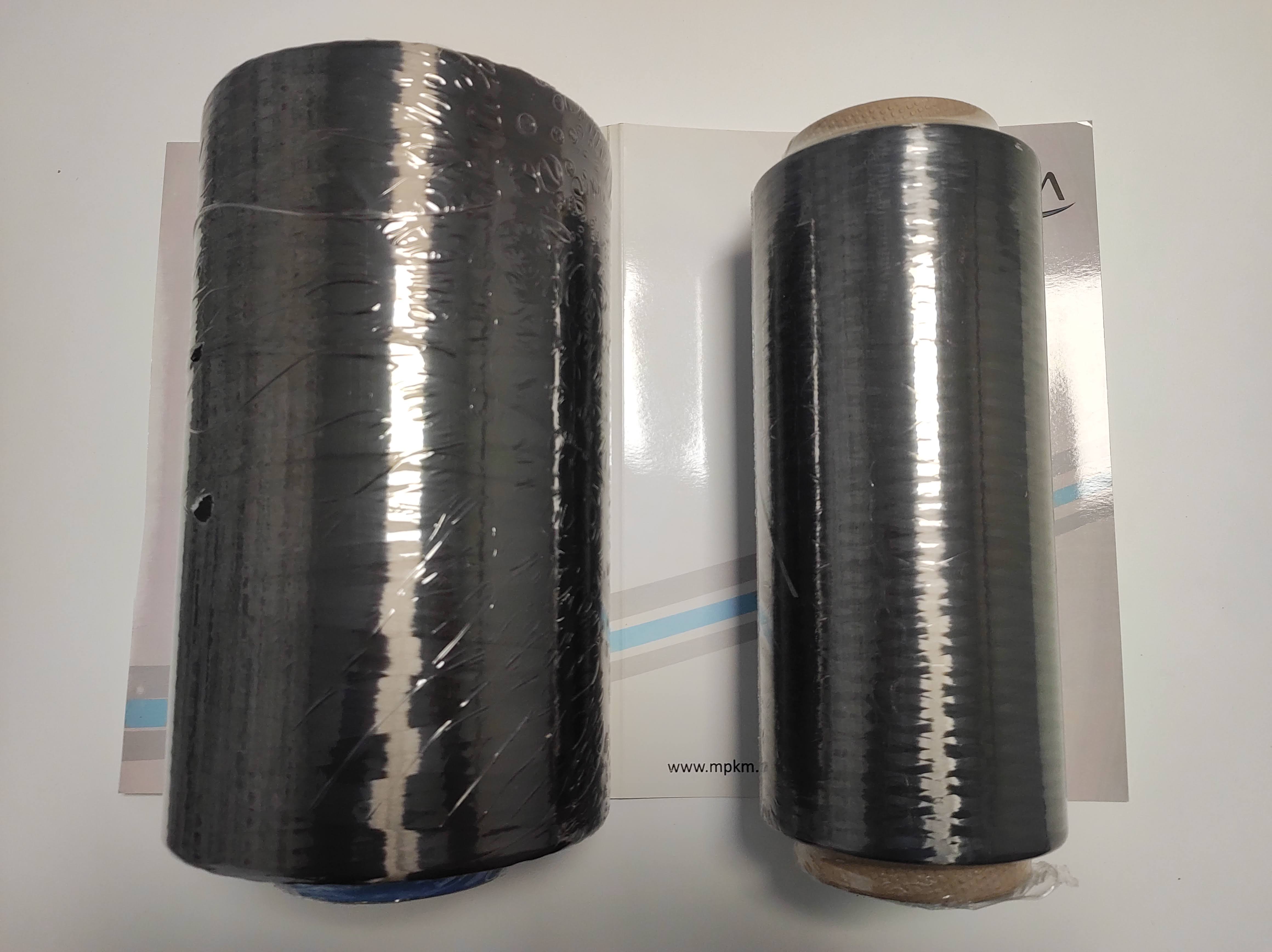

Углеродное волокно в виде непрерывного жгута

Углеродное волокно, также углеволокно, — искусственный волокнистый материал, состоящий преимущественно из углерода. Его получают термической обработкой исходных химических или природных волокон, называемых прекурсорами.

Конструкционные углеродные волокна сочетают небольшую плотность с высокой прочностью и жёсткостью вдоль своей оси. Их применяют главным образом для армирования композиционных материалов. Другие разновидности используются в теплоизоляции, сорбентах и электротехнических изделиях.

Углеродное волокно следует отличать от углепластика: первое является армирующим компонентом, второй — материалом, в котором волокна объединены полимерной матрицей. Жгуты, ткани и ленты из сухого волокна ещё не являются углепластиком.

История

Карбонизованные органические нити применялись в электрических лампах XIX века. В опытах Томаса Эдисона с лампами накаливания использовались хлопковые нити и бамбуковые полоски, обугленные с сохранением исходной формы. Эти материалы предназначались для нагрева электрическим током.

Разработка высокопрочных углеродных волокон развернулась в середине XX века. В 1958 году Роджер Бэкон получил графитовые нитевидные кристаллы с высокими механическими характеристиками. Одновременно развивались технологии карбонизации вискозных нитей и тканей, а в 1960-х годах — производства волокон из полиакрилонитрила (ПАН). Работы Акио Синдо в Японии и Уильяма Уотта в Великобритании стали важными этапами развития ПАН-технологии.

В дальнейшем сформировались три основных направления получения углеродных волокон: из ПАН, целлюлозного сырья и пеков. Развитие каждого направления было связано с подбором прекурсоров и режимов обработки для получения требуемого сочетания прочности, жёсткости и тепловых свойств.

Строение

Диаметр элементарной нити у конструкционных марок составляет несколько микрометров. Например, у T300 он равен 7 мкм, у M55J — 5 мкм; содержание углерода у этих марок превышает соответственно 93 и 99 % по массе.

Атомы углерода в волокне образуют слои гексагональных сеток, сходные со слоями графита. Однако волокно не является сплошным монокристаллом: оно содержит небольшие упорядоченные области — кристаллиты, а также дефекты и участки с различной ориентацией. Для многих волокон характерна турбостратная структура, при которой слои смещены относительно положения, свойственного идеальному графиту.

Преимущественная ориентация слоёв вдоль оси волокна обусловливает анизотропию — зависимость свойств от направления. На строение влияют исходное сырьё, вытяжка прекурсора, натяжение при термообработке и её температурный режим.

Исходное сырьё

Полиакрилонитрил

Полиакрилонитрил и его сополимеры служат сырьём для высокопрочных конструкционных углеродных волокон. ПАН-прекурсор сначала формуют в нити, затем подвергают стабилизации и карбонизации. Результат зависит от состава полимера и структуры исходной нити.

Вискоза и другие целлюлозные прекурсоры

Вискозное волокно получают из регенерированной целлюлозы. При нагреве его органическая структура разлагается и преобразуется в углеродную. На свойства полученного материала влияют исходная структура целлюлозы, предварительная обработка и условия пиролиза.

В технической документации белорусского ОАО «СветлогорскХимволокно» описаны графитированные вискозные материалы «Урал» и активированные материалы «Бусофит».

ПАН-технология получила широкое развитие в производстве конструкционных волокон. Вискозное направление включает также теплоизоляционные и сорбционные материалы. Высокомодульные вискозные волокна исторически получали высокотемпературной обработкой под натяжением.

Пеки

Пеки получают, в частности, при переработке нефти и каменного угля. Для производства волокон используют изотропные и мезофазные пеки. Мезофаза обладает упорядоченной структурой, которая помогает ориентировать структурные элементы при формовании волокна.

Из мезофазного пека получают волокна с высоким модулем упругости и высокой продольной теплопроводностью. Их используют в материалах, для которых особенно важны жёсткость, отвод тепла и стабильность размеров. Высокий модуль при этом не означает наибольшей прочности при растяжении.

Получение углеродного волокна

Последовательность операций зависит от прекурсора. Для ПАН-волокон она включает формование исходной нити, стабилизацию, карбонизацию и обработку поверхности; при необходимости выполняют дополнительную высокотемпературную обработку.

Формование прекурсора. Из раствора полимера получают непрерывные нити мокрым, сухим или сухо-мокрым способом. При сухо-мокром формовании струи раствора проходят воздушный промежуток перед поступлением в осадительную ванну. Затем нити вытягивают, промывают и сушат.

Стабилизация. ПАН-волокно нагревают в воздушной среде приблизительно до 200—300 °C. Изменение структуры полимера позволяет сохранить волокнистую форму при последующем нагреве.

Карбонизация. Стабилизированное волокно обрабатывают в инертной атмосфере, для распространённых ПАН-технологий — при температурах порядка 1000—1500 °C. При этом удаляются неуглеродные компоненты и формируется углеродная структура.

Высокотемпературная обработка. Для получения высокомодульных волокон используют температуры свыше 2000 °C. Увеличиваются размеры и упорядоченность кристаллитов, меняется ориентация структурных элементов. Прочность и модуль упругости при этом изменяются неодинаково.

Обработка поверхности

Сцепление волокна со связующим зависит от состояния его поверхности. Для улучшения взаимодействия с матрицей используют окислительную обработку, в том числе электрохимическую, а также нанесение аппрета — тонкого технологического покрытия. Состав аппрета подбирают с учётом полимера, с которым будет соединено волокно.

Поверхностное окисление и аппретирование являются разными операциями. Первое изменяет поверхностный слой углерода, второе создаёт покрытие, влияющее на смачивание и взаимодействие со связующим. В исследованиях ВИАМ показано, что выбор аппретирующего состава отражается на межслойной прочности и пористости углепластиков с полисульфоновой матрицей.

Формы выпуска

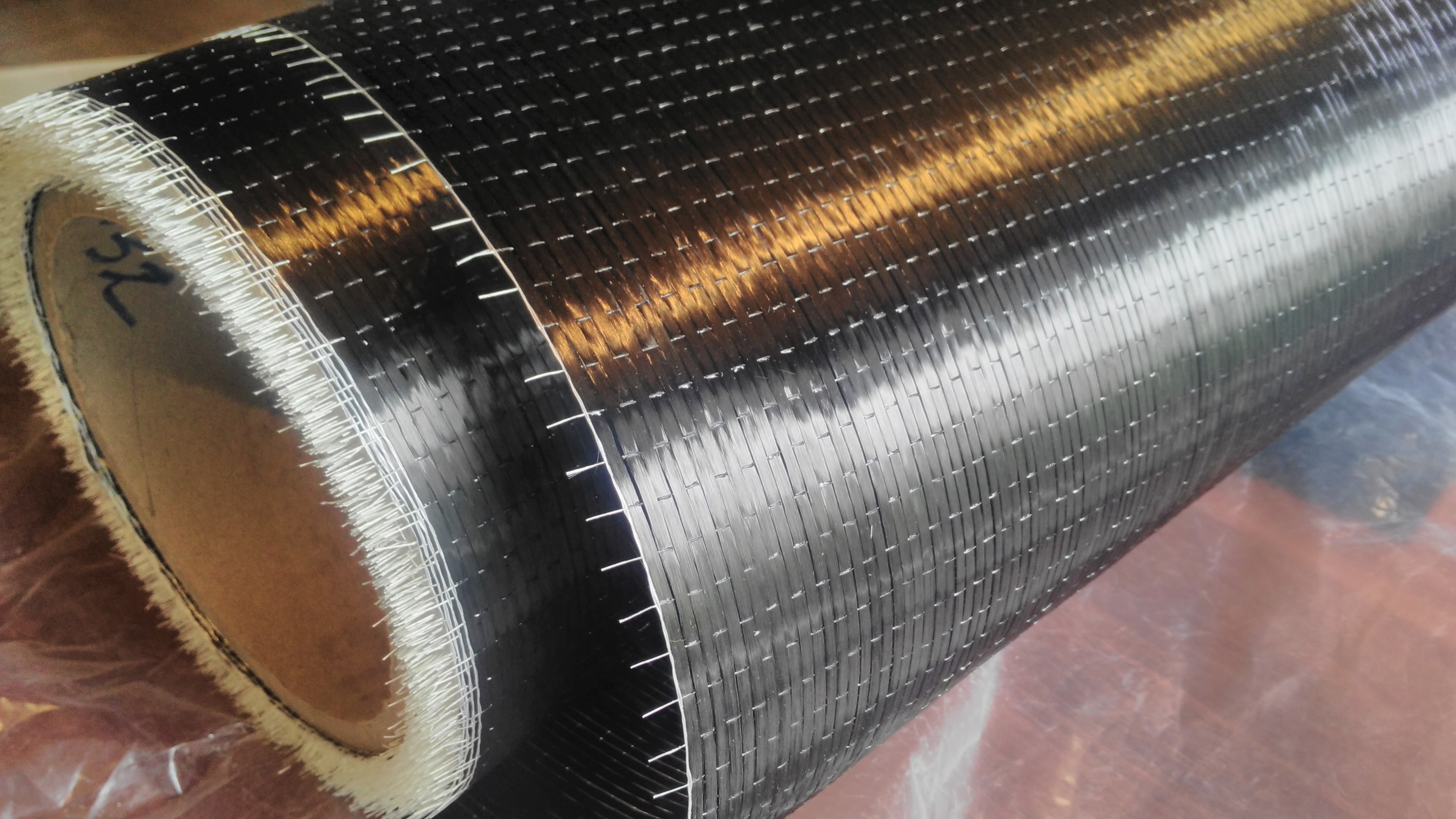

Однонаправленная углеродная лента

Отдельную элементарную нить называют филаментом. Филаменты объединяют в комплексные нити и жгуты; непрерывный жгут без крутки часто называют ровингом. Из нитей изготавливают ленты и текстильные материалы.

В обозначениях жгутов буква K соответствует тысяче филаментов: 3K — 3000, 12K — 12 000, 24K — 24 000. Это характеристика числа нитей, а не класса прочности. Например, T700S выпускается в вариантах 6K, 12K и 24K при одинаковых справочных значениях прочности и модуля упругости волокна.

Из углеродных нитей получают ткани, однонаправленные полотна, плетёные рукава, трикотажные и нетканые материалы. Их строение определяет расположение армирования: в ткани нити переплетаются, в однонаправленном полотне основная часть волокон лежит параллельно. Волокно также используют в рубленом виде.

• Материалы из углеродного волокна
•

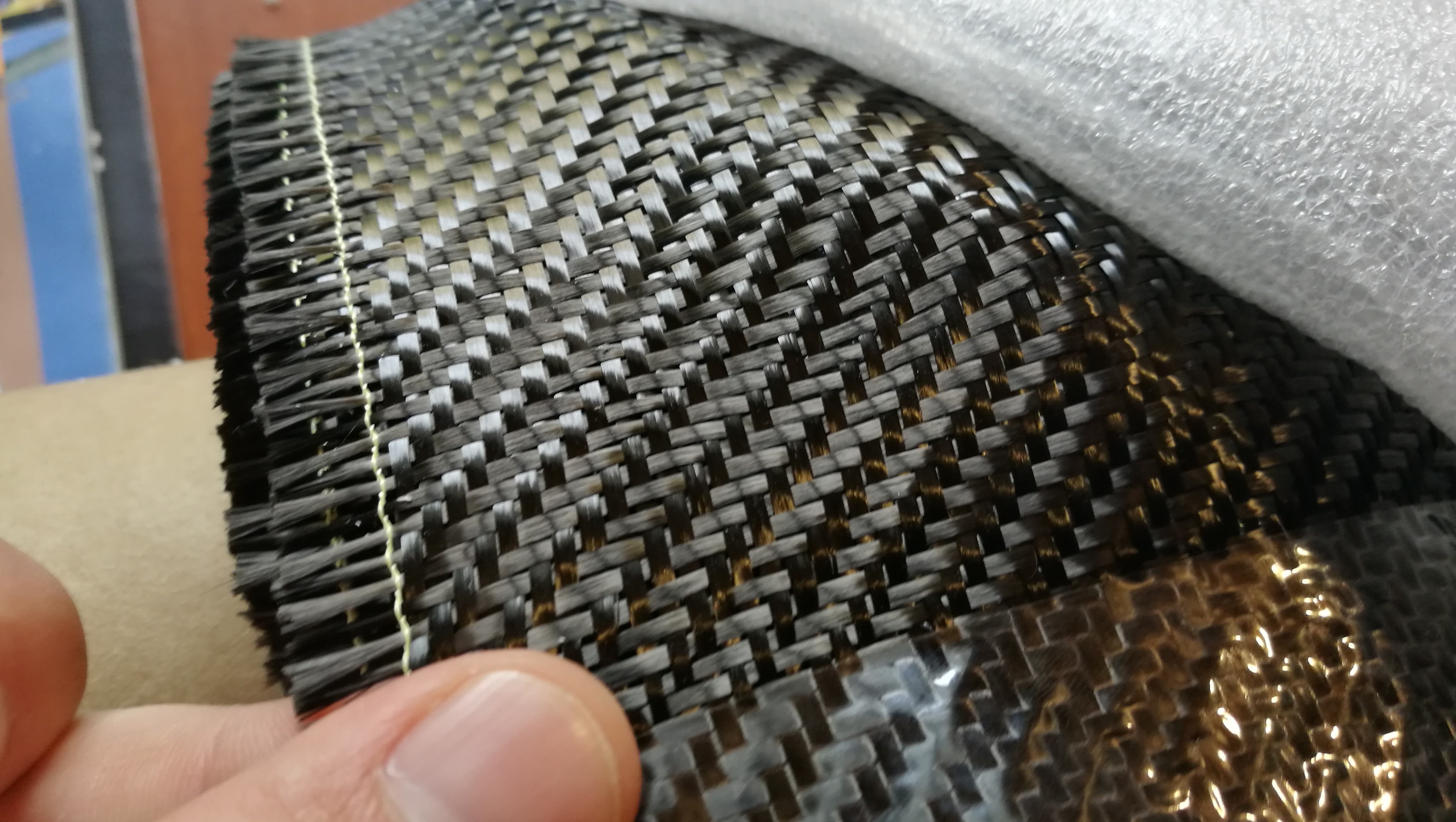

  Углеродная ткань

•

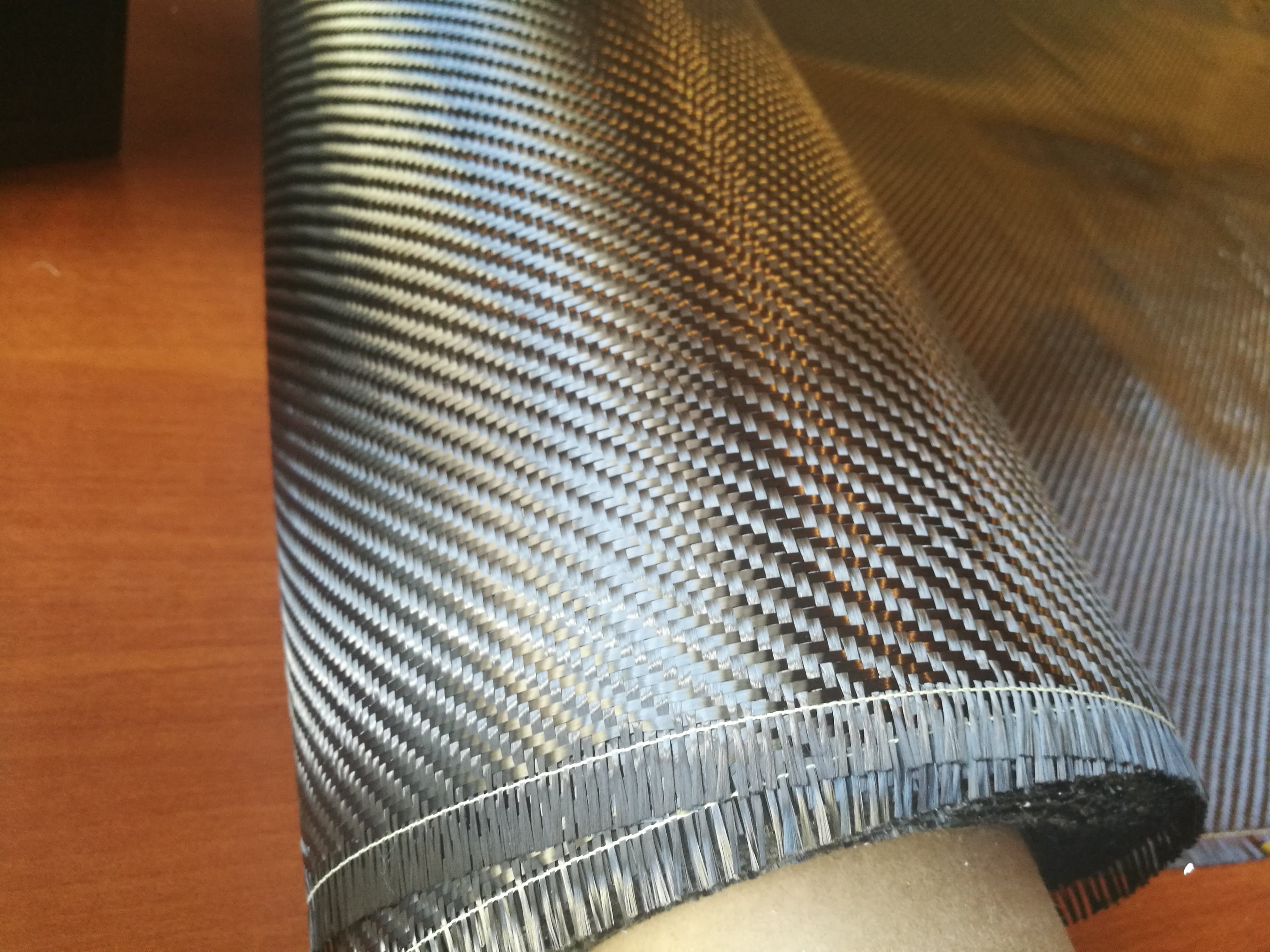

  Саржевое переплетение углеродной ткани

•

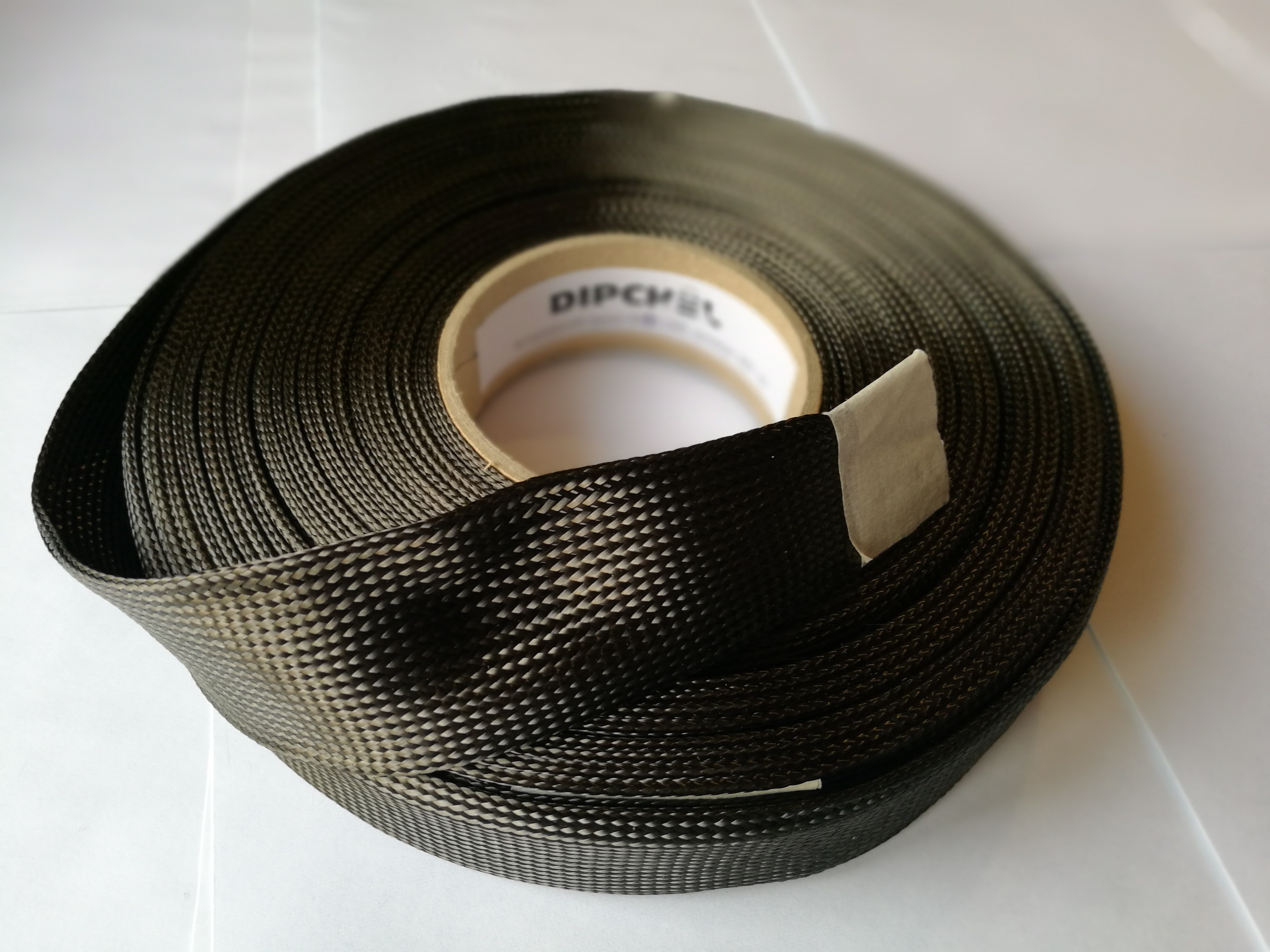

  Плетёный рукав

Препрег представляет собой волокнистое армирование, заранее совмещённое со связующим. В отличие от сухой ткани или жгута, он уже содержит материал будущей матрицы. Готовая отверждённая углепластиковая пластина является композитом, а не формой чистого углеродного волокна.

Свойства

Прочность, жёсткость и плотность

Основные механические характеристики волокна — прочность при растяжении, модуль упругости и удлинение при разрушении. Прочность характеризует предельное напряжение, модуль — сопротивление упругой деформации. Эти показатели определяют раздельно при испытаниях.

Свойства разных марок заметно различаются. В таблице приведены справочные данные изготовителя для трёх ПАН-волокон. Они относятся к волокну, а не к готовой композитной детали.

Марка	Прочность при растяжении, МПа	Модуль упругости, ГПа	Удлинение при разрушении, %	Плотность, г/см³
T300	3530	230	1,5	1,76
T700S	4900	230	2,1	1,80
M55J	4020	540	0,8	1,91

У M55J модуль упругости значительно выше, чем у T700S, но прочность и удлинение при разрушении ниже. Высокопрочные и высокомодульные волокна различаются именно сочетанием этих характеристик.

Волокно и материал на его основе имеют разные характеристики. Например, для T300 изготовитель указывает модуль волокна 230 ГПа, а для однонаправленного эпоксидного композита с 60 % волокна по объёму — 140 ГПа при приведённых в техническом листе условиях изготовления.

Тепловые свойства

Продольное температурное расширение углеродного волокна мало и может быть отрицательным. Для T300 приведён коэффициент −0,41·10⁻⁶ К⁻¹, для M55J — −1,1·10⁻⁶ К⁻¹. Эти значения относятся к самим волокнам вдоль их оси.

Теплопроводность также различается между марками: для T300 и M55J она составляет соответственно около 10,5 и 156 Вт/(м·К). Углеродные волокнистые материалы используют как в теплоизоляции, так и для отвода тепла — в зависимости от типа волокна и строения материала.

Окисление

Поведение при нагреве зависит от среды. В отсутствие окислителей углеродное волокно выдерживает более высокие температуры, чем на воздухе. В кислородсодержащей среде окисление вызывает потерю массы и снижение прочности; скорость процесса зависит от структуры, температуры и времени воздействия.

Электрические свойства

Углеродные волокна проводят электрический ток. Удельное сопротивление определяется их структурой и условиями получения. Например, для T300 изготовитель указывает 1,7·10⁻³ Ом·см, для M55J — 0,8·10⁻³ Ом·см.

Электропроводность используется в нагревательных нитях и тканях, а также в волокнистых электродах.

Сорбционные свойства

Активированные углеродные волокна отличаются развитой пористой структурой. Их используют для поглощения веществ из жидких и газовых сред. Для группы активированных вискозных волокон в документации «СветлогорскХимволокна» приведена удельная поверхность 700—2000  м²/г. Эти данные характеризуют активированный материал, а не любое углеродное волокно.

Испытания и стандартизация

При определении характеристик различают элементарный филамент, комплексную нить и полученный из них композит. Образцы этих видов испытывают разными методами, поэтому результаты приводят вместе с указанием объекта и условий испытания.

Общие технические требования к углеродным волокнам и методы испытаний приведены в ГОСТ Р 57407-2017. В частности, он рассматривает классификацию по модулю упругости, линейную плотность, прочность и требования к поставляемому материалу.

ГОСТ 32667-2014 устанавливает методы определения прочности и модуля упругости при растяжении элементарной нити. ГОСТ Р ИСО 10618-2012 относится к пропитанным смолой нитям и предусматривает определение прочности, модуля и деформации при максимальной нагрузке.

Применение

Пример применения углеродного армирования: кузовные элементы из углепластика

Армирование композиционных материалов

Конструкционное углеродное волокно используют в авиационной и космической технике, автомобилестроении, машиностроении и спортивном оборудовании. В большинстве таких изделий оно работает в составе композита: армирование воспринимает нагрузки, а матрица связывает волокна и сохраняет форму детали.

Армирование вводят в изделие в виде нитей, тканей, однонаправленных материалов или препрегов. При изготовлении композита важны ориентация волокон, полнота пропитки, содержание связующего и режим формования. Характеристики исходного волокна не заменяют характеристик готового материала.

Строительство

Углеродные композиты применяют в системах внешнего армирования для усиления и восстановления железобетонных конструкций. Проектирование таких систем с термореактивной матрицей и углеродными либо стеклянными волокнами рассматривается в СП 164.1325800.2014.

В этой области рассчитывают совместную работу существующей конструкции и усиления. Несущая способность определяется не только армирующим волокном, но и характеристиками композита, соединением с основанием и принятой схемой усиления.

Теплоизоляция и функциональные материалы

Углеродные войлоки используют для теплоизоляции вакуумных печей, активированные материалы — в фильтрах для жидких и газовых сред.

Повторное использование

Переработка отходов сухого волокна отличается от переработки отверждённого углепластика. Во втором случае для выделения волокон требуется удалить или разрушить полимерную матрицу. Для этого исследуют и применяют пиролиз, химические методы, включая сольволиз, и сочетание термической и механической обработки.

При механическом измельчении волокна укорачиваются. Термические и химические процессы позволяют выделить армирующий наполнитель, но могут изменять его поверхность и механические свойства. Возможность повторного применения зависит также от длины волокон и способа их укладки в новом материале.
