Вираж

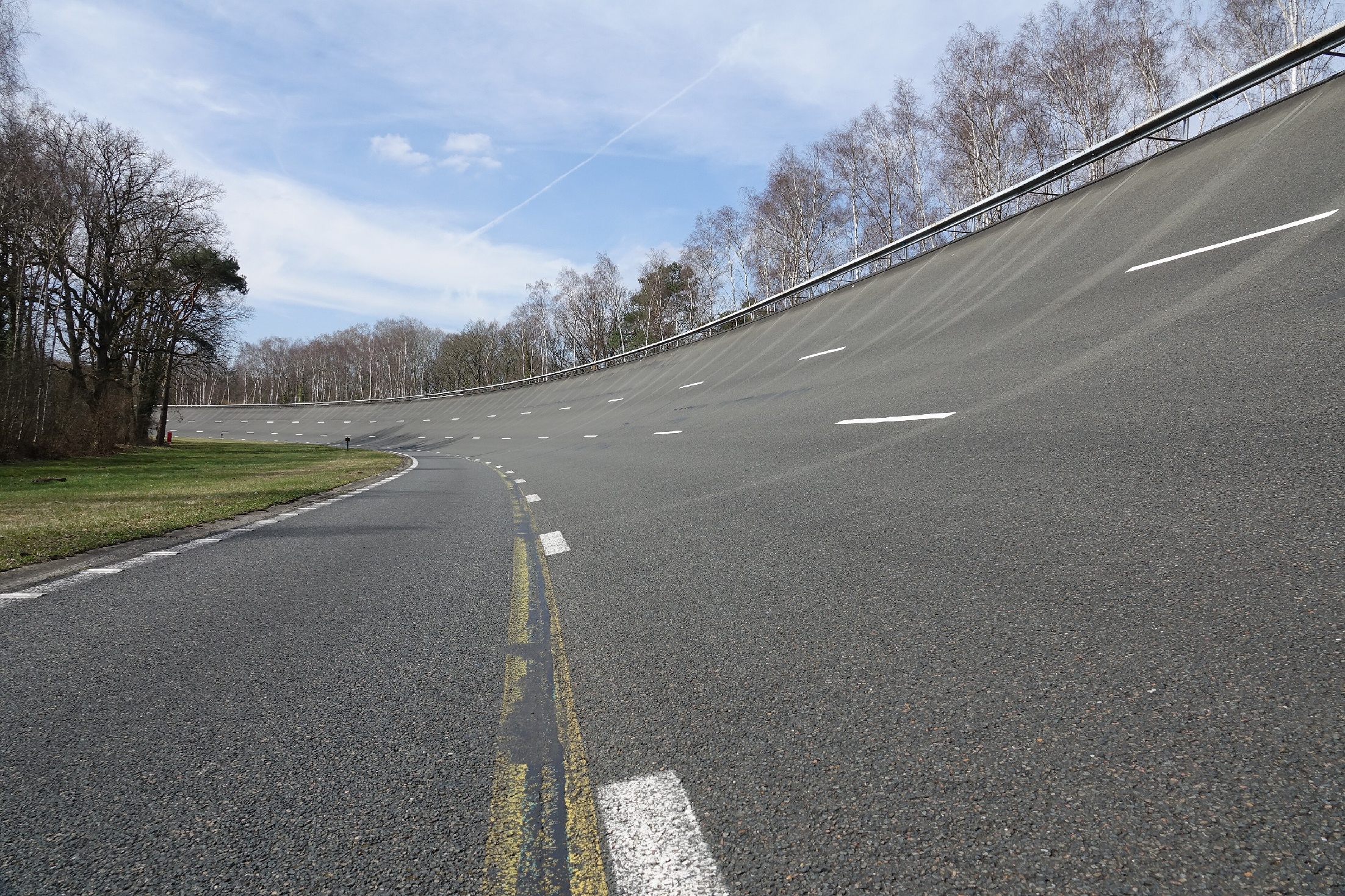

Вираж на гоночной трассе (Мортфонтен, Франция)

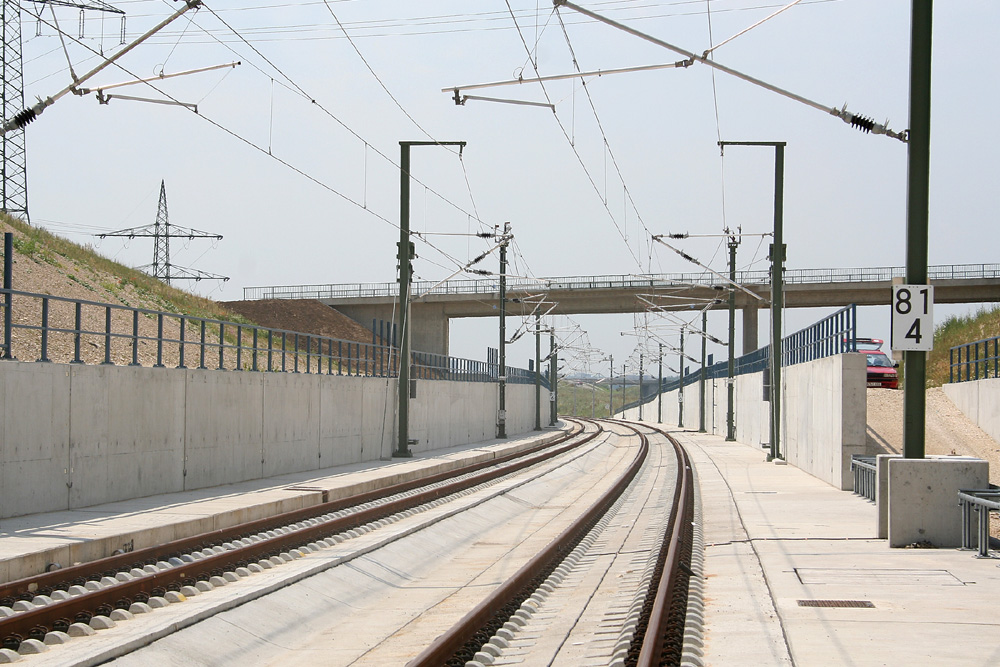

Вираж на железнодорожном пути

Вираж на автомобильной дороге. Левая проезжая часть наклонена к центру дороги

Вираж — односкатный поперечный профиль проезжей части дороги или пути, устраиваемый в пределах кривой в плане с наклоном к её центру.

Виражи на специализированных трассах для автомобильных гонок называют «бэнкинг» (banking).

Общая информация

Вираж воспринимает часть центробежной силы, действующей на транспортное средство, движущееся по кривой в плане. Вираж увеличивает устойчивость транспортного средства при движении по кривым и повышает безопасность движения при тех же скоростях, что и без виража, или позволяет увеличить скорость движения при том же уровне безопасности. На прямых участках дорога также имеет двусторонний (реже — односторонний) поперечный уклон (обычно от 2 % до 2,5 %) для обеспечения ливневого водоотвода, но он не считается виражом.

Единица измерения — проценты (%) или промилле (‰). Величина виража зависит от радиуса поворота и расчётной скорости движения и обычно ограничивается 6 % или 60 ‰ (в отдельных случаях — 10 % или 100 ‰).

В городских условиях виражи могут не устраиваться, но на междугородных дорогах они являются обязательными элементами на горизонтальных кривых. Нормативные документы регламентируют величины виражей для различных скоростей движения и радиусов закруглений. Вираж, в котором внешняя полоса движения имеет такой же уклон, как и внутренняя (2 % или 2,5 %), называется «обратный гребень» (англ. reverse crown - RC).

Литература

• ДБН В.2.3-4:2007. — Київ: Міністерство регіонального розвитку, будівництва та житлово-комунального господарства України, 2007. — P. 104 с..
• Справочник инженера-дорожника. — Москва: «Транспорт», 1977. — P. 560 с..
• Федотов Г.А. Проектирование автомобильных дорог. Справочник. — Москва: «Транспорт», 1989. — P. 437 с..
• GDSM-2 Gometric Design Standards for Ontario Highways. — Toronto: Ministry of Transportation, 1985. — P. 130.
