Тренажёр-симулятор для обучения технике хирургии гортани в разных клинических ситуациях (НИКИО)

Тренажёр-симулятор для обучения технике хирургии гортани в разных клинических ситуациях был разработан специалистами Научно-исследовательского клинического института оториноларингологии имени Л. И. Свержевского (НИКИО им. Л. И. Свержевского). Разработчикам был выдан патент на полезную модель № 223050.

Тренажер-симулятор может быть использован для обучения студентов медицинских учебных заведений технике удаления инородных тел и новообразований гортани.

История

Проблема качественной отработки практических навыков в эндоскопической хирургии гортани, особенно в условиях ограниченных ресурсов, остается актуальной. Распространённые коммерческие симуляторы зачастую имеют высокую стоимость, не всегда точно передают тактильные ощущения и анатомические особенности.

Целью данной разработки было создание доступного, анатомически точного и тактильно достоверного тренажера-симулятора, позволяющего отрабатывать технику удаления инородных тел и новообразований в различных отделах гортани и глотки.

Ключевой особенностью является использование сменных цилиндрических вкладышей, моделирующих различные клинические ситуации (норма, патологическое образование, инородное тело), что обеспечивает высокую валидность обучения. Апробация на 100 обучаемых (студентов и ординаторов) показала значительное снижение уровня стресса и повышение уверенности в выполнении манипуляций после тренировки.

Описание

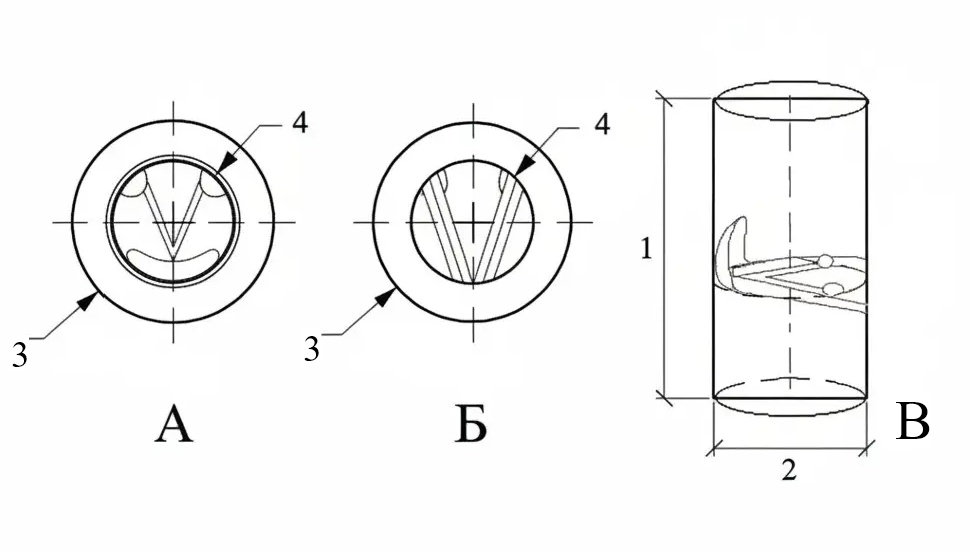

Фиг. 1. Схема сменного цилиндрического вкладыша тренажёра-симулятора: А — вид сверху; Б — вид снизу; В — вид сбоку; 1 — высота 90 мм; 2 — внешний диаметр 46 мм; 3 — внутренний диаметр 28 мм

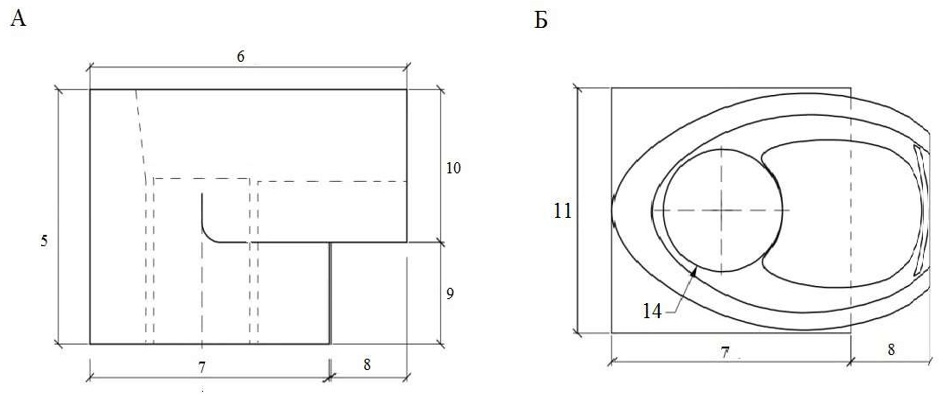

Фиг. 2. Схема основного каркаса тренажера-симулятора без крышки: А — вид сбоку; Б — вид сверху 4 — общая высота 125 мм; 5 — общая длина 170 мм; 6 — длина основания 120 мм; 7 — длина выступающей части головы 50 мм; 8 — высота основания 50 мм; 9 — высота выступающей части головы 75 мм; 10 — язык; 11 — нижние зубы; 12 — ширина основания 115 мм; 14 — диаметр цилиндрического углубления 60 мм

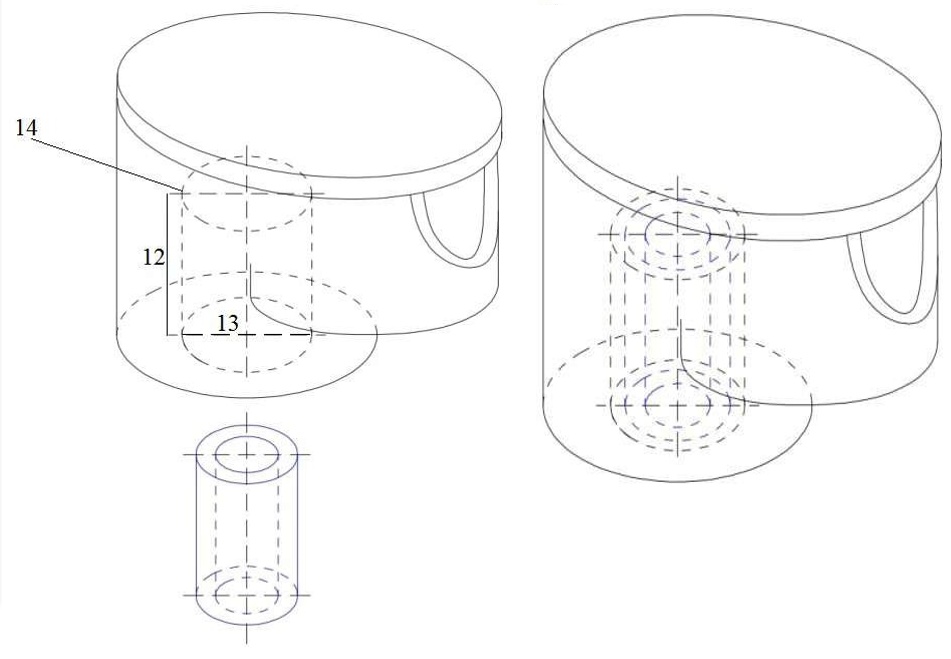

Фиг. 3. Схема тренажёра-симулятора с крышкой. Слева: сменный цилиндр извлечён: 13 — высота цилиндрического углубления 80 мм; 14 — диаметр цилиндрического углубления 60 мм. Справа: сменный цилиндр вставлен

Тренажёр-симулятор включает основной каркас, повторяющий анатомию нижней части челюсти человека в натуральную величину. В основном каркасе выполнены язык, нижние зубы, а также углубление для установки сменного цилиндрического вкладыша. Внутри сменного цилиндра выполнены надгортанник в виде лепестка, грушевидные синусы, вестибулярные и голосовые складки, надскладковый и подскладковый отделы.

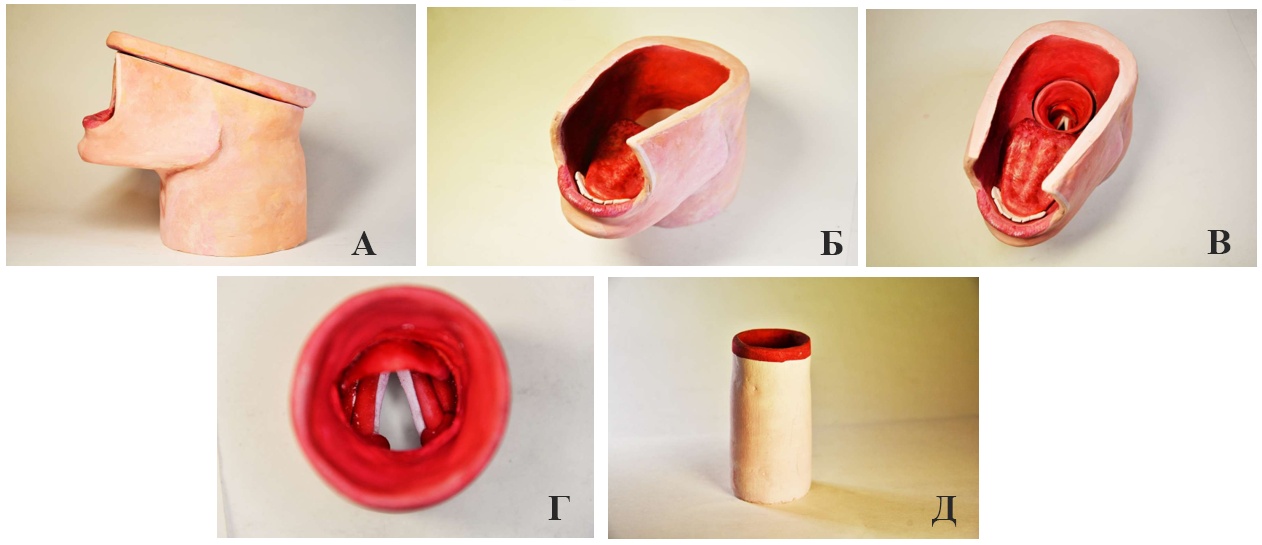

Фиг. 4. Фото тренажера-симулятора. А. С крышкой. Б. Без крышки, вид сбоку. В. Без крышки, сменный цилиндр вставлен, вид сверху.
Фото сменного цилиндра. Г. Вид сверху, нормальная клиническая картина. Д. Вид сбоку.

Предусмотрено по меньшей мере 3 варианта сменных цилиндрических вкладышей: при нормальной клинической картине, при наличии патологического образования гортани, при наличии инородного тела. Сверху основного каркаса предусмотрена съёмная прямоугольная крышка со сглаженными углами. Цельнолитой основной каркас и съёмную крышку печатают на 3D-принтере из пластика с твёрдостью по Шору-А 80, а сменный цилиндрический вкладыш печатают на 3D-принтере из эластичного полимера FLEX с твёрдостью по Шору-А 40.

Авторы

Изобретатели тренажёра-симулятора: Крюков А. И., Кучеров А. Г., Товмасян А. С., Мурзаханова З. В., Мосин В. В., Бурыкин А. С., Тишина А. А.
