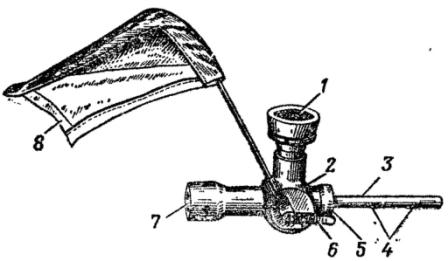

Трубка холодной пристрелки для советских пулемётов семейства ПК

Трубка холодной пристрелки — специальный оптический прибор, предназначенный для упрощения выверки и приведения к нормальному бою штатных стрелково-пушечных систем без расходования боеприпасов. Основной его задачей является предварительное совмещение оси канала ствола с линией прицеливания.

Краткая информация

Как правило, штатная трубка холодной пристрелки представляет из себя призматическую оптическую трубку с пятикратным увеличением, шириной поля зрения 7° 20 угловых минут и разрешающей силой объектива в 12 угловых секунд. Окуляр трубки расположен перпендикулярно объективу, а помещённая внутри неё призма разворачивает изображение, снятое с объектива на 90°. Видимое в трубке изображение дополняется прицельной угломерной сеткой с ценой деления в 5 угловых минут. Окуляр оснащается диоптрийным кольцом, позволяющим подстраивать резкость полученного изображения к остроте зрения пользователя в пределах ±6 диоптрий. Корпус трубки размещается на хвостовике, который вставляется в ствол оружия со стороны дульного среза; этот хвостовик оснащён плоской пружиной, которая обеспечивает плотный контакт стержня со стенками ствольного канала, обеспечивая угловую разницу механических и оптических осей прибора не более, чем в ±3,6 угловой минуты (1 тысячная). По информации из Наставлений по стрелковому делу для 7,62-мм единых пулемётов Калашникова, трубка холодной пристрелки к ним имеет диаметр выходного зрачка — 2,75 мм и удаление выходного зрачка — 13 мм. Помимо этого, армейские трубки холодной пристрелки обычно оснащаются небольшим флажком для индикации своего положения в канале ствола оружия.

Результаты холодной пристрелки, как правило, не способны заменить огневую пристрелку, однако позволяют устранить особо грубые ошибки монтажа прицельных приспособлений.

См. также

• Ортоскоп (тренировочный прибор)

Источники

• Водорезов, Юрий Георгиевич Теория и практика стрельбы из нарезного длинноствольного стрелкового оружия. — М. : Из-во МГТУ им. Н. Э. Баумана, 2017. — Т. часть II. — ББК 68.8 В62. — УДК 623.442.7. — ISBN 978-5-7038-4705-3.
