УМПК

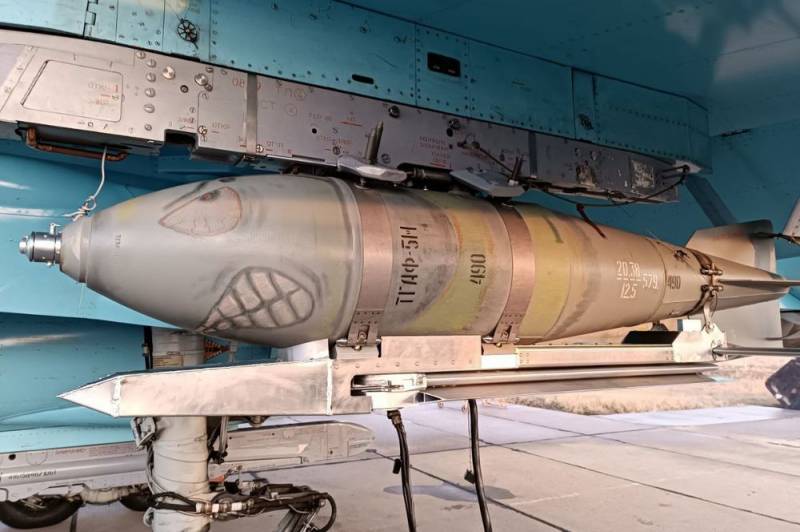

ФАБ-500-М62 с комплектом УМПК на внешней подвеске бомбардировщика Су-34. Одно из первых открытых фото.

Унифицированный набор модулей планирования и коррекции (УМПК) — комплект оборудования, предназначенный для преобразования свободнопадающих авиационных бомб в планирующие управляемые (самонаводящиеся) боеприпасы. Является аналогом комплекта JDAM производства США.

В настоящий момент достоверно известно об использовании УМПК с фугасными авиабомбами ФАБ-500-М62 и имеются неподтверждённые сведения о разработке для других типов и калибров (ФАБ-250-М62, ФАБ-1500).

Статья написана по имеющейся открытой информации на сайте topwar.ru, официальные данные не доступны.

Характеристики применяемых планирующих авиабомб

УПАБ-1500Б представляет собой управляемую планирующую авиабомбу большой мощности. При длине ок. 5 м изделие имеет массу 1525 кг и несет ок. 1 т взрывчатого вещества. Х-образные крылья позволяют ему пролететь после сброса, в зависимости от высоты и скорости носителя, до 50 км. Наведение осуществляется по заданным координатам цели при помощи спутниковой и инерциальной навигации.

Более лёгкая УПАБ-500Б (К08Б) весит лишь 505 кг и несет 390-кг заряд. При сбросе с достаточной высоты, она способна пролететь 40 км и с высокой точностью поразить цель, координаты которой в нее введены.

В последнее время на имеющиеся бомбы ФАБ-500 устанавливается унифицированный модуль планирования и коррекции (УМПК), в результате чего они становятся прямым аналогом изделия УПАБ-500.

Конструкция

Конструктивно УМПК состоит из раскладного крыла, системы управления, фюзеляжа, узлов крепления к бомбе и других вспомогательных элементов.

Управление осуществляется, предположительно, с помощью спутниковой навигации (ГЛОНАСС/GPS) и инерциальной навигационной системы (ИНС)

Тактико-технические характеристики

Данные различных источников значительно расходятся.

Дальность — от 35 до 85 км.

Точность — 10 м.

Размах крыла — 2 м (для ФАБ-500).

Высота сброса — 200−10000 м.

Скорость носителя 900−1100 км/ч.

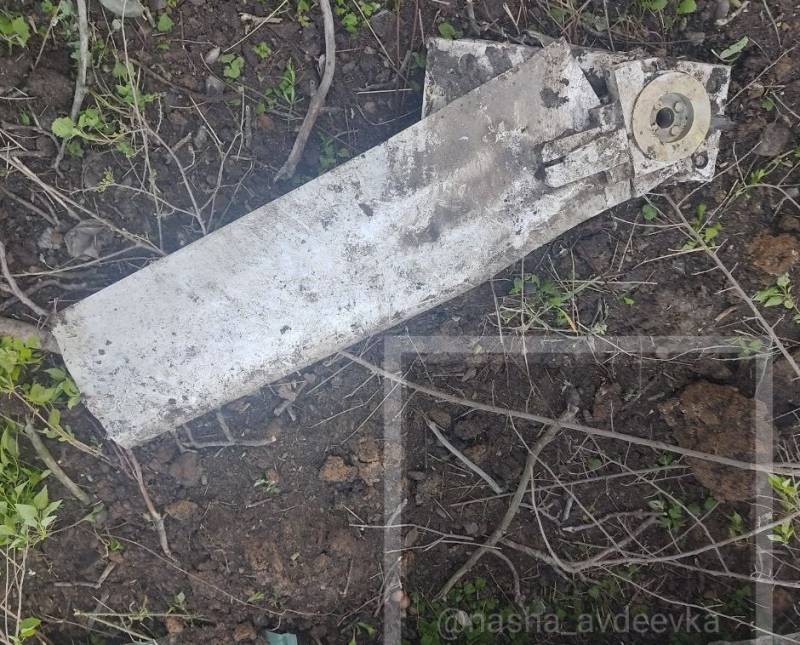

Раскладная консоль крыла УМПК после нештатного применения

Поражающие свойства определяются типом применяемой бомбы
