Фантом щитовидной железы для ультразвуковой диагностики и манипуляций (НПКЦ ДиТ)

Фанто́м щитови́дной железы́ для ультразвуково́й диагно́стики и манипуля́ций — изобретение группы авторов из Научно-практического клинического центра диагностики и телемедицинских технологий Департамента здравоохранения Москвы (НПКЦ ДиТ ДЗМ).

Изобретение относится к области биомедицинского моделирования, в частности — к изготовлению моделей для ультразвуковых исследований.

• Фантом для ультразвуковых исследований щитовидной железы - полезная модель.jpg

  Фантом для ультразвуковых исследований щитовидной железы — патент на полезную модель № 220592 от 19 мая 2023 года

• Фантом для ультразвуковых исследований щитовидной железы - патент на изобретение.jpg

  Фантом для ультразвуковых исследований щитовидной железы — патент на изобретение № 2836679 от 14 июня 2024 года

Описание

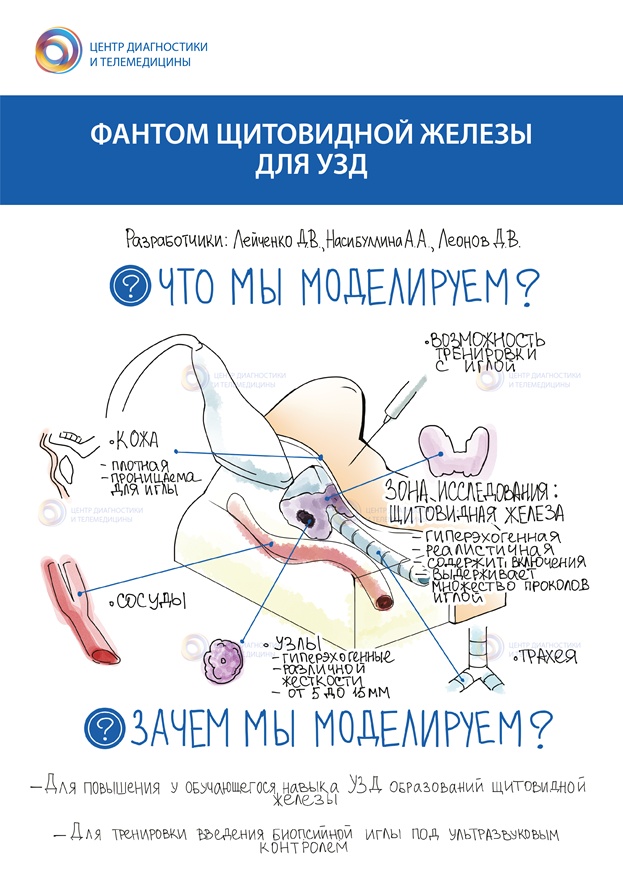

Фантом щитовидной железы для УЗД (инфографика)

Фантом щитовидной железы используется для тренировки навыков проведения ультразвуковой диагностики и манипуляций под контролем ультразвуковой визуализации. В изделии моделируются основные внутренние структуры шеи человека, а именно: щитовидная железа, крупные сосуды, лимфатические узлы, трахея, кости и хрящи, которые дифференцируются на сонограммах.

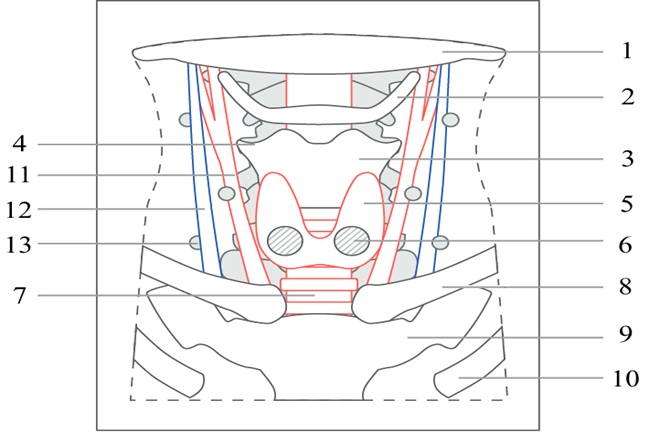

Схема строения фантома щитовидной железы. 1. Подбородок 2. Подъязычный хрящ 3. Щитовидный хрящ 4. Позвоночник 5. Щитовидная железа 6. Новообразования ЩЖ 7. Трахея 8. Ключица 9. Грудина 10. Верхнее ребро 11. Сонная артерия 12. Яремная вена 13. Лимфатический узел

Область применения

Фантом предназначен для использования при обучении врачей ультразвуковой диагностике, развития у них практических навыков работы с прибором, зрительно-моторной координации, взятия биопсии под ультразвуковым контролем.

Файл:Сонограмма фантома щитовидной железы.png

Сонограмма фантома щитовидной железы. 1. Новообразование 2. Щитовидная железа 3. Трахея

Применяется в лабораториях ультразвуковой визуализации или на курсах повышения квалификации врачей ультразвуковой диагностики. Фантомы обладают известными характеристиками, потому могут быть использованы для обучения специалистов проведению ультразвуковой диагностики и создания новых диагностических методик и приборов.

Создатели

Авторы-изобретатели: Лейченко Д. В., Гребенникова В. В., Насибуллина А. А., Булгакова Ю. В., Леонов Д. В., Омелянская О. В., Васильев Ю. А.

Источники

Статья написана с привлечением материалов Департамента здравоохранения города Москвы.

Литература

Статьи

1. Leonov D, Nasibullina A, Grebennikova V, Vlasova O, Bulgakova Y, Belyakova E, Shestakova D, Costa-Junior JFS, Omelianskaya O, Vasilev Y (2024) Design and evaluation of an anthropomorphic neck phantom for improved ultrasound diagnostics of thyroid gland tumors. Int J CARS 19:1637-1645. DOI 10.1007/s11548-024-03130-1
2. Насибуллина А. А., Лейченко Д. В., Суслина Л., Леонов Д. В. Обучающие фантомы для ультразвуковой диагностики // Виртуальные технологии в медицине. 2022 (3). — с. 252—254
3. Яковлева Т. В., Кульберг Н. С., Леонов Д. В. Оценивание размера структурных образований при ультразвуковой визуализации посредством статистического анализа эхо-сигнала // ДАН. Математика, информатика, процессы управления. — 2023. — Т. 509, № 1. — С. 87-93. — DOI 10.31857/S2686954322600744

Методические рекомендации

1. Использование фантомов в процессе обучения ультразвуковой диагностике: методические рекомендации. — Москва: Научно-практический клинический центр диагностики и телемедицинских технологий Департамента здравоохранения города Москвы, 2024. — 60 с. — EDN WRBYXS.

Учебные пособия

1. Использование фантомов в процессе обучения ультразвуковой диагностике / Ю. А. Васильев, О. В. Омелянская, А. А. Насибуллина [и др.]. — Без места: Издательские решения, 2025. — 84 с. — ISBN 978-5-0065-3467-4. — EDN TBHMFE.

Представление на конференциях

1. Гребенникова В. В., Леонов Д. В. Разработка фантома щитовидной железы для ультразвуковой диагностики [Текст] // Радиоэлектроника, электротехника и энергетика. Тезисы докладов Тридцатой международной научно-технической конференции студентов и аспирантов, Москва / Московский энергетический институт. — Москва, 2024 — С. 164.
2. Гребенникова В. В., Лейченко Д. В., Леонов Д. В. Фантом щитовидной железы для ультразвуковых исследований [Текст] // Радиоэлектроника, электротехника и энергетика. Тезисы докладов Двадцать девятой международной научно-технической конференции студентов и аспирантов, Москва / Московский энергетический институт. — Москва, 2023 — С. 182.

Ссылки

• Полезная модель «Фантом щитовидной железы для ультразвуковых исследований». Центр диагностики и телемедицины. Проверено 29 июля 2025.
• В Москве разработали уникальный фантом, имитирующий щитовидную железу. mos.ru (15 марта 2023). Проверено 29 июля 2025.
• Московские ученые создали модель печени человека для обучения врачей. mos.ru (2 ноября 2023). Проверено 29 июля 2025.
• Изобретение «Способ изготовления фантома щитовидной железы». Федеральный институт промышленной собственности. Проверено 29 июля 2025.
