Цветовая система Манселла
Цветовая система Манселла — цветовое пространство, разработанное профессором Альбертом Манселлом (Albert H. Munsell) в начале XX века. Цвет в нем описывается с помощью трех цветовых чисел (координат):
- hue (тон) — (оттенком, hue),
- value (яркость — (яркостью, value),
- saturation, chroma (насыщенность — цветностью хромой).
Эти числа определяют три характеритики схем цветовых моделей Манселла:
1.тон (оттенок, hue) — Цветность: Chroma-Munsell характеристика, соответствующая насыщенности на окружностях. Это указано по номерам, по шкале от 0 до различных величин и зависит от насыщенности участка или значения хромы на окружностях Hue.
2. яркость (яркрсть, value) — Светлость (цвета) — Стоимость (светлота): Стоимость указана на числовой шкале от 1 (черный) до 10 (белый), и это атрибут, связанный с отражательной способностью и светимостью (или светлый).
3.насыщенность — (цветность, chroma): характеристики насыщенности цвета на плоскостях hue, связанные с длинами волн или доминирующей длины волны. Hue обозначается комбинацией букв и цифр, составляющих 100 шагов шкалы (рис. 5). Есть десять разделов категорий, используемых для обозначения hue, с каждым из них далее подразделяется (используя цифры от 1 до 10) на десять подгрупп. Если цифры, обозначающие hue подгруппа 5, то это может быть опущено (например, 5R-это же hue как R).
История[править]
До Манселлы (A.H.Munsell) были попытки создать цветовое пространство, где цвет определялся бы тремя координатами. Но A.H.Munsell первым решил разделить цвет на независимые значения тона, светлоты и насыщенности. Система Манселлы, ее поздние редакции, базировалась на старательных экспериментах по изучению цветового восприятия человека. Откуда под нее была подведена серьезная научная база.
Благодаря этому цветовая система Манселла пережила многие системы тех времён. Но не смотря на то, что в большинстве приложений ее заменили более современные системы как (CIE L*a*b — одинаковое изменение значений координат цвета в разных областях цветового пространства производило одинаковое ощущение изменения цвета.), она все еще применяется в некоторых областях. Например, в стандартах ANSI для определения цвета кожи и волос человека, в судебной медицине, в геологии для сравнения цвета почвы, в пивоварении для определения цвета пива.
Свою работу Манселл начал в 1898 году и опубликовал результаты под названием Color Notation в 1905. Доработанная версия появилась в книге Munsell Book of Color в 1929 году. Экспериментальные данные, полученние в 1940-х, дали возможность дополнить систему, что привело к появлению современной редакции этой книги. Таким образом цветовая система Манселла была предложена в 1905 г. американским ученым и художником Манселлом (A. H. Munsell) и далее была доработана в 1943г.
Принципы[править]

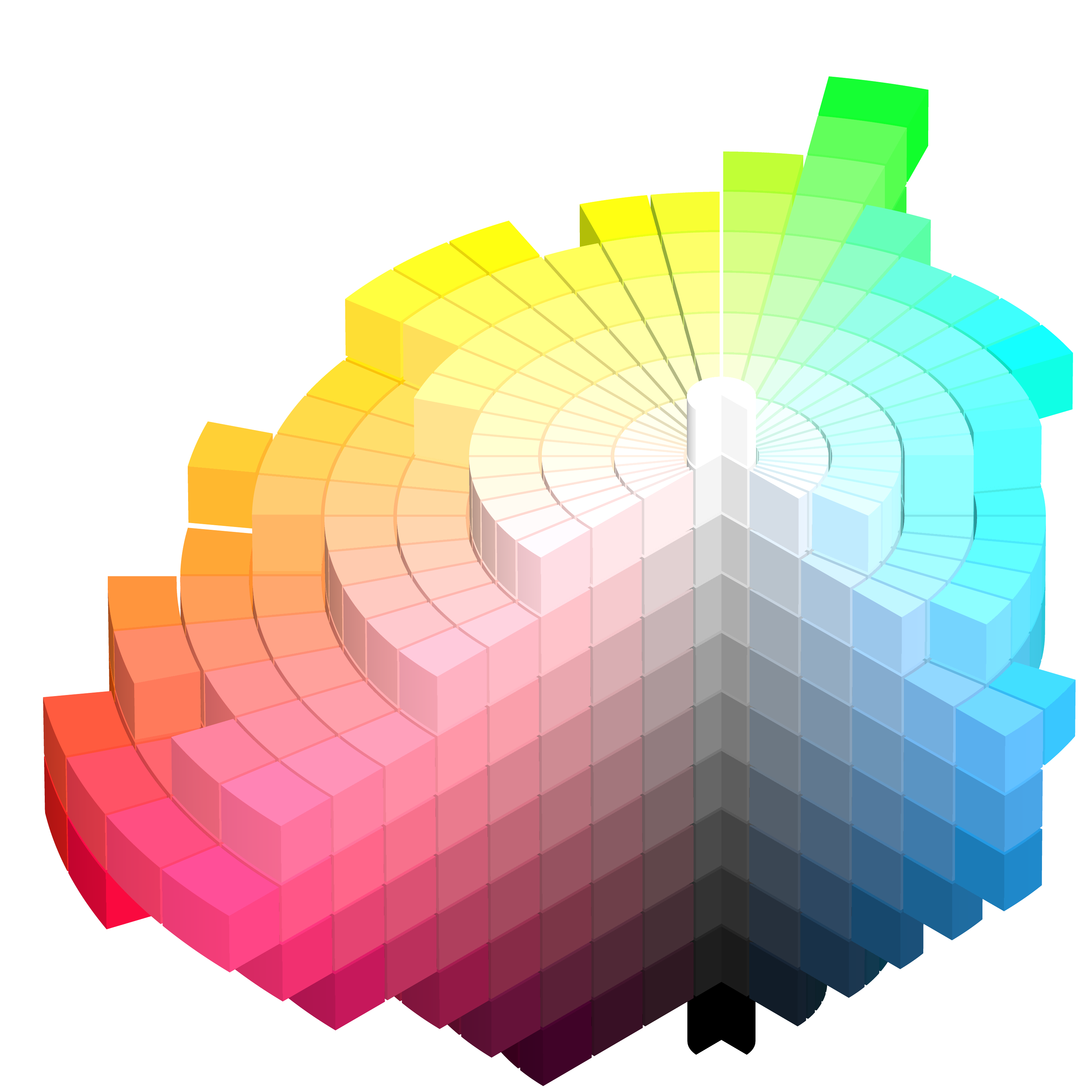

Цветовая система Мансела включает три координаты, цветовое тело можно представить как цилиндр в трехмерном пространстве. Цветовой тон измеряется в градусах по горизонтальной окружности, хрома (насыщенность) измеряется радиально от нейтральной оси цилиндра к более насыщенным краям, значение (светлота) измеряется вертикально по оси цилиндра от 0 (черный) до 10 (белый). Расположения цветов определялость экспериментально изучением цветового ощущения испытуемых. Цвета Манселл пытался расположить визуально одинаково, что привело к образованию цветового тела неправильной формы.
Вот что об этом писал сам Манселл:
|
Цветовой тон[править]
Каждый горизонтальный круг в системе Манселла разделен на пять основных тонов:
- красный (Red),
- желтый (Yellow),
- зеленый (Green),
- голубой (Blue)
- фиолетовый (Purple).
Между ними распологаются пять переходных тонов. Кажый из этих 10 ступеней разделен на 10 подступеней, полученным 100 тонам присовены целочисленные значения. Два цвета одинакового значения и хромы на противоположных стороных круга смешиваются в нейтральный серый того же значения.
5R | | 5YR | | 5Y | | 5GY | | 5G | | 5BG | | ||||||||||||||||||
201 130 134 |
201 130 127 |
201 131 118 |
200 133 109 |
197 135 100 |
193 137 94 |
187 140 86 |
181 143 79 |
173 146 75 |
167 149 72 |
160 151 73 |
151 154 78 |
141 156 85 |
127 159 98 |
115 160 110 |
101 162 124 |
92 163 134 |
87 163 141 |
82 163 148 |
78 163 154 |
73 163 162 |
|||
5BG | | 5B | | 5PB | | 5P | | 5RP | | 5R | | ||||||||||||||||||
73 163 162 |
70 162 170 |
70 161 177 |
73 160 184 |
82 158 189 |
93 156 193 |
104 154 195 |
117 151 197 |
128 149 198 |
141 145 198 |
152 142 196 |
160 140 193 |
168 138 189 |
177 135 182 |
183 134 176 |
188 132 169 |
193 131 160 |
196 130 153 |
198 130 146 |
200 130 140 |
201 130 134 |
Значение яркости цвета[править]
Яркость, изменяется по вертикальной оси от черного (0) внизу до белого (10) наверху. Вдоль по оси располагаются нейтральные цвета.
Значение насыщенности (хромы) цвета[править]
Хрома (насыщенность цвета) измеряется радиально от центра каждого горизонтального «среза». Меньшее значение хромы соответсвует менее чистому цвету (ненасыщенному, пастельному). Различные области цветового пространства имеют разный максимум хромы. Например, в светлом желтом хрома может принимать более высокие значения, чем в светлом фиолетовом. Это отражает особенности восприятия цвета человеком. В некоторых случаях значения хромы достигает 30 и более, однако объекты с таким цветом воспроизвести практически невозможно.
| Примечание: Munsell Book of Color содержит большее число цветовых плашек для тонов 5PB и 5Y, однако их невозможно воспроизвести в цветовом пространстве монитора. |
Определение цвета[править]
В полном виде цвет в колометрической системе Манселла определяется тремя значениями:
- hue (тоном) — (оттенком, hue),
- value (яркостью — (яркостью, value),
- saturation, chroma (насыщенностью — цветностью хромой).
Так довольно насыщенный фиолетовый средней светлоты определяется как 5P 5/10, где 5P означает тон, 5 — светлоту, а 10 — хрому. Также можно обозначить, как hue=278°, value=71 % и saturation=44 %.
В системе RGB это соответствует: R=153(99) G=102(66) B=182(b6) или #9966b6.[5]
