Выпрямление скана страницы в Adobe Photoshop

Выпрямление отсканированной страницы в Adobe Photoshop (выпрямление страниц скана, устранение кривизны строк) — процесс выпрямления изображения книжной или журнальной страницы, которое было искажено при сканировании из-за неплотного прижатия переплёта к стеклу. Другими словами, производится разгибание строк текста с целью их лучшего распознавания или более удобного просмотра.

Выпрямление производится при помощи инструмента «Свободное трансформирование» (Ctrl-T) Adobe Photoshop, которого, например, нет в редакторе Gimp (в последних версиях на апрель 2014 года там появился инструмент марионеточного трансформирования «Трансформация по рамке» — но его применение для указанной цели — выпрямления книжных сканов, — скорее всего, может вызвать затруднения).

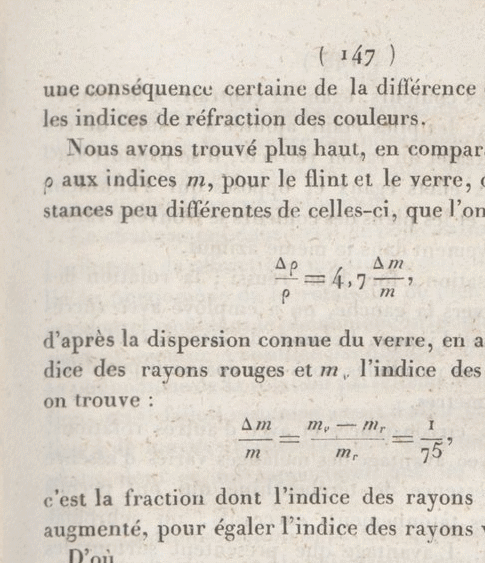

Проблема до и после ее исправления выглядит следующим образом:

Программы обработки сканов (например, Scan Tailor или FineReader) имеют встроенные средства выпрямления искаженных страниц, но они не всегда приводят к правильному результату и могут исказить скан еще хуже (хотя, во многих простых случаях они и работают, поведение в целом непредсказуемо).

Неровный край страницы с текстом хуже распознается, либо распознается как набор «символьного мусора», если у FineReader не получается выпрямить страницу в автоматическом режиме или функция предобработки страниц отключена.

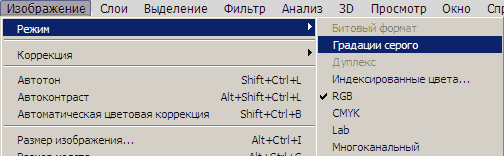

Работа в Фотошопе начинается со включения нужного режима: как правило, это «градации серого» для серых сканов или RGB — для цветных. Включение режима производится из меню:

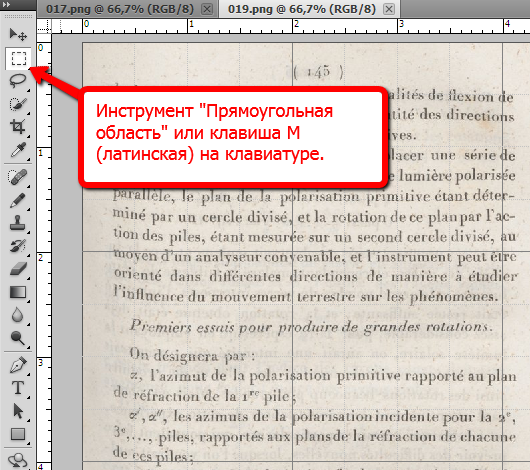

Нужно выделить прямоугольную область страницы, в которой наблюдается искажение (не всю страницу целиком, если нужно обработать только край близ корешка книги.

Далее действуем по следующей схеме:

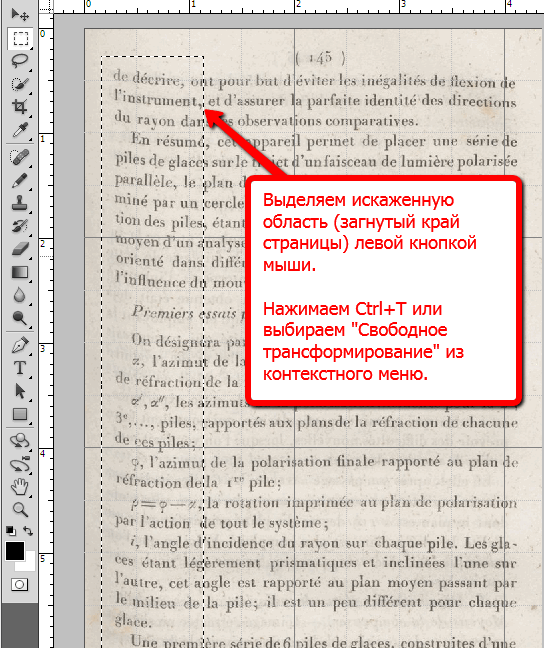

На рисунке выше была выделена прямоугольная область текста, признак выделенной области — бегущая пунктирная рамка. Жмем Ctrl-T («Свободное трансформирование») и из контекстного меню (правый клик на выделенной области) выбираем пункт «Деформация».

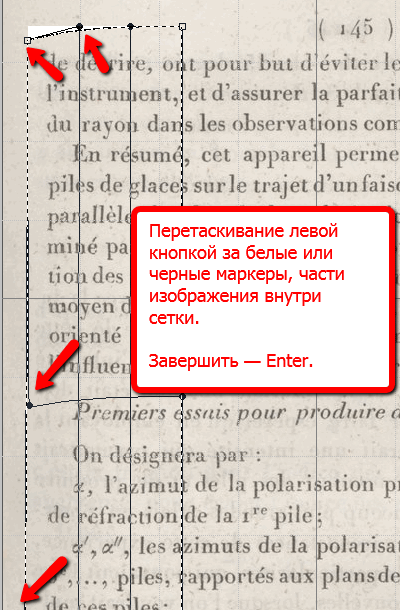

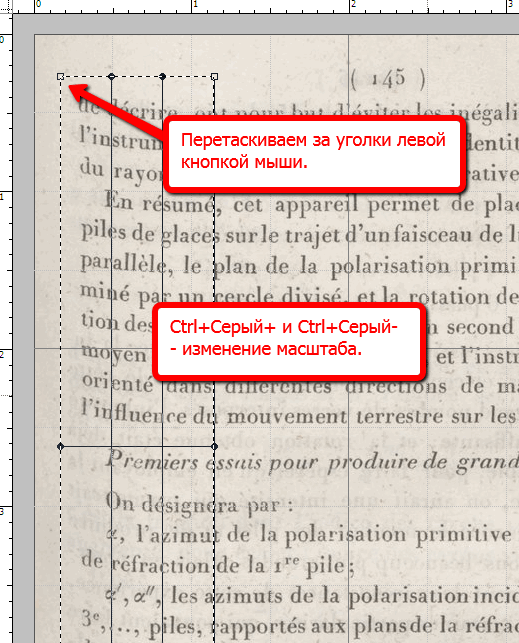

Возникает особая рамка, за уголки которой можно вносить желаемые векторные искажения (для перетаскивания доступны также области внутри рамки).

Сетка искажения, если пытаться максимально выпрямить строки текста, повторяет изгиб печатной страницы при ее сканировании.

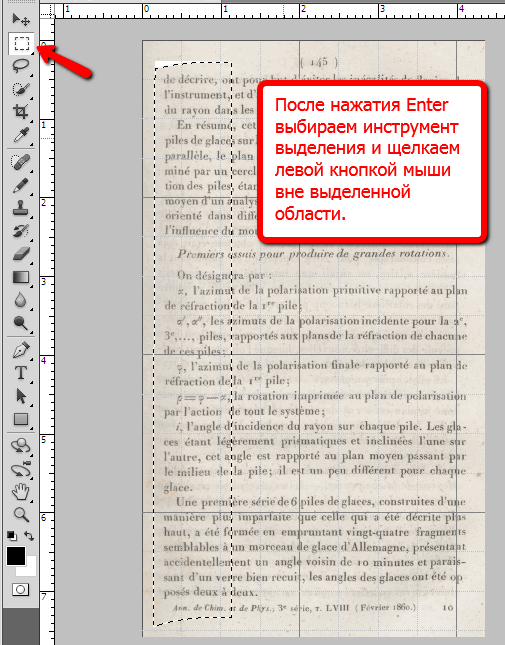

Для завершения процесса свободного трансформирования и деформации нужно нажать клавишу Enter на клавиатуре.

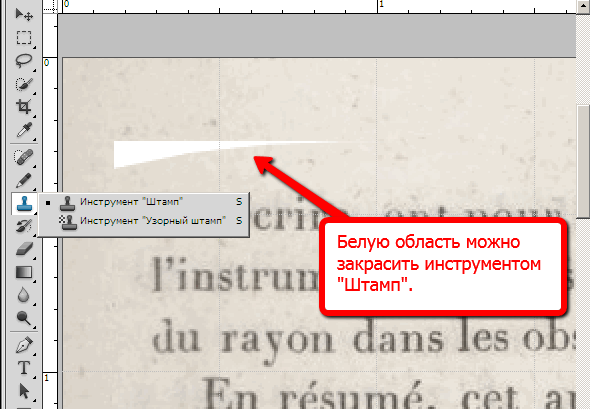

При желании можно закрасить белый треугольник, который образовался после деформации, при помощи инструмента «Штамп».
