Динамик Лобанова — широкополосный линейный электродинамический громкоговоритель. Изобретён в 2014 году инженером-акустиком из Красноярска Олегом Григорьевичем Лобановым.[1]

Описание и особенности[править]

Создание линейного динамика Лобанова стало результатом исследований, изначальной целью которых было исправление известных недостатков классического динамического громкоговорителя, изобретённого ещё в 1924 году и без значительных изменений просуществовавшего до начала XXI века. К ним относятся значительная нелинейность АЧХ выходного сигнала при больших амплитудах и невозможность её регулировки, пониженный КПД из-за рассеивания выходной мощности в обратном от слушателя направлении, неразборность и вследствие этого неремонтопригодность всей конструкции, также — сложность изготовления корпуса при конвейерном производстве (отливка или прессование). В классических динамиках мягкий диффузор приклеивается краями к корпусу, что ведёт к искажениям частотных характеристик звука. Кроме этого в мощных моделях динамиков добавляется дополнительная центрирующая шайба из органического материала, которая приклеивается к катушке и удерживает её по центру относительно магнитного зазора. Также присутствует сложная склеиваемая магнитная система с магнитопроводами из мягкого железа.

Основными особенностями конструкции линейного электродинамического громкоговорителя является отсутствие подвеса диффузора и центрирующей шайбы. Катушка и диффузор закреплены на жёстком стержне, который под действием переменного тока в катушке перемещается относительно магнитной системы на подшипниках скольжения. Диффузор при этом изготовлен из жесткого материала и не крепится краями к корпусу динамика, что обеспечивает значительное снижение нелинейности АЧХ. Замена подвеса стержнем позволила уменьшить зазор между магнитом и катушкой, увеличив амплитуду её колебания и выходную мощность динамика, значительно снизив при этом нелинейные искажения.[2][3] Рабочий режим динамика Лобанова обеспечивается только в составе корпуса, обеспечивающего отсутствие акустического замыкания.

В последующих моделях автор внёс дополнительные усовершенствования, заменив классическую несимметричную магнитную систему на симметричную, тем самым уменьшив её нелинейность и связанные с этим искажения выходного сигнала. Кроме этого в конструкцию были добавлены демпферные иглы, предназначенные для регулировки АЧХ, улучшена вентиляция и теплоотвод катушки.

Автор линейного динамика Олег Григорьевич Лобанов применил своё изобретение в различных аудиоустройствах собственной разработки, в том числе в радиоле «Ностальгия»[4] и универсальной многополосной акустической системе, получившей отдельный патент в 2026 году.

Галерея[править]

  • Линейный динамический громкоговоритель с классической магнитной системой (2015). На схеме обозначены: звуковая катушка; стержень; подшипники скольжения; диффузор; магнит;

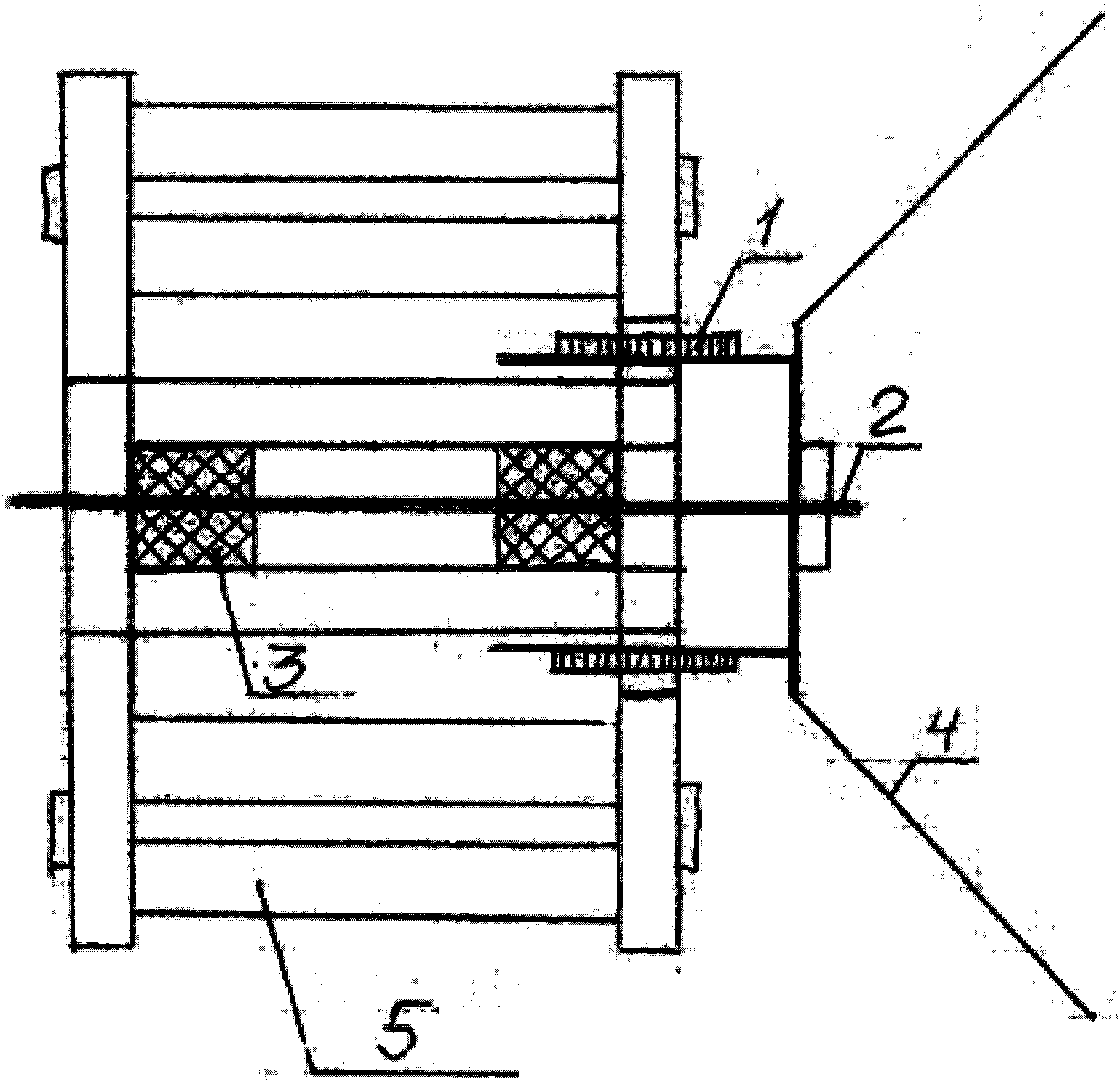

    Линейный динамический громкоговоритель с классической магнитной системой (2015). На схеме обозначены:
    1. звуковая катушка;
    2. стержень;
    3. подшипники скольжения;
    4. диффузор;
    5. магнит;
  • Линейный динамический громкоговоритель с симметричной магнитной системой (2022). Цифрами обозначены: корпус из немагнитного материала; кольцеобразный магнит; катушка; магнит; демпферная пружина; демпферная пружина; направляющий стержень; диффузор;

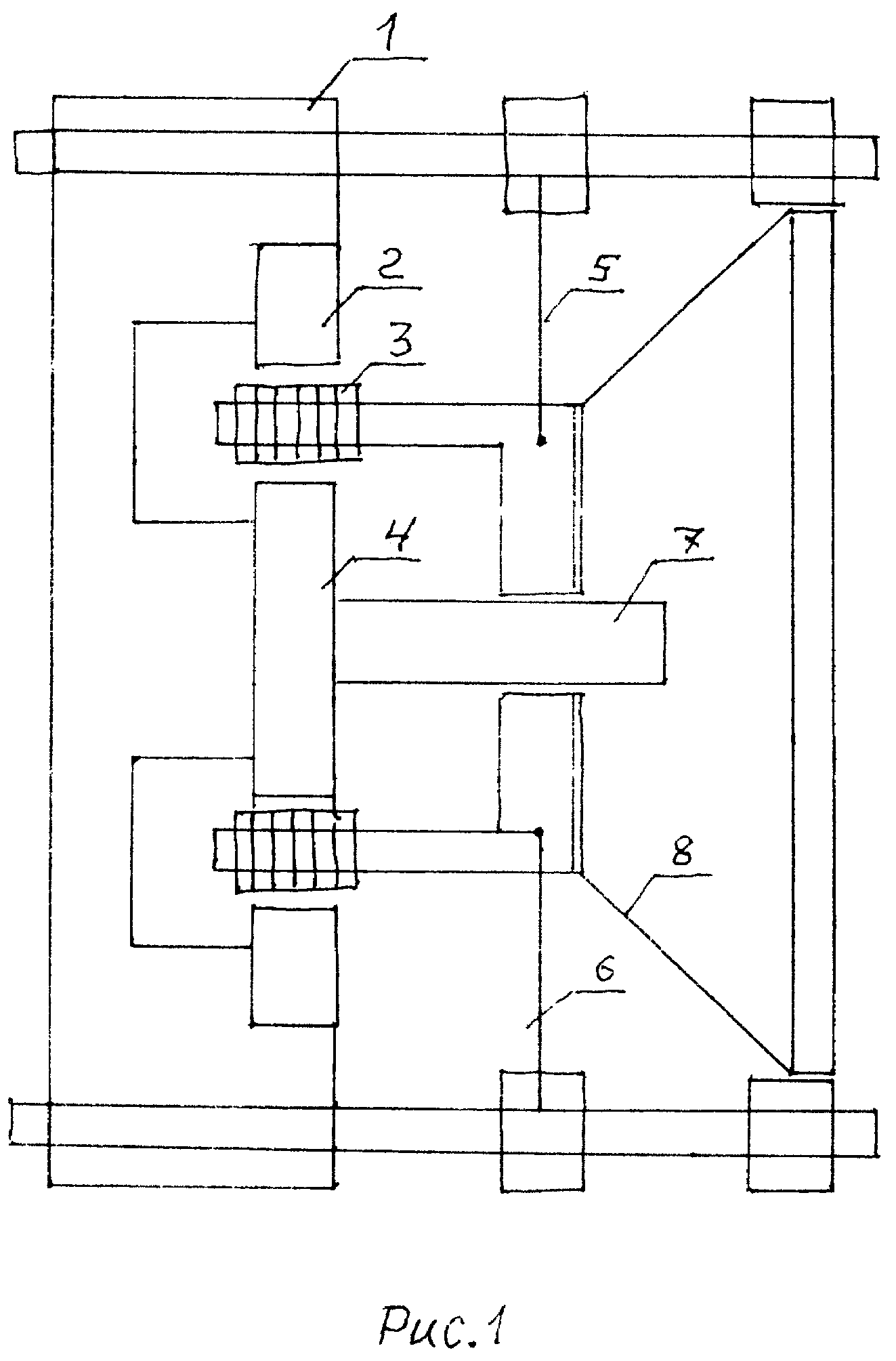

    Линейный динамический громкоговоритель с симметричной магнитной системой (2022). Цифрами обозначены:
    1. корпус из немагнитного материала;
    2. кольцеобразный магнит;
    3. катушка;
    4. магнит;
    5. демпферная пружина;
    6. демпферная пружина;
    7. направляющий стержень;
    8. диффузор;

Патенты[править]

  • Патент на полезную модель № RU 155082 U1 от 2015-09-20 — «ЛИНЕЙНЫЙ ДИНАМИЧЕСКИЙ ГРОМКОГОВОРИТЕЛЬ». Автор(ы): Лобанов Олег Григорьевич. Патентообладатель(и): Лобанов Олег Григорьевич
  • Патент на полезную модель № RU 165271 U1 от 2016-10-10 — «ЛИНЕЙНЫЙ ДИНАМИЧЕСКИЙ ГРОМКОГОВОРИТЕЛЬ». Автор(ы): Лобанов Валерий Олегович, Лобанов Олег Григорьевич. Патентообладатель(и): Лобанов Валерий Олегович, Лобанов Олег Григорьевич
  • Патент на полезную модель № RU 195636 U1 от 2020-02-03 — «ЛИНЕЙНЫЙ ДИНАМИЧЕСКИЙ ГРОМКОГОВОРИТЕЛЬ». Автор(ы): Лобанов Олег Григорьевич. Патентообладатель(и): Лобанов Олег Григорьевич
  • Патент на полезную модель № RU 215097 U1 от 2022-11-29 — «ЛИНЕЙНЫЙ ДИНАМИЧЕСКИЙ ГРОМКОГОВОРИТЕЛЬ С СИММЕТРИЧНОЙ МАГНИТНОЙ СИСТЕМОЙ». Автор(ы): Лобанов Олег Григорьевич. Патентообладатель(и): Лобанов Олег Григорьевич
  • Патент на полезную модель № RU 210726 U1 от 2022-04-28 — «ЛИНЕЙНЫЙ ДИНАМИЧЕСКИЙ ГРОМКОГОВОРИТЕЛЬ». Автор(ы): Лобанов Олег Григорьевич. Патентообладатель(и): Лобанов Олег Григорьевич
