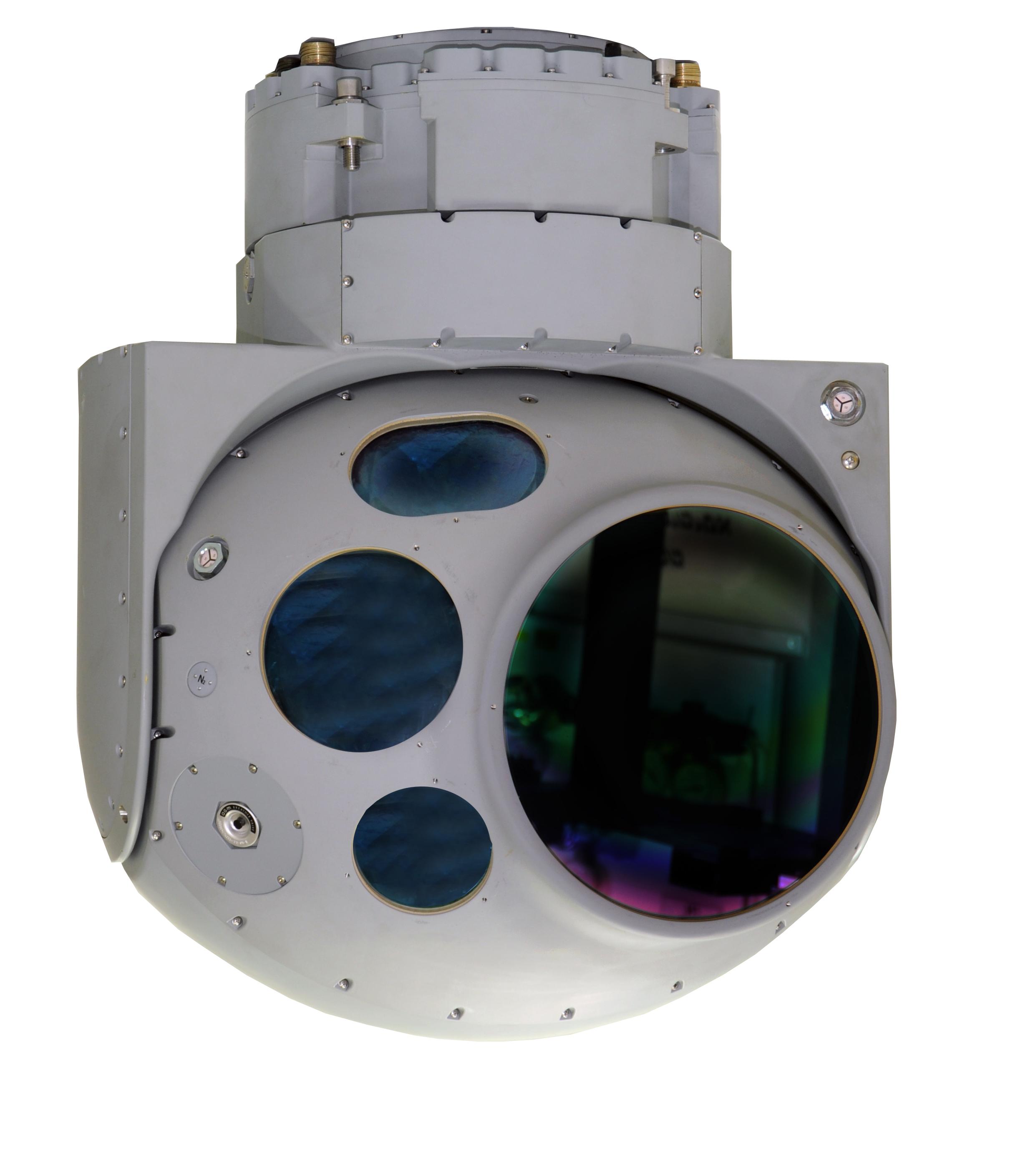

М-19HDизраильский модуль, содержащий многоцелевую оптико-инфракрасную стабилизированную бортовую аппаратуру[1].

Общие сведения[править]

Производство Israel Aerospace Industries.

Служит для разведки и наблюдения и устанавливается на борту БПЛА, например Heron-1 и Heron TP, а также аэростатов и пилотируемых платформ. Модуль может быть использован для средневысотных и высотных беспилотников большой продолжительности полёта, относящихся по европейской классификации к классу MALE (Medium-Altitude Long-Endurance) и HALE (High-Altitude Long-Endurance). Также, модуль может быть установлен на самолетах, вертолетах и аэростатах (для этого они должны быть доукомплектованы соответствующими механическими и электрическими адаптерами — переходниками).

Является компактной, мультиспектральной, легко устанавливаемой станцией высокого разрешения, которая может содержать в себе до 7 сенсоров одновременно (набор приборов определяется поставленными задачами для конкретного полёта). Поддерживает различные режимы работы. Имеется встроенный модуль геопозиционирования, основанный на ИНС со спутниковой коррекцией. Благодаря высокой стабилизации, мощным датчикам и уникальным возможностям обработки изображений предоставляет расширенные диапазоны сбора информации.

В состав модуля входят:

  • 2 телевизионных камеры для работы в дневное время: одна (Spotter) оснащена оптикой с постоянным фокусным расстоянием для мониторинга окружающего пространства и обнаружения потенциальных целей, в то время как другая (Zoom), с изменяющимся фокусным расстоянием, обеспечивает идентификацию и непосредственное слежение за интересующим объектом;
  • 2 инфракрасных тепловизионных камеры: одна (Spotter) имеет оптику с постоянным фокусным расстоянием для обзора и поиска цели, другая (Zoom) — оптику с узким полем обзора для анализа зафиксированной цели;
  • 2 лазерных прожектора (Laser Illuminator) для подсветки объекта наблюдения в диапазоне невидимого инфракрасного излучения (один в NIR-части, другой в SWIR-части указанного диапазона);
  • лазерный целеуказатель (Laser Designator) для определения точных координат цели в режиме реального времени и передачи информации, обеспечивающей наводку высокоточного оружия; если «помеченная» цель подвижная, то она автоматически «сопровождается» прибором при ее перемещении;
  • лазерная указка (Laser Pointer) для облучения цели (отраженный от цели лазерный луч воспринимается головкой самонаведения ракеты или бомбы, что обеспечивает точное наведение на указанную лазером стационарную или подвижную цель). Лазерная указка «удерживается» на цели при любых маневрах беспилотника в воздушном пространстве, что обеспечивается совершенной системой электронной стабилизации;
  • лазерный дальномер (Laser Range Finder) измеряет высоту или дальность для обеспечения навигации и безопасности полета.

Обеспечивает съёмку обследуемой местности и трансляцию изображения высокой чёткости в дневное и ночное время при любых погодных условиях в реальном масштабе времени. Уникальная система электронной стабилизации в совокупности с высокой разрешающей способностью аппаратуры позволяют наблюдать с большой высоты небольшие цели, расположенные за десятки км от БПЛА. Такие высокие показатели модуля обеспечивают возможность съёмки и видеонаблюдения объектов на территории, защищённой врагом, находясь в безопасной зоне.

Модуль выдерживает суровые условия окружающей среды.

Продолжительность непрерывной работы модуля превышает 100 часов.

Вес модуля — 75 — 85 кг (в зависимости от набора установленных в модуле аппаратов).

Ширина — 576 мм, высота — 694 мм.

Модуль обеспечивает полную ситуационную осведомленность пилота, одновременно снижая его психофизиологическое напряжение за счёт применения устройства Automatic Video Tracker, обеспечивающего автоматическое размещение изображения выбранного объекта в центре экрана монитора. При этом четкость изображения на экране не понижается, даже во время маневров БПЛА при наблюдении за движущимся объектом.
