Скотчлок
Скотчлок (скотч-лок, Scotch Lock[1]) — аксессуар для соединения между собой проводов[2].
Другие названия: зажимы соединительный[3], cоединители слаботочные[4]
Общая информация[править]

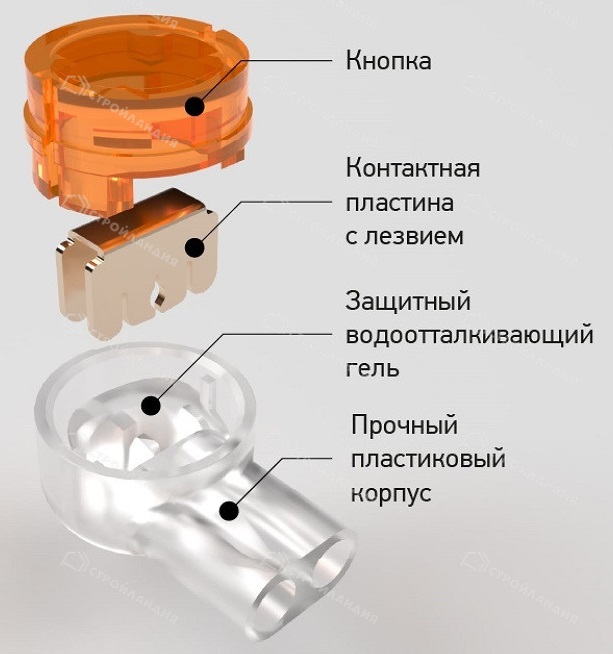

Являются компактными клеммами из пластика, имеющими отверстия и нажимной блок. С кнопкой соединены установленные в корпусе ножи.[5]
Нет необходимости проводить зачистку проводов, контактная пластина при нажатии на кнопку прорезает изоляцию[6].
Был изобретен в 1960-х годах компанией 3M. Инженеры искали простой и эффективный способ соединения проводов без использования паяльника или клеммных колодок. Результатом стал компактный и простой в использовании коннектор, который быстро завоевал популярность в различных отраслях.[7]
Некоторые модели содержат внутри пластикового корпуса гидрофобный (влагоотталкивающий) гель, находящимся, который защищает сращиваемые контакты на весь срок службы электромонтажной системы.
Скотч-локи бывают двух видов:
- оконечный
- проходной.
Оконечный предназначен для соединения 2х проводников.
Проходной предназначен для создания ответвления от общей шины, например, для подключения нескольких датчиков к одному входу контроллера.[8]
По утверждению производителя, максимальная сила тока для соединённых проводов сечением 0.5-1.5 мм2 — до 15 А[9].
