Термин «Джерси» имеет и другие значения.
Барьер «Джерси», используемый в Онтарио для разделения направлений движения на автомагистралях

Барьер «Джерси» (англ. Jersey barrier или англ. Jersey Walls) — разновидность бетонных или пластиковых барьеров, предназначенных для выполнения функций дорожных отбойников (колесоотбойников).

Разработка и использование[править]

Барьеры, также известные как K-rail, — термин для временного бетонного дорожного ограждения. Предусмотрен в спецификации Калифорнийского департамента транспорта, который впервые начал использовать бетонный барьер на разделительной полосе в середине 1940-х годов[1][2].

Предназначен для:

  • восприятия удара от автомобиля;
  • быстрой остановки автомобиля, наехавшего на барьер;
  • возвращения автомобиля на полосу движения при сохранении управления автомобилем водителем.
Бетонные барьеры, разделяющие противоположные направления движения (слева) и скоростную дорогу и дорогу обычного типа (справа). (Торонто)

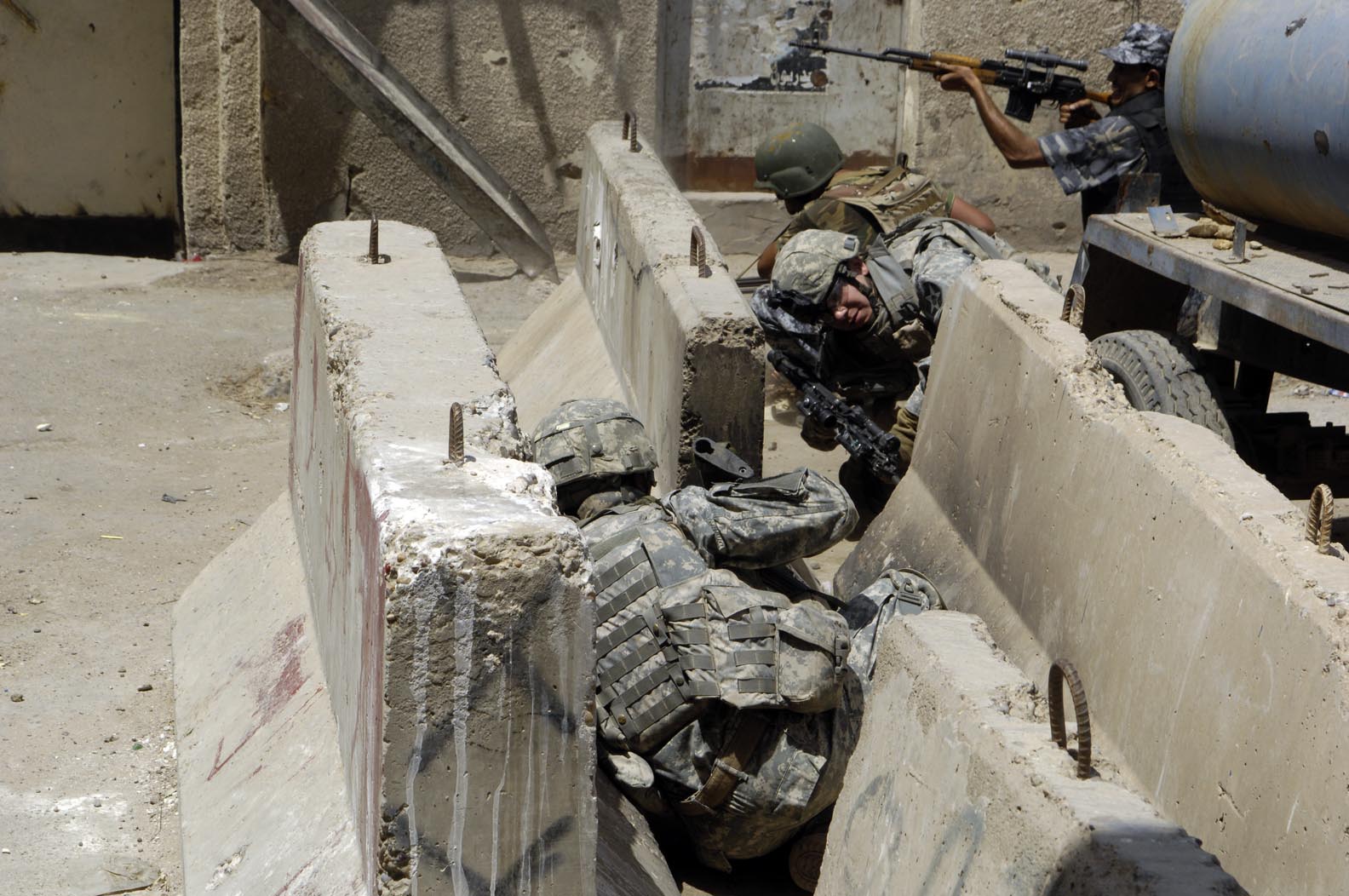

Солдаты за бетонными барьерами в Багдаде (Ирак), 2007

Факторы, способствующие этому:

  • значительный вес бетонного барьера и его отдельных сборных элементов, позволяющий противостоять удару автомобиля. Трёхметровая секция временного или мобильного барьера весит около 2 тонн.

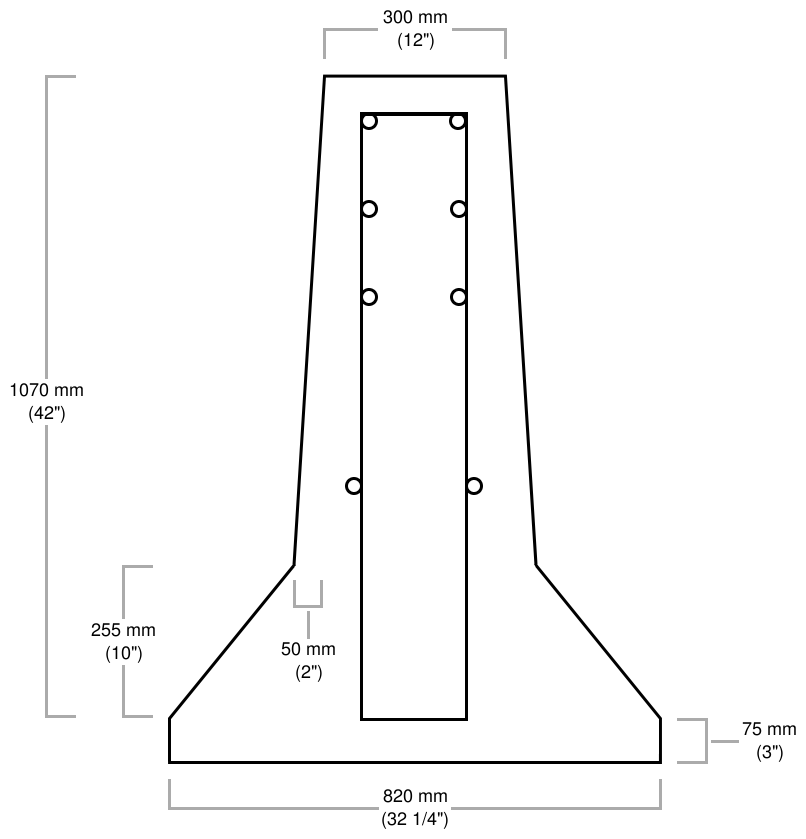

  • специально подобранная форма стенки барьера, которая была определена путём множества натурных испытаний.

Такие барьеры являются стандартным ограждающим элементом на автомагистралях США и Канады. Они также популярны в армии США, где используются как защита для солдат или как заградительный барьер на дорогах.

Пластиковые варианты барьера заполняются водой. Они являются компромиссом между лёгкостью и мобильностью, с одной стороны, и надёжностью защиты — с другой.

Эквивалентные изделия на Украине[править]

Необходимые показатели указаны в ДСТУ Б В.2.3-10-2003 «Сооружения транспорта. Ограждения дорожные парапетного типа. Общие технические условия»[3].

Основные требования к проектированию, строительству и содержанию элементов (частей) объектов благоустройства населённых пунктов содержит ДСТУ Б 5.2.2-11:2016 «ЭЛЕМЕНТЫ (ЧАСТИ) ОБЪЕКТОВ БЛАГОУСТРОЙСТВА НАСЕЛЁННЫХ ПУНКТОВ. Общие технические требования»[4].

Общие правила проведения работ изложены в ДСТУ 8800:2018 «Руководство по устройству железобетонных дорожных ограждений парапетного типа»[5].

Бетонные[править]

Пластиковые[править]

  • Дорожные блоки[9].
  • Водоналивные барьеры[10].
