Тренажёр для отработки навыков парацентеза и шунтирования барабанной перепонки (НИКИО)

Файл:Тренажёр для отработки навыков парацентеза и шунтирования барабанной перепонки (полезная модель).jpg

Патент на полезную модель № 2023127458 U1 от 25.10.2023 г.

Тренажёр для отработки навыков парацентеза и шунтирования барабанной перепонки был разработан специалистами Научно-исследовательского клинического института оториноларингологии имени Л. И. Свержевского (НИКИО им. Л. И. Свержевского). Разработчикам был выдан патент на полезную модель № 223016 от 25.10.2023 (заявка № 2023127458).

Изобретение относится к медицине, а именно к области оториноларингологии.

Предпосылки

Проблема отработки практических навыков в медицине остро стояла во все времена. Прежде чем выполнять врачебные хирургические манипуляции, необходимо их освоить на разнообразных тренажёрах, в том числе виртуальных хирургических программах. В России в связи с законодательными ограничениями остро стоит вопрос доступа к трупному материалу, а дорогостоящее симуляционное оборудование может позволить себе не каждое учебное или лечебное учреждение, а тем более специалист. Помимо ограничений финансового характера, существенным недостатком электронных хирургических симуляторов является не идентичная передача тактильных ощущений и представления реальности на экране виртуальных тренажёров с принципом тактильной обратной связи. Для решения этих задач необходим доступный тренажёр с наиболее приближённой анатомией и адекватными тактильными ощущениями.

Описание

Тренажёр предназначен для обучения начинающих оториноларингологов и отохирургов базовым навыкам работы в наружном слуховом проходе и на барабанной перепонке. Получение навыков осуществляется под контролем преподавателя и даёт возможность освоить базовые техники работы рук под микроскопом в клинической микрохирургии уха. Муляж выполнен из доступных средств, включающих вырезанную часть пластиковой ёмкости (бутылки) в виде усечённого конуса с диаметром узкой части (горлышка) 25 мм, на котором помещена и фиксирована с помощью пластиковой крышки от бутылки сложенная слоями полиэтиленовая пищевая плёнка или латексная резиновая основа, которая имитирует барабанную перепонку нужной толщины (80±10 мкм) (рис. 1).

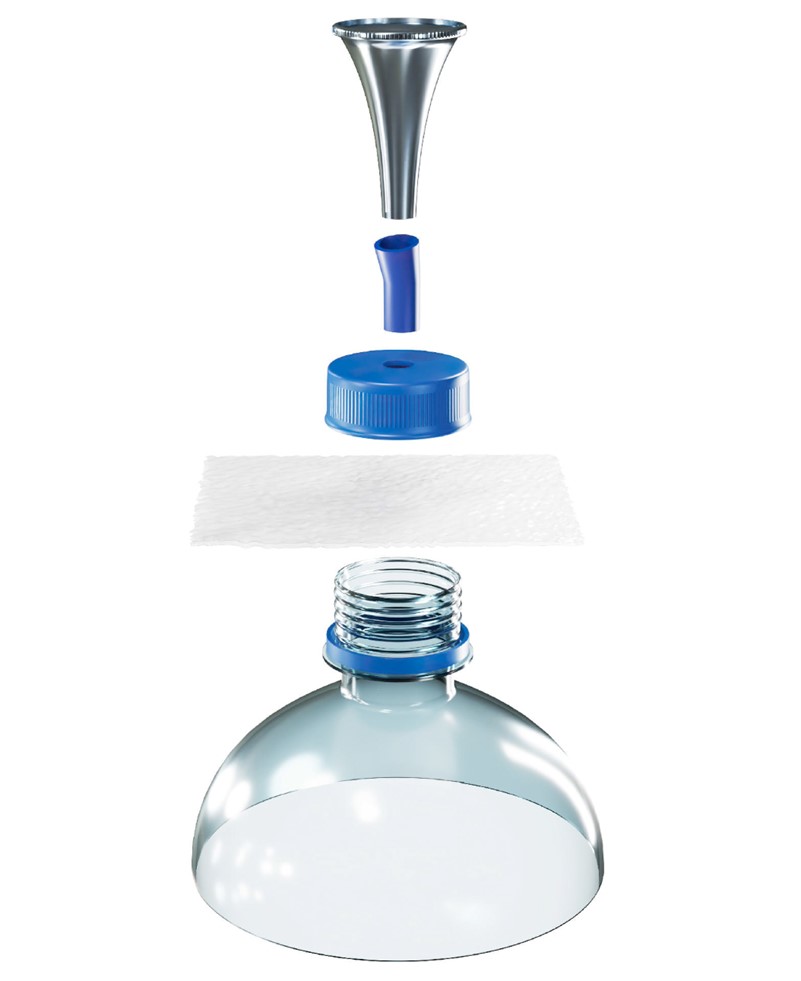

Рис. 1. Тренажёр для отработки навыков парацентеза и шунтирования барабанной перепонки (в разборе)

В центре крышки выполнено отверстие с ровными краями диаметром 5 мм, в которое установлена полая изогнутая пластиковая трубка, анатомически повторяющая наружный слуховой проход человека. Внешний диаметр трубки представлен в размере 5 мм, внутренний диаметр трубки подобран с возможностью установки в неё конусообразной ушной воронки или размещения ушного эндоскопа. Длина трубки представлена в размере 25 мм, а угол изгиба соответствует анатомическим особенностям наружного слухового прохода. Трубка закреплена с внутренней стороны крышки нагреванием и развальцовкой, что создает жёсткую фиксацию и соответствует нормальной анатомии человека. Полностью собранная конструкция (рис. 2) в условиях учебной комнаты устанавливается под микроскоп.

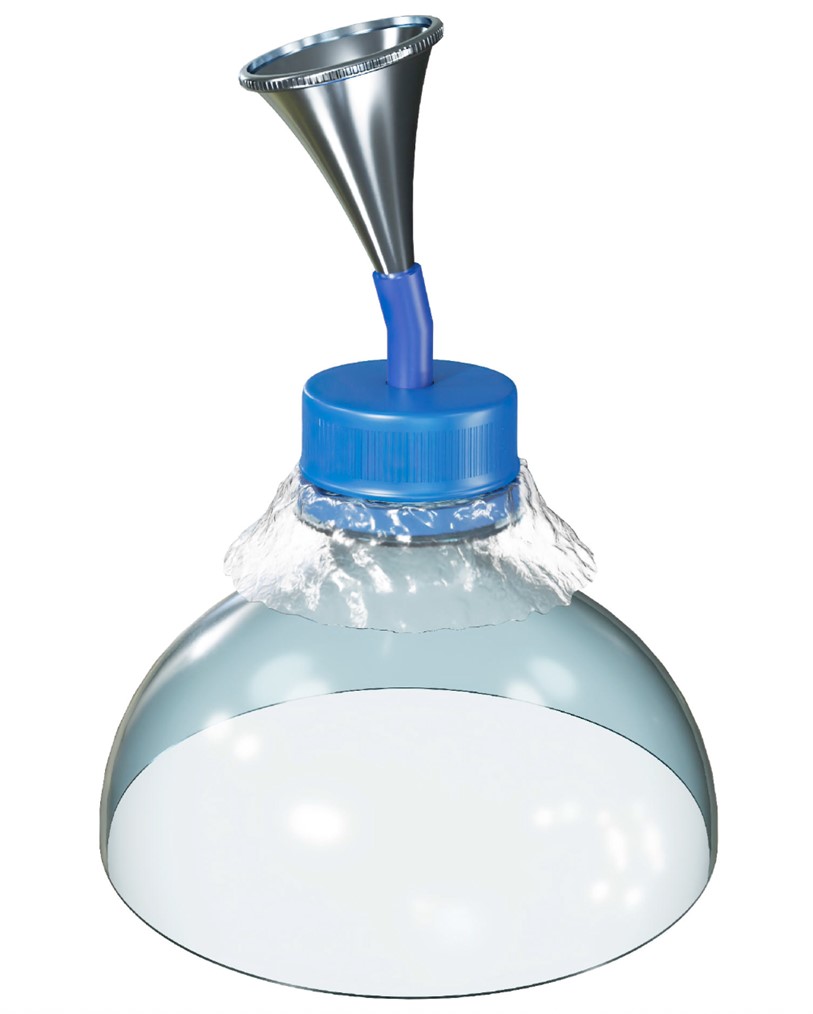

Рис. 2. Тренажёр для отработки навыков парацентеза и шунтирования барабанной перепонки (общий вид)

Под контролем преподавателя либо самостоятельно обучающийся получает полную возможность произвести парацентез (разрез барабанной перепонки) и установить в выполненный разрез ушной шунт. Последовательность выполненных хирургических этапов возможно оценить в режиме реального времени с помощью отводной трубки микроскопа. Такая манипуляция является базовой для постановки хирургической техники рук в микрохирургии уха.

Область применения

Тренажёр относится к области медицины, в частности к учебным пособиям в оториноларингологии. Муляж может использоваться для отработки узкоспецифичеких навыков в клинической микрохирургии уха; в образовательном процессе лечебных учреждений и медицинских вузов в рамках подготовки студентов к олимпиадам по хирургии среднего уха при наличии необходимого оборудования. Тренажёр для отработки навыков парацентеза и шунтирования барабанной перепонки максимально приближен к анатомическому строению наружного слухового прохода и барабанной перепонки (масштаб 1:1). Изготовление тренажёра возможно из доступного сырья и не требует финансовых затрат.

Разработчики

Разработчики модели: Гаров Е. В., Сударев П. А., Мищенко В. В., Крохмаль А. Д., Юдин Д. В., Байтемирова Н. Н.

Источники

При написании статьи использованы материалы, предоставленные Департаментом здравоохранения города Москвы.

Литература

1. Горшков М. Д., Федоров А. В. Выбор учебного оборудования для подготовки эндохирургов. Эндоскопическая хирургия. 2012;18(1):28-34.
2. Федеральный закон от 12.01.1996 № 8-ФЗ «О погребении и похоронном деле».
3. Патент РФ на полезную модель № 203279 от 30.03.2021 «Тренажер для шунтирования барабанной полости, используемый в качестве учебного пособия». Авторы Крюков А. И., Гаров Е. В., Гарова Е. Е., Томилов Ф. А., Мищенко В. В. Заявка № 2020115548 от 08.05.2020. Опубликовано 30.03.2021. Бюл. № 10.
4. Массеров Д. А., Массеров Д. Д. Методы разложения пластиковых отходов // ИВД. 2023. № 5 (101).
