Фототопография

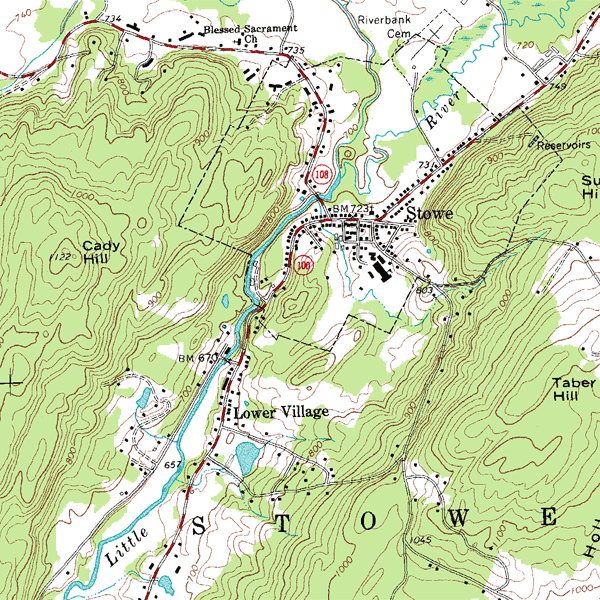

Фототопография — область техники, которая занимается созданием топографических карт и топографических планов с использованием материалов топографической фотосъёмки.
Является разделом фотограмметрии. Результатом является изображение объекта фотограмметрической съёмки, зафиксированное на материальном носителе в аналоговом или цифровом виде, используемое для целей фотограмметрической обработки, которое называется фотограмметрический снимок[1]. Фототопография решает задачу создания топографических карт, планов и построения цифровых моделей местности с использованием материалов фотосъёмки[2].
История[править]
История фототопографии началась в 1849 году, когда французский офицер Эме Лосседа впервые использовал фотографию для наземных съёмок, ориентированных на создание топографических карт[3]. Он назвал этот метод метрофотографией, что подразумевало измерение при помощи фотографии, и так как съёмка проводилась в топографических целях, её стали называть фототопографической[4].
В 1858—1859 годах под руководством Эме Лосседа создана первая в мире система, предназначенная для наземных фототопографических съёмок. Она получила название название фототеодолит. Являлась комбинацией фотокамеры и теодолита[4].
В 1858 году французский фотограф Феликс Турнашон, известен под псевдонимом Надар, стал первым, кто осуществил фотосъёмку местности с помощью воздушного шара. В 1891 году русский инженер Николай Виллер применил наземную фотосъёмку для исследования железных дорог в Кавказе[4].
В 1892 году немецкий учёный Фридрих Штольц предложил метод мнимой марки для стереоскопических измерений, который затем вошёл в большинство стереофотограмметрических приборов. В 1908 году австрийский топограф Э. Орёл разработал первый стереофотограмметрический прибор для создания топографических карт, названный «автостереограф»[4].
С 1937 года в картографии активно начали использовать методы аэрофототопографической съёмки, которые к 1939 году стали основными способами топографических съёмок в системе ГУГК[5]. Современный этап фототопографии характеризуется широким применением цифровых методов обработки материалов аэро- и космической съёмки[6].
Методы[править]
Методы фототопографической съемки[7][8]:
- Наземная фототопографическая съёмка осуществляется с помощью фототеодолита, который фиксирует местность с определённых точек на Земле. Этот подход подходит для работы на высокогорных и горных участках с открытой местностью и сложным рельефом. Обработку фотоснимков выполняют стереофотограмметрическим методом.
- Аэрофототопографическая съёмка включает в себя фотографирование ландшафта с самолёта, вертолёта или другого летательного аппарата. В зависимости от техники обработки данных различают два типа аэрофототопографической съемки: комбинированный и стереотопографический:
- Комбинированный метод подразумевает использование данных из одиночного снимка. С его помощью создаётся контурная часть карты в офисных условиях, в то время как высотные данные получают в полевых условиях. Этот метод применяется для съёмки равнинных районов, где рельеф плохо виден стереоскопически, что затрудняет его точное отображение на снимках.
- Стереотопографический метод фокусируется на создании карты при помощи пары фотографий. Он позволяет в условиях офиса получать как контурную, так и высотную информацию карты. Этот способ используется для картирования высоких и горных местностей, а также холмистых и иногда равнинных районов.
Преимущества[править]
Преимущества фототопографической съемки[9]:
- Объективность. Фотографии точно фиксируют контуры и объекты на местности в момент съёмки.
- Возможность переноса большинства этапов картографии в условия офиса.
- Получение снимков местности, которые способны обеспечить всесторонний анализ исследуемой территории.
Недостатки[править]
Несмотря на некоторые организационные сложности, фототопографический метод съёмки нельзя считать оперативным, однако ситуация быстро меняется. Это связано с внедрением малой авиации, включая мотодельтапланы, а также с использованием компактных цифровых камер и растущими возможностями спутниковых методов съёмки, которые уже сегодня позволяют создавать планы с масштабом до 1:2000. Однако значительно ограничивает фототопографическую съёмку невозможность применения панхроматических изображений для съёмки подземных инженерных систем и использование инфракрасного спектра для этих целей[10].
