Графеко́н (от др.-греч. grapho — пишу, записываю и др.-греч. eikon — изображение, подобие) — запоминающий электронно-лучевой прибор, в котором для получения изображения используются два пучка электронов, один из которых записывает изображение в виде потенциального рельефа в тонком слое диэлектрика, нанесённого на проводящую пластину, а второй многократно считывает изображение с этой пластины[1].
Устройство[править]

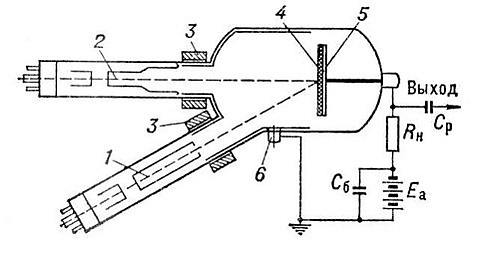

Схема графекона показана на рисунке. Графекон состоит из вакуумированной колбы, внутри которой расположены отклоняющие электронный луч системы развёрстки (3), электропроводящей пластины (5), коллектора (6), источника отрицательного электрического напряжения Невозможно разобрать выражение (SVG с запасным PNG (MathML можно включить с помощью плагина для браузера): Недопустимый ответ («Math extension cannot connect to Restbase.») от сервера «https://wikimedia.org/api/rest_v1/»:): {\displaystyle E_a} , блокировочного конденсатора Невозможно разобрать выражение (SVG с запасным PNG (MathML можно включить с помощью плагина для браузера): Недопустимый ответ («Math extension cannot connect to Restbase.») от сервера «https://wikimedia.org/api/rest_v1/»:): {\displaystyle C_b} , нагрузочного резистора Невозможно разобрать выражение (SVG с запасным PNG (MathML можно включить с помощью плагина для браузера): Недопустимый ответ («Math extension cannot connect to Restbase.») от сервера «https://wikimedia.org/api/rest_v1/»:): {\displaystyle R_N} и разделительного конденсатора Невозможно разобрать выражение (SVG с запасным PNG (MathML можно включить с помощью плагина для браузера): Недопустимый ответ («Math extension cannot connect to Restbase.») от сервера «https://wikimedia.org/api/rest_v1/»:): {\displaystyle C_R} . На схеме показаны также считывающий (1) и записывающий (2) лучи, а также диэлектрический слой (в частности, фтористый магний Невозможно разобрать выражение (SVG с запасным PNG (MathML можно включить с помощью плагина для браузера): Недопустимый ответ («Math extension cannot connect to Restbase.») от сервера «https://wikimedia.org/api/rest_v1/»:): {\displaystyle \ce{MgF2}} ) (4) на электропроводящей пластине. Электрическое напряжение выходного сигнала снимается с нагрузочного резистора, а разделительный конденсатор служит для того, чтобы исключить связь выходной цепи графекона и входной цепи устройства, к которому он подключён.
В зависимости от конструкции в графеконе запись и считывание электронными пучками могут происходить одновременно, независимо друг от друга. Процедура «запись — считывание» называют циклом. Число таких циклов Невозможно разобрать выражение (SVG с запасным PNG (MathML можно включить с помощью плагина для браузера): Недопустимый ответ («Math extension cannot connect to Restbase.») от сервера «https://wikimedia.org/api/rest_v1/»:): {\displaystyle N} может достигать нескольких тысяч, обеспечивая разрешающую способность до 1200 строк.
Применение[править]
Графеконы применяют для преобразования изображения из радиолокационного в телевизионное и наоборот, а также при преобразовании одного телевизионного стандарта в другой, и в других электронно-лучевых устройствах, например, в кадроскопах. Графеконы можно применить для задержки одного сигнала относительно другого в устройствах для определения корреляционной функции и обеспечения возможности плавного изменения времени задержки одного сигнала относительно другого[2].
