Ионный двигатель — отработанная на практике разновидность электрического ракетного двигателя[1]. Недостатком ионного двигателя является малая тяга (например разгон космического аппарата с весом автомобиля от 0 до 100 км/ч требует двух суток непрерывной работы ионного двигателя), которую невозможно увеличить из-за ограничений объемного заряда, однако продолжительное время функционирования ионного двигателя (максимальный срок непрерывной работы самых современных образцов ионных двигателей составляет более трех лет) позволяет за длительный промежуток времени разогнать космический аппарат небольшого веса до приличных скоростей[1]. Сфера применения: управление ориентацией и положением на орбите искусственных спутников Земли и главный тяговый двигатель небольшой автоматической космической станции[1]. Характеристики ионного двигателя: потребляемая мощность 1-7 кВт, скорость истечения 20-50 км/с, тяга 20-250мН, КПД 60-80 %[1]. Его рабочим телом является ионизированный газ (аргон, ксенон и т. п.).

Ионному двигателю в настоящее время принадлежит рекорд негравитационного ускорения космического аппарата в космосе без использования — Deep Space 1 смог увеличить скорость на 4,3 км/с, израсходовав 74 кг ксенона (но этот рекорд скорости в ближайшее время будет превзойден на 10 км/с космическим аппаратом Dawn)[1]. В американской лаборатории реактивного движения созданы ионные двигатели, способные непрерывно работать более 3 лет. Однако ионный двигатель не является самым перспективным типом электроракетного двигателя, поэтому данный рекорд скорости скорее всего будет превзойден холловским или магнитоплазмодинамическим двигателем[1].

025 ID 02.jpg
Схема действия ионного двигателя
Состояние применяется на практике
Потребляемая мощность 1-7 кВт
Скорость истечения 20-50 км/с
Тяга 20-250мН
КПД 60-80 %
Применение управление ориентацией и положением на орбите искусственных спутников Земли; главный тяговый двигатель небольшой автоматической космической станции

Содержание

[править] История

Принцип ионного двигателя довольно давно известен и широко представлен в фантастической литературе, компьютерных играх и кинематографе, но для космонавтики стал доступен только в последнее время. Однако реальный ионный двигатель по величине тяги оказался намного хуже фантастических моделей[1].

Прообраз ионного двигателя был создан в 1917 году Робертом Годдардом, а в 1954 году Эрнст Штулингер улучшил характеристики ионного двигателя[1].

В 1960 году был построен первый функционирующий широко-лучевой (broad-beam) ионный электростатический двигатель (создан в США в NASA Lewis Research Center). В 1964 году — первая успешная суборбитальная демонстрация ионного двигателя (SERT I)[1] тест на выполнимость нейтрализации ионного луча в космосе.

В 1970 году — испытание на длительную работу ртутных ионных электростатических двигателей в космосе (SERT II). С 1970-х годов ионные двигатели на эффекте Холла использовались в СССР в качестве навигационных двигателей (двигатели СПД-60 использовались в 1970-х годах на «Метеорах», СПД-70 на спутниках «Космос» и «Луч» в 1980-х, СПД-100 в ряде спутников в 1990-х).[2]

В качестве основного (маршевого) двигателя ионный двигатель был впервые применён на космическом аппарате Deep Space 1[1] (первый запуск двигателя 10 ноября 1998). Следующими аппаратами стали европейский лунный зонд Смарт-1, запущенный 28 сентября 2003, и японский аппарат Хаябуса, запущенный к астероиду в мае 2003.

Следующим аппаратом NASA, обладающим маршевыми ионными двигателями, стала (после ряда замораживаний и возобновления работ) АМС Dawn, которая стартовала 27 сентября 2007 года. Dawn предназначается для изучения Весты и Цереры, и несет три двигателя NSTAR, успешно испытанных на Deep Space 1.

Европейское Космическое Агентство установило ионный двигатель на борту спутника GOCE, запущенного 17 марта 2009 года на сверх-низкую околоземную орбиту высотой всего около 260 км. Ионный двигатель создаёт в постоянном режиме импульс, компенсирующий атмосферное трение и другие негравитационные воздействия на спутник.

[править] Принцип действия

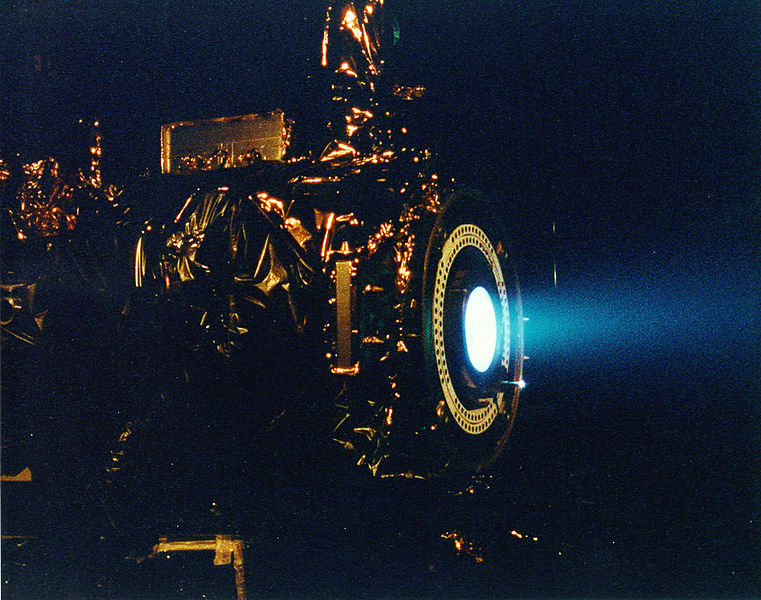

Испытания ионного двигателя на ксеноне

Принцип работы двигателя заключается в ионизации газа и его разгоне электростатическим полем. При этом, благодаря высокому отношению заряда к массе, становится возможным разогнать ионы до очень высоких скоростей (вплоть до 210 км/с[3] по сравнению с 3—4,5 км/с у химических ракетных двигателей). Таким образом, в ионном двигателе можно достичь очень большого удельного импульса. Это позволяет значительно уменьшить расход реактивной массы ионизированного газа по сравнению с расходом реактивной массы в химических ракетах, но требует больших затрат энергии.

В существующих реализациях для поддержки работы двигателя используются солнечные батареи. Но для работы в дальнем космосе такой способ неприемлем. Поэтому уже сейчас для этих целей иногда используются ядерные установки.

Источником ионов служит газ, как правило это аргон или водород, бак с газом стоит в самом начале двигателя, оттуда газ подаётся в отсек ионизации, получается холодная плазма, которая разогревается в следующем отсеке посредством ионного циклотронного резонансного нагрева. После нагрева высокоэнергетическая плазма подается в магнитное сопло, где она формируется в поток посредством магнитного поля, разгоняется и выбрасывается в окружающую среду. Таким образом достигается тяга.

С тех пор плазменные двигатели прошли большой путь и разделились на несколько основных типов, это электротермические двигатели, электростатические двигатели, сильноточные или магнитодинамические двигатели и импульсные двигатели. В свою очередь электростатические двигатели делятся на ионные и плазменные (ускорители частиц на квазинейтральной плазме).

Ионный двигатель использует в качестве топлива ксенон или ртуть. Первый ионный двигатель назывался сетчатый электростатический ионный двигатель. В ионизатор подается ксенон, который сам по себе нейтрален, но при бомбардировании высокоэнергетическими электронами ионизируется. Таким образом в камере образуется смесь из положительных ионов и отрицательных электронов. Для «отфильтровывания» электронов в камеру выводится трубка с катодными сетками, которая притягивает к себе электроны.

Положительные ионы притягиваются к системе извлечения, состоящей из 2 или 3 сеток. Между сетками поддерживается большая разница электростатических потенциалов (+1090 вольт на внутренней против — 225 на внешней). В результате попадания ионов между сетками они разгоняются и выбрасываются в пространство, ускоряя корабль согласно третьему закону Ньютона. Электроны, пойманные в катодную трубку, выбрасываются из двигателя под небольшим углом к соплу и потоку ионов. Это делается по двум причинам:

  • чтобы корпус корабля оставался нейтрально заряженным;
  • чтобы ионы, «нейтрализованные» таким образом, не притягивались обратно к кораблю.

Чтобы ионный двигатель работал - нужны всего 2 вещи: газ и электричество.

Недостаток двигателя в его нынешних реализациях — очень слабая тяга (порядка 50-100 миллиньютонов). Таким образом, нет возможности использовать ионный двигатель для старта с планеты, но, с другой стороны, в условиях невесомости, при достаточно долгой работе двигателя есть возможность разогнать космический аппарат до скоростей, недоступных сейчас никаким другим из существующих видов двигателей. Однако разрабатываются более совершенные и мощные типы электроракетных двигателей (холловский и магнитоплазмодинамический), превосходящие ионный двигатель по величине тяги и как следствие конечной скорости космического аппарата[1].

[править] Миссии

[править] Действующие миссии

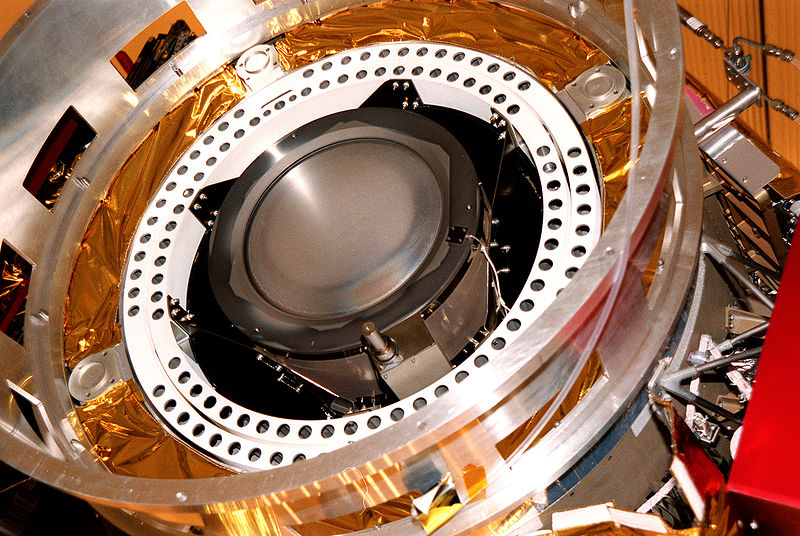

Ионный двигатель NSTAR американской АМС Deep Space 1
  • SERT
  • Deep Space 1
  • Artemis
  • Hayabusa
  • Smart 1
  • Dawn
  • GOCE

[править] Планируемые миссии

BepiColombo

ЕКА планирует использовать ионный двигатель в меркурианской миссии BepiColombo. Он будет базироваться на двигателе, основанном на Смарт-1, но станет более мощным (запуск намечен на 20112012).

GSAT-4
LISA Pathfinder
Международная космическая станция

[править] Нереализованные миссии

NASA вело проект «Прометей», для которого разрабатывался мощный ионный двигатель, питающийся электричеством от бортового ядерного реактора. Предполагалось, что такие двигатели в количестве восьми штук могли бы разогнать аппарат до 90 км/с. Первый аппарат этого проекта Jupiter Icy Moons Explorer планировалось отправить к Юпитеру в 2017 году, однако разработка этого аппарата была приостановлена в 2005 году из-за технических сложностей. В настоящее время идёт поиск более простого проекта АМС для первого испытания по программе «Прометей».

[править] Проекты будущего

Существует проект межзвездного зонда с ионным двигателем, получающим энергию через лазер от базовой станции, что дает некоторое преимущество по сравнению с чисто космическим парусом (но в настоящее время данный проект неосуществим из-за технических ограничений)[4].

[править] Ионный двигатель в фантастике

В Звездных войнах экономичный ионный двигатель развивает скорость до трети световой и используется для перемещения в обычном пространстве на небольшие по космическим меркам расстояния (например в пределах планетарной системы)[5].
