Уровень (степень) автоматизации (англ. Levels of Automation, LOA)  — (1) текущее или планируемое состояние, описываемое количественно или качественно в соответствии с объемом автоматизируемых функций контроля и управления[1]; (2) это формализованная, выраженная числом степень роботизации выполняемых операций или независимость автоматизированного комплекса от человека[2]; (3) уровень автономности системы[2][3].

Содержание

[править] Качественная и количественная оценка

Существует обоснованное мнение, что единого метода оценки уровня автоматизации, тем более в процентах — не существует[4].

Тем не менее, может описываться качественно и количественно, а так же в рамках контекстуальных и неконтекстных категорий[3] и может быть систематизирован[5]. Для точности таких оценок требуется аудит всей системы, инфраструктуры или структуры. Понятие используется достаточно широко и охватывает различные сферы, от механической торговой системы в трейдинге до разработок в ракетно-космической отрасли. В сфере бизнеса связано с автоматизацией бизнес-процессов компаний. В промышленности перекликается с технологическими, производственными возможностями процессов в соответствующих системах: автоматизированная система управления технологическими процессами (АСУ ТП); автоматизированная система управления производством (АСУП) и др.

Качественные описания достаточно быстро устаревают (в некоторых в академических источниках даются только общие оценки о степени загрузки рабочего персонала, гибких производствах и роботизации[6]), но в деловой практике применяются уже более детальные количественные представления, основанные на анализе информационной инфраструктуры[2], производства[1] и применения методик шкалирования[7].

Оценка состояния уровня автоматизации так же деловых процессов, корпоративных-информмационных систем (КИС) или систем автоматизации является важным звеном в анализе для развития и понимания ситуации. Наиболее всего такие оценки доступны для восприятия в форме рациональных результатов[8]. За рубежом широкое распространение получила порядковая шкала 10-ти уровней автоматизации (LOA) Т.Шеридана и В.Вепланка и другие шкалы[5]. В отечественных исследованиях чаще всего применялся коэффициент автоматизации, либо другой расчетный показатель[9].

Соответствие между количественной и качественной оценкой уровня (степени) автоматизации существуют в стандартах:

  • Системы автоматизированного проектирования[10]
  • Механизация и автоматизация технологических процессов в машиностроении и приборостроении[9].
  • Классификация и определения терминов, связанных с автоматизированными системами автономных транспортных средств[11].

Согласно стандарту ГОСТ 23004-78 выделяют следующее соответствие категорий и количественных значений[9]:

  • 0 — Нулевая при отсутствии механизации (автоматизации) процесса
  • 1 — Низшая Св. 0,00 до 0,25
  • 2 — Малая 0,25 … 0,45
  • 3 — Средняя 0,45 … 0,60
  • 4 — Большая 0,60 … 0,75
  • 5 — Повышенная 0,75 … 0,90
  • 6 — Высокая 0,90 … 0,99
  • 7 — Завершенная 1,00

Для систематизации уровня автоматизации также используют множество других шкал[5].

[править] Виды оценок автоматизации

Можно разделить по типу оцениваемых объектов автоматизации:

  • информационных или автоматизированных систем
  • компании
  • предприятия производства
  • автономные устройства

По типу процессов автоматизации:

  • бизнес-процессов
  • процессов человек-техника-компьютер

По типу критериев автоматизации:

  • по доли рабочего времени подлежащего автоматизации
  • по уровню функциональности программно-технических средств(ПТС), систем автоматизации

По типу расчетных или экспертных оценок:

  • экспертное шкалирование
  • расчет коэффициентов
  • смешанные подходы

[править] Анализ объекта и подсчет параметров автоматизации

Моделирование уровня (степени) автоматизации, в целом для систем/устройств является важной количественной характеристикой, которая служит наглядным отражением уровня развития объекта, предприятия и степени автономного взаимодействия процессов. Является показателем оснащенности современным оборудованием, внедрения передовых технологий и применения инновационных решений. В частности, может отражать уровень обеспечения современными программно-техническими средствами (ПТС), применения интеллектуальных систем, разработанных математических моделей и алгоритмов, программного обеспечения и других новых функциональных возможностей, направленных на сокращение непосредственного участия человека в производственных процессах. Оценка состояния (промышленный аудит, ИТ-аудит) таких объектов или системы является важным звеном для достижения эффективных результатов при развитии и эксплуатации.

[править] Производственный объект или компания

В иерархических структурах управления используется многоуровневое построение систем сбора обработки, передачи и отображения информации с целью контроля и выработки управляющих решений. Данные поступают с нижних уровней и ключевая информация для принятия решения и контроля концентрируется на верхних уровнях. Так же в некоторых структурах (подструктурах) присутствую горизонтальные связи с не выраженной подчиненностью, как правило они ранжируются по значимости относительно друг друга.

В зависимости от типа структуры и ситуации, которая нас интересует уровень автоматизации может рассчитываться линейно по горизонтальным связям, либо с учетом более сложных зависимостей с подчинением и ранжированием элементов в иерархии, как среднее арифметическое или среднее взвешенное.

[править] Автоматизация информационных или автоматизированных систем

В качестве объекта могут выступать технические, организационные, биологические и другого рода иерархические системы и структуры. В частности, в технической сфере это может иметь место в промышленной автоматизации для систем автоматизированного управления (АСУ), различных АСОДУ, АСУ ТП и т. п., начиная от первичного контрольно-измерительного оборудования на объектах и заканчивая ПО центральной диспетчерской, управления по сбору и обработке информации; для телекоммуникационных компаний, системных интеграторов, как экспертиза сетевой и ИТ инфраструктуры, операторов связи и т. д[12].

В таких системах для определения уровня автоматизации может рассматриваться состояние системы, выраженное в количественных единицах. Уровню (степени) автоматизации ставится в соответствие расчетный интегральный коэффициент автоматизации предприятия[13][14].

Для АСУ ТП Интегральный [math]K_a[/math] является количественной характеристикой, отражающий уровневое построение путем учета различных коэффициентов на каждом уровне иерархии системы управления. Выделяют главный показатель, как доля фактических контролируемых параметров к возможному нормативному[1]. Подобным образом поступают для систем технологической подготовки производства, как отношение задач(подсистем) к общему числу систем[14] ;

При подсчете коэффициентов так же учитываются критерии функциональности и любые технические условия: экспертно сопоставляются с возможным набором значений для программно-технических средств. Для этого определяются критерии, либо документ или стандарт по классам автоматизации и характеристикам для данных средств[15]. Подобную формализацию так же используют для оценок уровня автоматизации бизнес-процессов[13].

Полученные коэффициенты учитывают со свои весом. Для получения такого вектора приоритетов используются различные методы экспертных оценок, расчетов и моделирования.

[править] Автоматизация бизнес-процессов

При подсчете уровня автоматизации бизнес-процессов учитываются следующие показатели[13]:

  • формализация бизнес-процессов;
  • наличие аппаратного и программного обеспечения;
  • наличие и использование средств интеграции программного обеспечения для совместной работы в приложениях различных подразделений предприятия;
  • согласованность программно-аппаратных элементов АИС с экономическими задачами и др.

[править] Автоматизация автономных структур

Международной организацией «Сообщество Автомобильных Инженеров» Society of Automotive Engineers (SAE), стандартизовано шесть уровней автономности (Standard J3016)[11]:

  • Уровень 0: отсутствие автоматизации, работа водителя-человека по всем аспектам задачи динамического вождения
  • Уровень 1: помощь водителю, выполнение конкретного режима вождения для одной из систем управления, замедления/ускорения в окружающей среде
  • Уровень 2: частичная автоматизация, выполнение конкретного режима вождения для одной или несколькими системами управления, замедления/ускорения в окружающей среде
  • Уровень 3: условная автоматизация, выполнение режима по всем аспектам задачи динамического вождения с расчетом на то, что водитель ответит на запрос
  • Уровень 4: высокая автоматизация, выполнение режима по всем аспектам задачи динамического вождения даже, если водитель не ответит на запрос
  • Уровень 5: полная автоматизация, выполнение режима с помощью автоматизированной системы вождения с полным охватом всех аспектов задач динамического вождения, при любых дорожных условиях и условиях окружающей среды, которыми может управлять человек-водитель.

[править] Шкалирование

Применение шкал для определения уровня автоматизации (LOA)

[править] Применение метода анализа иерархий

Метод анализа иерархий (МАИ) используется для получения оценки с множеством критериев влияния на заданную цель. В МАИ предлагается сравнивать элементы попарно по силе их влияния [math] a_{ij} = k_i /k_j [/math] на сформулированную цель, поместить числа, отражающие достигнутое при сравнении согласие во мнениях, в матрицу [math] A [/math] и найти собственный вектор с наибольшим собственным значением [math] \lambda_{_{max}} [/math]. Собственный вектор отражает значения и упорядочение приоритетов, а собственное значение является мерой согласованности суждений[16]. Для АСУ ТП критериями являются уровни автоматизации — коэффициенты на каждом уровне от 0-го до 3-го, а целью является их вклад в интегральный уровень автоматизации предприятия

[править] Уровневая модель весовых коэффициентов

Другое представление рассматривается в «уровневая модель весовых коэффициентов», для которой в силу построения нет рассогласованности экспертных оценок, как наблюдается в методе анализа иерархий. Для получения оценок используются сравнения на каждом уровне с ответом на вопрос: на сколько значим вклад данного уровня в общую степень автоматизации по сравнению с текущими характеристиками автоматизации нижележащих уровней (добавляет информативность, функциональность, оптимизацию)[1].

Такая процедура известна в теории принятия решений, как использование информации об относительной важности критериев[17] . Схематично это отраженно в виде дерева на рисунке.

Уровневая модель весовых коэффициентов для представления степени автоматизации.jpg

Полученный результирующий вектор весов для в виде [math]v=(v^0;v^1;v^2;v^3)[/math] для всех уровней (путем перемножения значений весов в вершинах — направление показано разным цветом штриха для 0-го, 1-го и 2-го уровней) является предметом рассмотрения с таким же вектором весов метода МАИ[1].

[править] Коэффициент автоматизации

  • В зависимости от величины временного уровня механизации средств технологического оснащения (СТО) определяется коэффициент [math] K_{сто} [/math] равный отношению машинного времени ко всему штучному времени (включает основное, вспомогательное и время на обслуживание и отдых) [9].
  • Для иерархических систем автоматизации и процессов может использоваться формула[1][13]:

[math] K_a = \sum\limits_{j=0} ^m v^j K^j_{a,_{\text{фун}}}, \quad [/math]

где [math] v^j [/math] — вес каждого уровня, признака [math] j [/math];

[math] K^j_{a,\text{фун}}= v_{1}'^{j}K^{j}_\text{фун,1}+v_{2}'^{j}K^{j}_\text{фун,2}+ \dots +v_{n}'^{j}K^{j}_\text{фун,n}[/math] — коэффициент автоматизации, характеризующий только данный уровень, признак [math]j[/math] с соответствующими коэффициентами функциональности или параметрами ПТС; [math] v'^j [/math] — вес вклада данного параметра. Сума весов [math]\sum\limits_{k=1} ^n v_{k}'^{j} =1[/math], [math]\sum\limits_{j=0} ^m v^{j} =1[/math].

При определении коэффициента автоматизации для характеристики уровня автоматизации бизнес-процессов на предприятии определяют веса [math] v^j [/math] по каждому признаку автоматизации [math] j [/math] с соответствующими [math]K^j_{a}(f_z)[/math] (безразмерная (нормированная) величина, определяется экспертно, показывающая степень приближения к некоему «идеальному» состоянию АИС, с точки зрения возможностей автоматизации бизнес-процессов на множестве критериев [math] f \in F [/math])[13].

Окончательно для определения интегрального коэффициента автоматизации для нескольких [math] i [/math] — объектов, структур или характеристик автоматизации и т.д. формула может выглядеть, как среднее арифметическое взвешенное по параметру [math]p [/math] (продукту производства, сигналам СУ, уровню ИТ и т.п.) [1][13] :

[math] \textbf{K}_\textbf{a}=\sum\limits_{i=1}^{n} w^i K^i_a [/math]

где [math] w^i= {p^i} / \sum\limits_{i=1}^{n} p^i [/math] — вес по параметру [math]p\in P [/math].

[править] Оптимальный уровень автоматизации

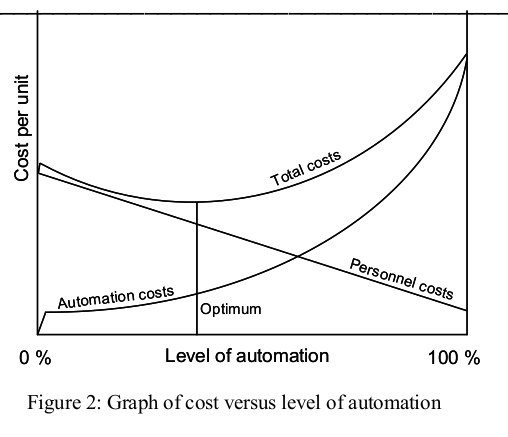

Оптимальный уровень автоматизации (степень уровня автоматизации) производственных систем может быть получен только в том случае, если будут учтены все соответствующие аспекты производственного процесса и будут достигнуты оптимальные уровни с точки зрения стоимости, производительности, качества и гибкости (согласно методологии института Фраунгофера) [18]. Как видно на рисунке 2 [19] , расходы на персонал снижаются пропорционально растущему уровню автоматизации. Вначале экономически оправданные операции автоматизируются в первую очередь, поэтому затраты на автоматизацию растут почти линейно. А общие затраты снижаются. Затем, расходы начинают чрезмерно расти не пропорционально (экспоненциально) из-за возрастающей сложности системы. Следовательно, достижение полной автоматизации приводит к тому, что затраты на автоматизацию возрастают экспоненциально, а расходы на персонал снижаются только линейно и в итоге общая стоимость оказывается более высокой. Для расчета затрат используется подход, при котором учитываются только затраты, которые вносят наибольший вклад.

Отсутствие в обосновании всех издержек при внедрения систем автоматизации, не дает должного представления о прогнозируемых экономических эффектах, а сама по себе автоматизация может оказаться достаточно затратным мероприятием

Затраты на автоматизацию в зависимости от уровня автоматизации.jpeg

Для достижения экономического эффекта при внедрении АСУ, АСУ ТП, роботизации, автоматизации бизнес-процессов требуется оптимизация между всеми затратами и уровнем автоматизации. Оптимальный уровень автоматизации с точки зрения затраты/уровень автоматизации, как правило будет распологаться ниже 100% автоматизации и бывает даже на уровне 50%

[править] Применение

Исследования и оценки могут применяться в помощь для принятия решений[2][13][3]:

  • при наглядном представление и обосновании инвест-проектов: количественные оценки уровня могут давать более полное представление об изменениях и служить дополнительной отчетностью реализации инвест-проектов от фактического состояния к целевому;
  • при анализе и принятии решения по оптимизации затрат — сколько требует каждое предприятия финансовых средств для увеличения уровня автоматизации на 1 %, т.е эффективность вложений.
  • при подтверждение ТЭО проекта по модернизации систем с учетом конкретных цифр, характеризующих степень автоматизации.
  • при переходе на цифровую платформу

[править] Сфера использования

При аналитических и статистических исследованиях, особенно в рамках консалтинга, для составления объективного профиля компании и выбора направления реорганизации/модернизации (вкупе с иными показателями в духе зрелости предприятия)[2][13]. В целом при рассмотрении архитектуры предприятия, что отличает наличие «живых», актуальных показателей.

В бизнесс-проектах при инвестициях в ИТ-инфраструктуру. Планировать инвест-проекты на основе текущих (фактических) показателей [math] K_a [/math] и планируемых.

Для автоматизированных систем диспетчерского управления — АСОДУ, АСУ ТП и др. уровень автоматизации представляется как коэффициент, показатель автоматизации ([math] K_a [/math]) технологических процессов[1]. Для систем управления жизнеобеспечением, ИТ инфраструктуры, телекоммуникационных систем, систем проектирования, автоматизации бизнес-процессов и других, как коэффициент автоматизации или коэффициент функциональности с количественным значением от 0 до 100 % или качественными оценками[10][9][12][14]. Для расчета автономности автоматизированных систем в контексте заданных целей их использования[3].

С помощью данного анализа можно планировать модернизацию систем автоматизированного управления, анализировать степень технического обеспечения производства, делать аудит систем предприятий ЖКХ инженерных систем и т. д. по разным уровням взаимодействия и долей финансовых затрат по ним: начиная от первичного контрольно-измерительного оборудования на объектах и заканчивая ПО центральной диспетчерской, управления по сбору и обработке информации. Делать экспертизу сетевой и ИТ инфраструктуры телекоммуникационных компаний, системных интеграторов, операторов связи, систем ЖКХ и т. д.
