BE-B
| Explorer 22 | |
|---|---|
| BE-B, Beacon Explorer-B, S-66B | |
 | |
| Заказчик | |
| Производитель | |
| Оператор | |
| Задачи |
Исследование ионосферы, геодезические измерения |
| Спутник | |
| Выход на орбиту |
10 октября 1964 года |
| Запуск | |
| Ракета-носитель |
Scout X-4 (S-123R) |
| Стартовая площадка | |
| Длительность полёта |
5 лет 4 месяца (активная миссия) |
| NSSDC ID | |
| SCN | |
| Технические характеристики | |
| Платформа |
Beacon Explorer |
| Масса |
52,6 кг |
| Размеры |
Октагональный корпус: 24,5 см × 45,7 см |
| Диаметр |
46 см |
| Мощность |
Солнечные панели и аккумуляторы |
| Источники питания |
4 раскрываемые солнечные панели |
| Срок активного существования |
До февраля 1970 года |
| Элементы орбиты | |
| Тип орбиты | |
| Наклонение |
79,70° |
| Период обращения |
104,80 минуты |
| Апоцентр |
1081 км |
| Перицентр |
889 км |
| Опорная система |
Геоцентрическая |
| Целевая аппаратура | |
| Бортовая память |
Отсутствует (данные передавались напрямую) |
Эксплорер-22 (англ. Explorer 22, также известный как BE-B, Beacon Explorer-B или S-66B до запуска) — американский исследовательский спутник, запущенный 10 октября 1964 года в рамках программы «Эксплорер», основной задачей которого было изучение ионосферы Земли и проведение геодезических измерений. Аппарат оснащался электростатическими зондами, радиомаяками для исследования ионосферы, лазерными отражателями для точного отслеживания и двумя радиопередатчиками для экспериментов по доплеровской навигации.
Конструкция[править]

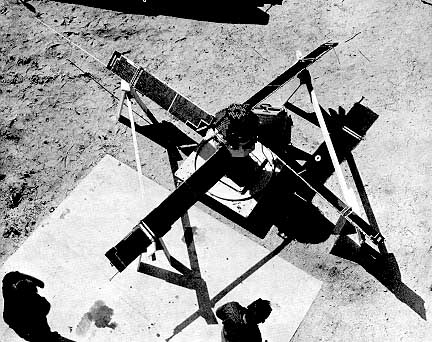

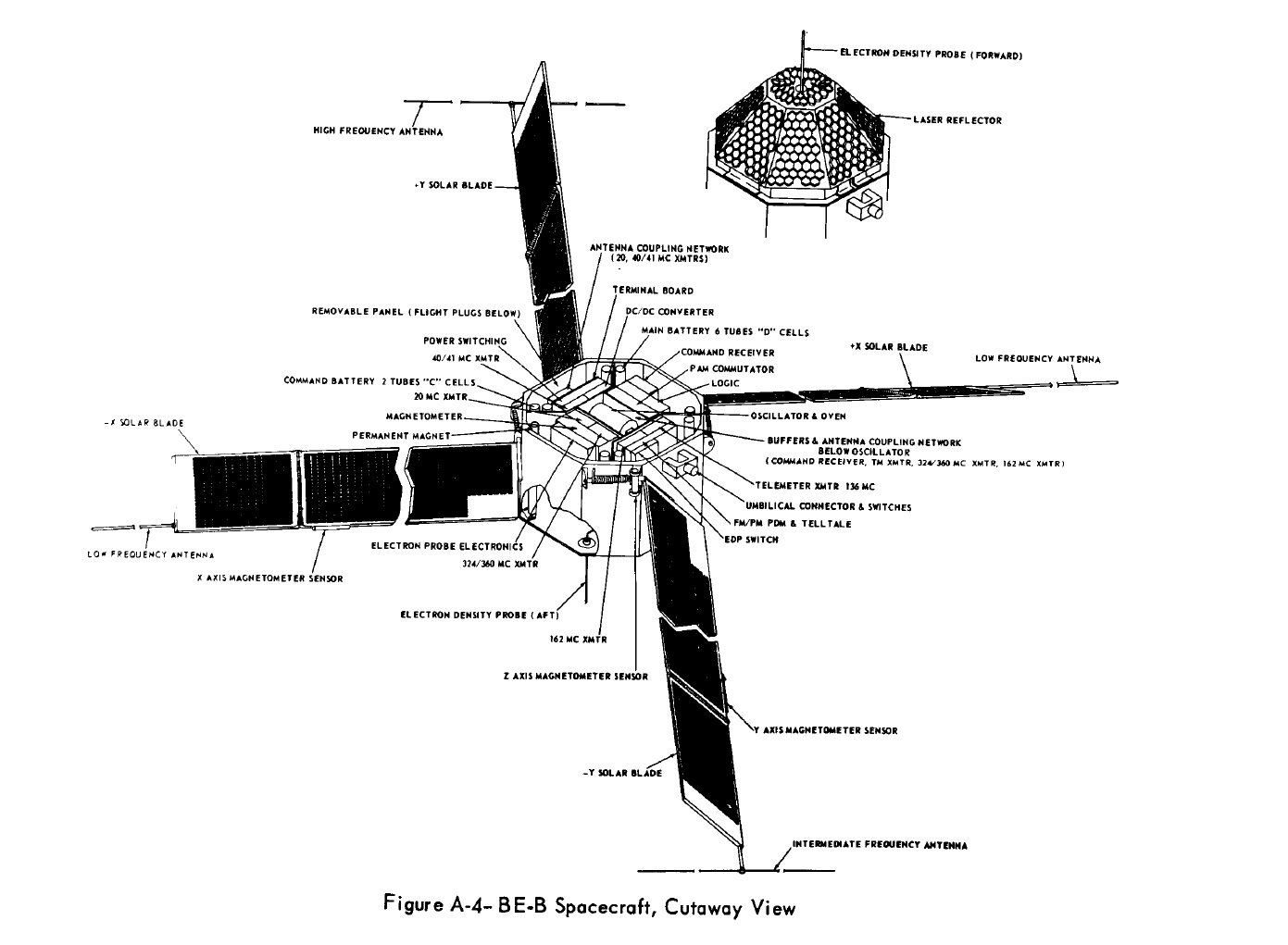

Спутник был разработан в Лаборатории прикладной физики Университета Джонса Хопкинса под руководством Годдардского центра космических полётов НАСА. Корпус аппарата имел октагональную форму из нейлона и стекловолокна с четырьмя раскрываемыми солнечными панелями длиной 170 см. Масса спутника составляла 52,6 кг[4].
Для ориентации использовались трёхосный магнитометр и солнечные датчики. На борту отсутствовал бортовой магнитофон, поэтому данные передавались только при нахождении в зоне действия наземных станций. Четыре радиомаяка (20, 40, 41 и 360 МГц) измеряли электронную плотность ионосферы, а два доплеровских передатчика (162 и 324 МГц) обеспечивали точное отслеживание[5].
На корпусе были установлены 360 уголковых отражателей из кварца для лазерного трекинга с мобильных станций на Уоллопсском полигоне[6].
Запуск и миссия[править]
Первый запуск аналогичного спутника S-66A в марте 1964 года завершился аварией из-за отказа третьей ступени ракеты Delta[7]. Успешный запуск BE-B состоялся 10 октября 1964 года с помощью ракеты Scout X-4 с базы Ванденберг. Спутник вышел на околополярную орбиту с апогеем 1081 км, перигеем 889 км и наклонением 79,70°[3].
Первоначальная ориентация осуществлялась вращением, но через 48 часов спутник стабилизировался вдоль магнитного поля Земли с помощью магнита и демпферов[8].
Эксперименты[править]
Электростатические зонды[править]
Два цилиндрических зонда Ленгмюра измеряли плотность и температуру электронов. Данные передавались каждые 3 минуты при контакте с наземными станциями. Эксперимент продолжался до августа 1968 года[9].
Лазерные отражатели[править]
Пассивные отражатели позволяли определять положение спутника с помощью импульсного рубинового лазера[10].
Радиомаяки[править]
Четыре радиомаяка (20, 40, 41 и 360 МГц) анализировали вращение плоскости поляризации сигналов для оценки общего электронного содержания в ионосфере. Эксперимент завершился в январе 1970 года[11].
Доплеровская система[править]
Два когерентных передатчика (162 и 324 МГц) использовались сетью Tranet для геодезических исследований[12].
Результаты[править]
В миссии участвовали 50 научных групп из 32 стран. Лазерное отслеживание позволило уточнить параметры геоида и распределение массы Земли[8]. Сбор данных прекратился в 1968 году, а в феврале 1970 года спутник окончательно вышел из строя[13].
