Оптический адаптер
Оптический адаптер (розетка) — механическое устройство для соединения оптических коннекторов между собой или для соединения оптического коннектора с приёмо-передающей аппаратурой.
Типы адаптеров[править]

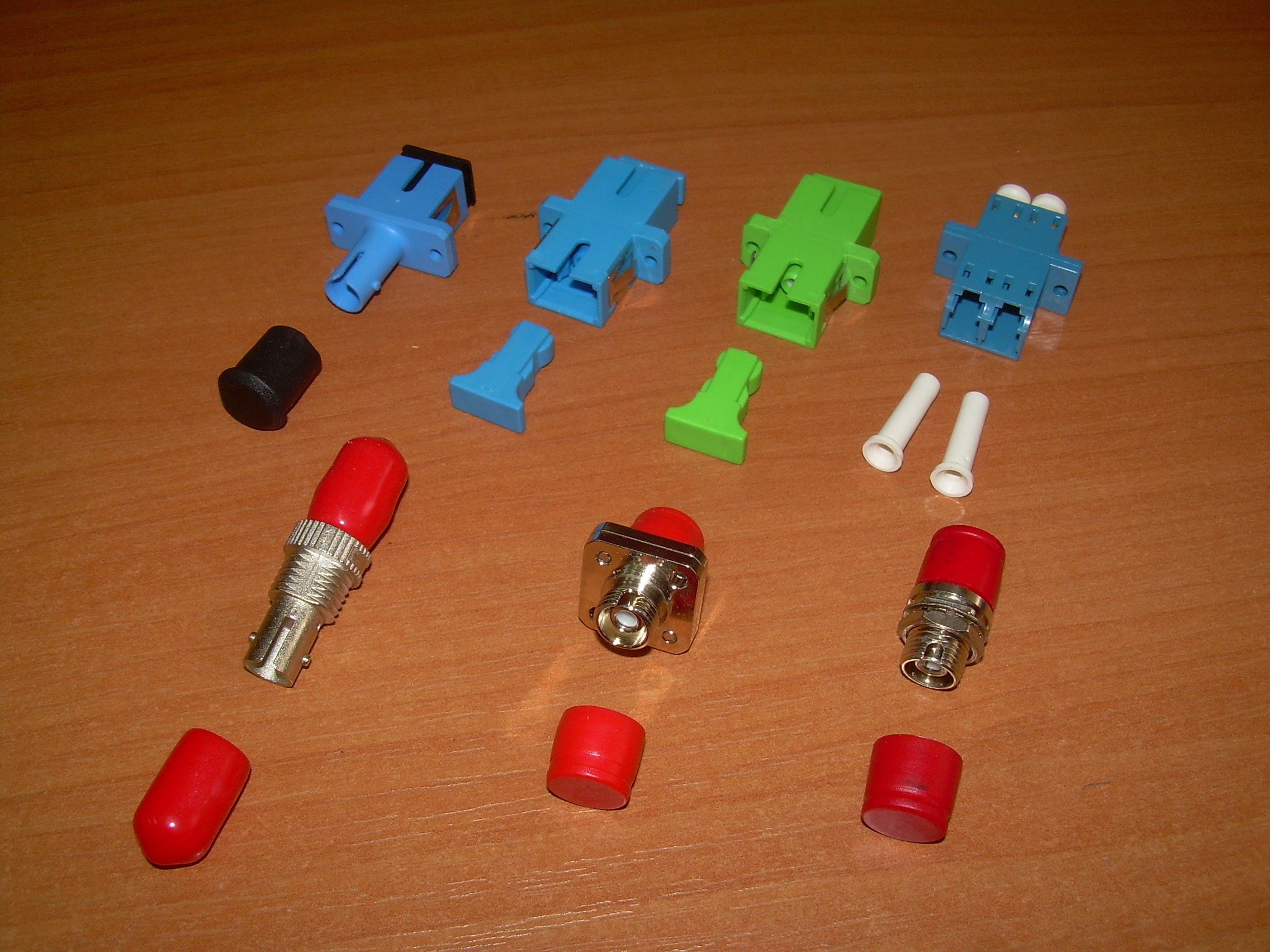

Существует много типов оптических адаптеров. В настоящее время используются стандартные адаптеры типов: ST, SC, FC, LC, E2000, LSA-DIN, SMA, D4, EC, BICONIC, ESCON, FDDI, MT, MT-RJ, MPO. Любой адаптер состоит из двух основных деталей:
- корпус адаптера,
- центрирующая втулка (трубка).
От качества и точности изготовления центрирующей втулки зависит качество адаптера. Центрирующие втулки могут быть металлическими (чаще всего из бронзы) или керамическими. Лучшим материалом для втулки считается керамика на основе диоксида циркония.
Также существует большое количество специальных адаптеров и специальных соединителей.
Например: Fiber Optic Test Universal Adapters — это адаптеры для измерительных приборов (рефлектометров, измерителей мощности, излучателей). Они представляют собой адаптер в котором расположена центрирующая втулка, но отсутствует какой либо ключ (фиксирующий положение вилки относительно оптической оси розетки) и элемент фиксации самой вилки в адаптере. Это позволяет подключать к такому адаптеру любой тип оптического коннектора (с диаметром центратора соответствующим центрирующей втулке адаптера).
