ГИРД-09

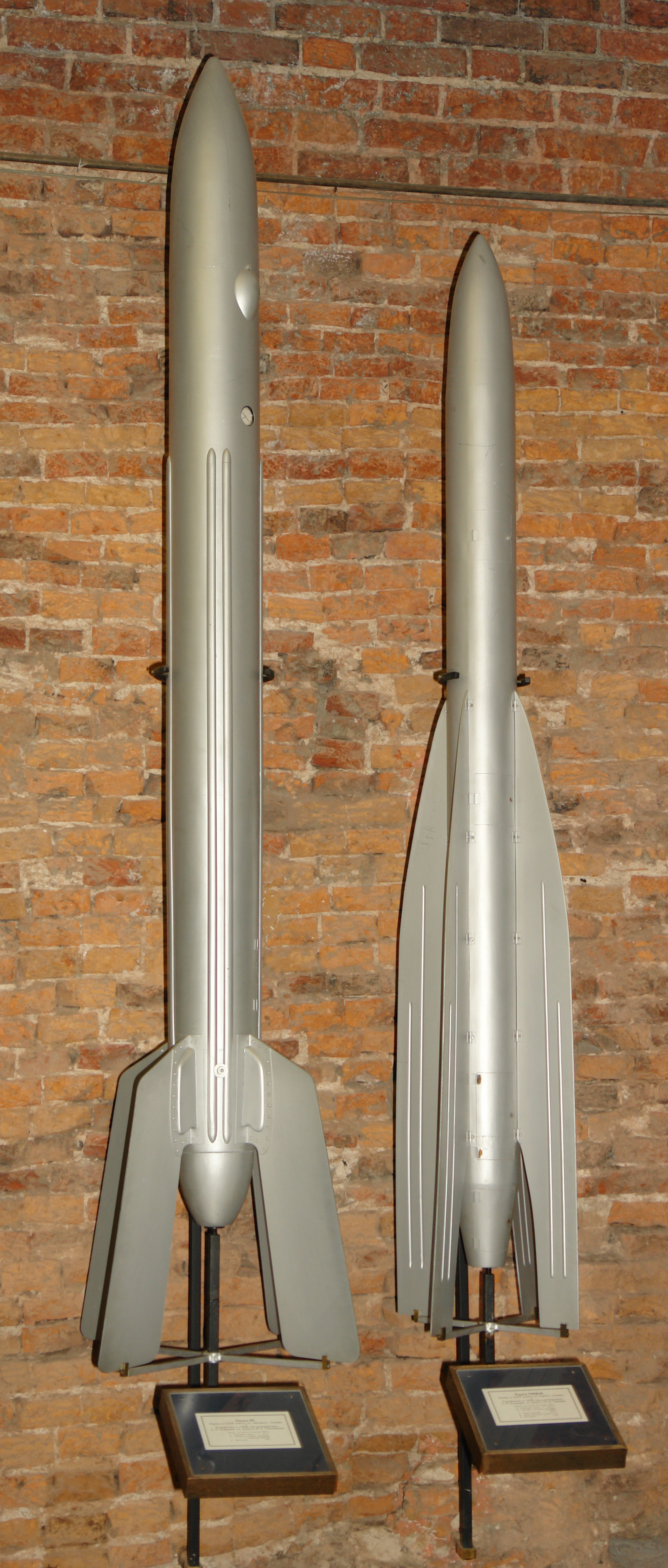

Ракета 09 (слева)

ГИРД-09 и ГИРД-X в Центральном доме авиации и космонавтики

Барельеф в Нахабино в память о первом запуске ракеты «ГИРД-09».

Ракета 09 — первая в СССР ракета на гибридном топливе. Разработана в ГИРД под руководством С. П. Королёва по проекту М. К. Тихонравова. Первый запуск состоялся 17 августа 1933 года.

История

В ГИРД весной 1932 года велось 8 различных проектов. Королёв возглавил новый, 09-й — ракеты-снаряда «под данные, соответствующие по дальности и весу полезного груза снаряду 122-мм гаубицы, с двигателем, работающим на жидком кислороде и твёрдом бензине». Разработкой его занялась 2-я бригада ГИРД (из имевшихся четырёх).

Испытания

• Первое испытание двигателя ракеты было проведено 8 июля 1933 года, на Нахабинском полигоне, в присутствии С. П. Королёва. Состоялось два запуска. В первом двигатель развил тягу в 28 кг, во втором — 38 кг.

• 7 августа того же года двигатель 09 был испытан в камере с давлением 13 атмосфер, при этом его тяга поднялась до 53 кг.

• 17 августа того же года на Нахабинском полигоне состоялся запуск ракеты. Ракета достигла высоты около 400 м, но затем повернула к земле из-за повреждения во фланцевом соединении камеры сгорания с соплом: возникла боковая сила, нарушившая направление движения. Вниз ракета летела с работающим двигателем, и разрушилась от ударов о деревья. В 1966 году на месте этого исторического запуска был установлен Памятник первой советкой ракете.

• Осенью того же 1933 года был запущен второй экземпляр «ГИРД-09», взорвавшийся на высоте 100 м.

• Впоследствии были произведены ещё 6 пусков «ГИРД-09». В большинстве из них ракеты достигли высоты 1,5 км.

Технические характеристики

• Двигатель — Ракетный двигатель 09.
• Горючее — сгущённый бензин (желеобразный раствор канифоли в бензине).
• Окислитель — жидкий кислород, подача (наддувом его же парами) контролироваласься манометром.
• Пусковое давление — 18 атмосфер.
• Корпус — дюралюминиевый, толщиной 0,5 мм.
• Стартовая масса — 19 кг, включая 6,3 кг топлива.

Ссылки

• А. Николаев Так начинались ЖРД и ракеты на жидком топливенеопр. // Двигатель. — 2004. — том 3. — № 33. — С. 32—36.
