Оптическая скамья
Опти́ческая скамья́ — устройство для создания макетов-прототипов оптических и оптико-электронных систем и их исследования. Является лабораторным инструментом, часто используемым в оптических исследованиях и лабораториях оптоэлектроники[1][2].
Конструкция и назначение[править]

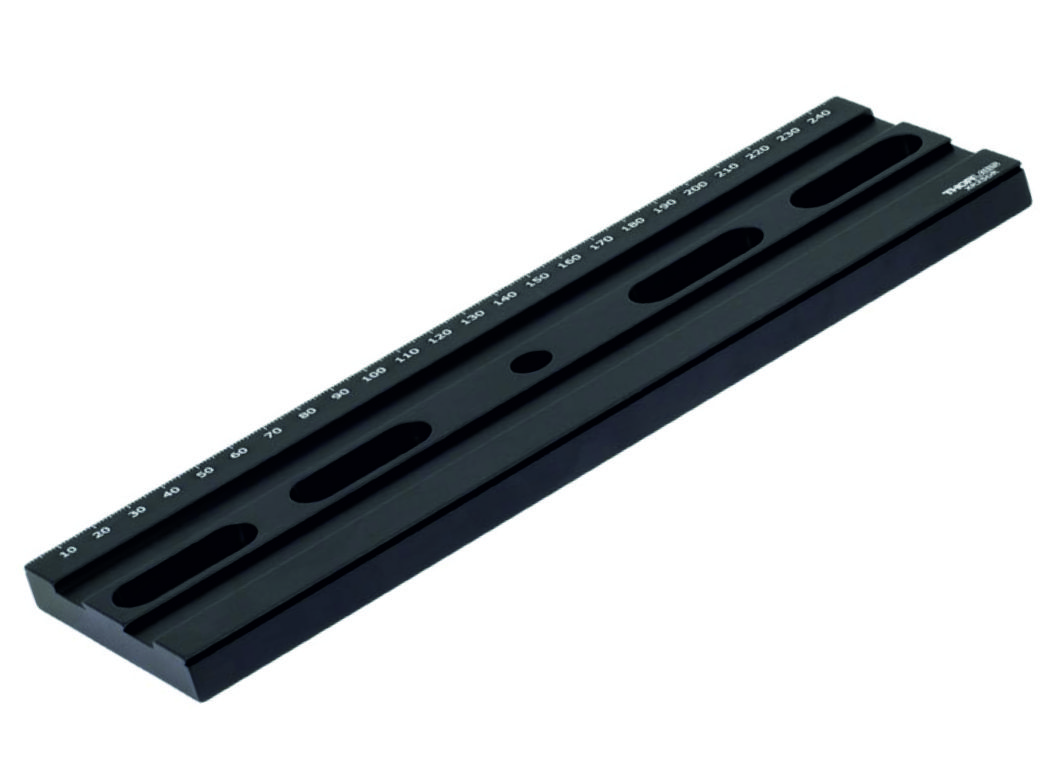

Оптическая скамья представляет собой массивную направляющую с элементами крепления к оптическому столу, на которой можно надёжно закреплять оптические штативы (рейтеры), к которым крепятся оптические элементы (источники излучения, линзы, призмы, делительные кубики, пластинки, спектральные щели, коллиматоры, объективы и т. д.)[3]. Рейтеры размещаются вдоль оптической скамьи по всей её длине так, чтобы сохранялась параллельность оптических или визирных осей оптических элементов, закрепляемых на скамье. На боковой поверхности оптической скамьи часто располагают шкалу для измерения расстояний между оптическими элементами и рейтерами[4].

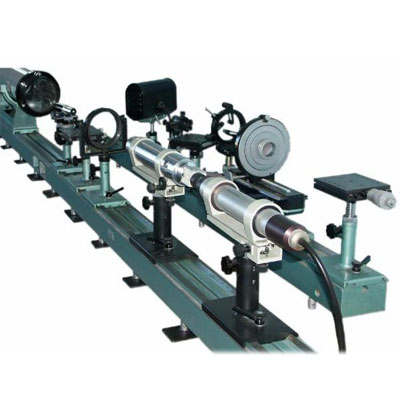

На рисунке представлена оптическая скамья с собранной оптической схемой, в которую входят гелий-неоновый лазер, линза, приёмник оптического излучения, оптический двухкоординатный столик и экран.
Применение[править]
Оптическая скамья используется для демонстрации работы оптических схем, юстировки оптических приборов, фотометрических измерений, метрологии, сборки экспериментальных оптических схем в лабораториях, голографии, а также для демонстрационно-учебных и научно-исследовательских работ[5]. Кроме того, с помощью оптической скамьи проводят измерения оптических и пространственно-энергетических характеристик различных оптических элементов.
См. также[править]
Примечания[править]
- ↑ Сивухин Д. В. Общий курс физики. В 5 т. Т. 4. Оптика. — 9-е изд. — М.: Физматлит, 2009.
- ↑ Бутиков Е. И. Оптика : учебное пособие для вузов.. — 2-е изд., перераб. и доп.. — СПб.,: БХВ-Петербург : Невский ДиалектЪ, 2003.
- ↑ Апенко М. И. Прикладная оптика. — – 2-е изд. — М.: Наука, 1982.
- ↑ Борн М., Вольф Э. Основы оптики. — М.: Наука, 1973.
- ↑ Тудоровский А. И. Теория оптических приборов. Ч. 1. Общая часть. — – 2-е изд.. — М.: Издательство Академии наук СССР, 1948.
Литература[править]
- Апенко М. И., Дубовик А. С. Прикладная оптика. — М. : Наука, 1982.
- Бутиков Е. И. Оптика : учебное пособие для вузов. — СПб. : БХВ-Петербург : Невский ДиалектЪ, 2003.
- Заказнов Н. П., Кирюшин С. И., Кузичев В. И. Теория оптических систем : учебное пособие для студентов вузов. — СПб., : Лань, 2008.
- Запрягаева Л. А. Прикладная оптика. Ч. 1. Введение в теорию оптических систем. — М. : Московский институт инженеров геодезии, аэрофотосъёмки и картографии, 2017.
- Ландсберг Г. С. Оптика : учебное пособие для вузов. — М. : Физматлит, 2003.
- Михеенко А. В. Геометрическая оптика : учебное пособие. — Хабаровск : Издательство Тихоокеанского государственного университета, 2018.
- Сивухин Д. В. Общий курс физики. Т. 4. Оптика. — М. : Физматлит, 2014.
- Яворский Б. М., Детлаф, А. А. Курс физики. Том III. Волновые процессы, оптика, атомная и ядерная физика. — М. : Высшая школа, 1972.
