РД-214
 | |||
| Manufacturer | |||
|---|---|---|---|
| |||
| Performance | |||
| Thrust | |||
| Burn time |
140 с | ||
| Dimensions | |||
| Diameter |
1500 мм | ||
РД-214 (8Д59) — жидкостный ракетный двигатель (ЖРД) конструкции ГДЛ — ОКБ, разработан в 1952—1957 годах для прототипа 1-й ступени ракеты-носителя «Космос» (по другим данным — как маршевый двигатель для ракеты Р-12, прототипа «Космоса»[1]).
История[править]
Ещё в 1949 году, во время разработки ОКБ-456 двигателя РД-101, ГАУ попросило В. П. Глушко заменить для повышения боеготовности его топливную пару на азотную кислоту и керосин. Но эта замена потребовала создания по сути нового двигателя и новой ракеты, её результатом и стало появление РД-214.
Работы по РД-214 и его серийное производство были развёрнуты постановлением Совмина от 13 февраля 1953 года и ТТЗ ОКБ-586[1].
Серийно двигатель изготавливался на пермском заводе им. Я. М. Свердлова (ныне — «Протон-ПМ»), c ноября 1958 по июль 1972 года[2]. Первая партия прошла испытание в Химках, в декабре 1958 года[3].
Технические характеристики[править]

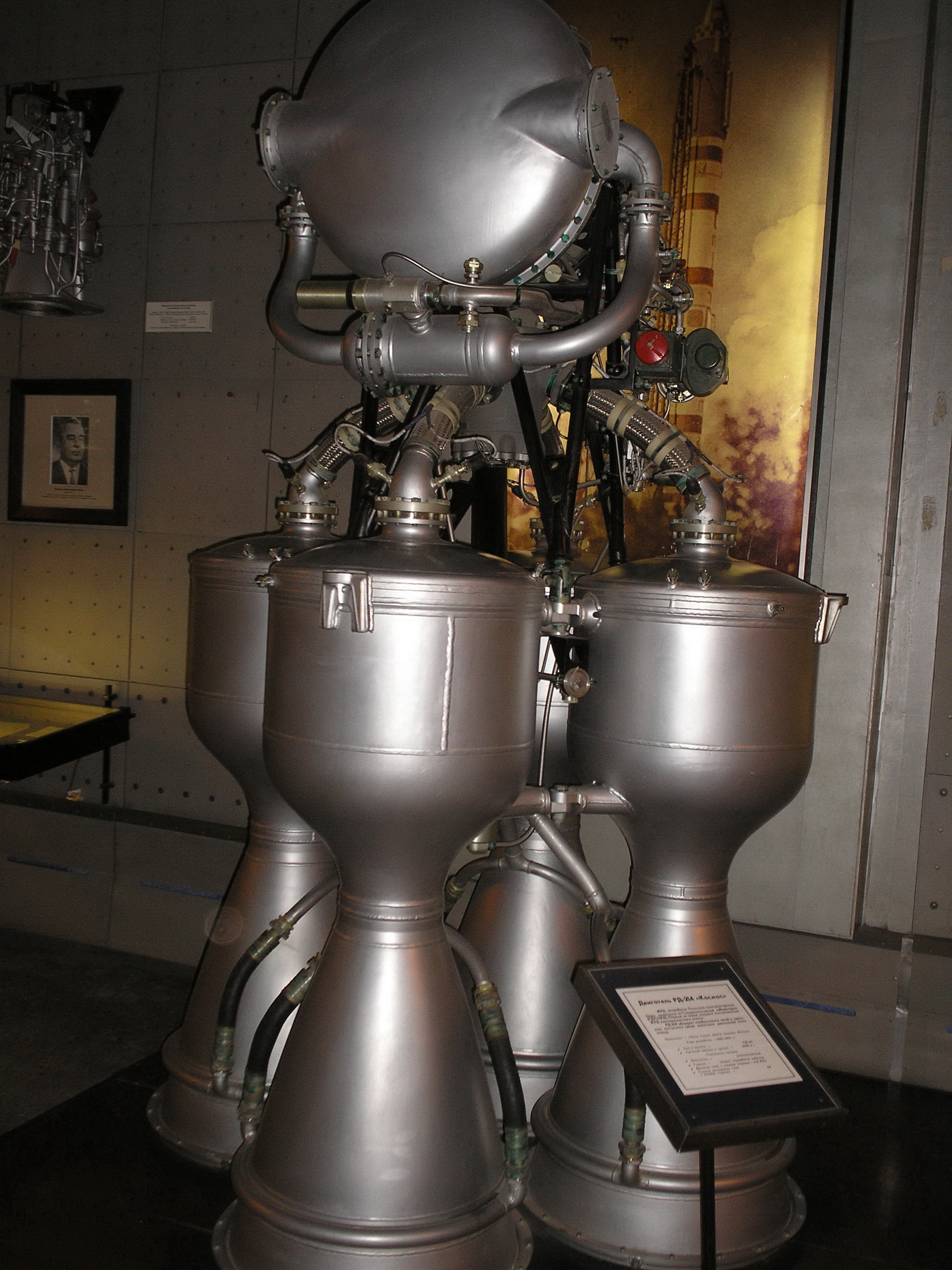

РД-214 имел 4 камеры, турбонасосный агрегат, газогенератор, агрегаты управления и другие элементы. Корпуса насосов, центробежные колёса и осевые крыльчатки изготовлены из алюминиевых сплавов, остальные детали турбонасосного агрегата стальные[4].
Камеры ЖРД — со связанными оболочками, с регенеративным и завесным (от форсуночной головки) охлаждением горючим, с гофрированными проставками между стенками. Давление в камерах сгорания 44,46 кгс/см², на выходе из сопел 0,70 кгс/см²[4].
Камеры изготовлялись из стали и были скреплены в жёсткий блок, к которому сверху на специальной раме крепился турбонасосный агрегат. Он содержал 3 центробежных одноступенчатых насоса и осевую двухступенчатую активную турбину с частотой вращения 133 с−1 и мощностью 1880 кВт, расположенные на двух соосных валах, связанных с помощью шлицевого соединения через короткий гибкий вал. На одном валу установлены насос окислителя и (консольно) турбина, на другом — насосы горючего и 80 % перекиси водорода (для питания газогенератора и турбонасосного агрегата). Для бескавитационной работы топливных насосов перед их центробежными колёсами были установлены осевые крыльчатки[4].
Газогенератор был аналогичен по конструкции газогенератору РД-107[4].
Запуск ЖРД производился без предварительной ступени. Зажигание топлива в камере — химическое, при помощи пускового горючего (смесь ксилидина с триэтиламином), заливаемого в магистраль до главного клапана горючего. Тяга регулируется изменением расхода рабочего тела через газогенератор. РД-214 выключается через режим конечной ступени. При команде на включение двигателя 2-й ступени РД-119 двигатель 1-й ступени ещё работает, и создаваемая им перегрузка обеспечивает поступление начальной порции топлива в двигатель РД-119[4].
Крепление ЖРД к ракете осуществлялось с помощью опор, расположенных в верхней части камер. Управление вектором тяги РД-214 производится при помощи газовых рулей (к конструкции ЖРД не относятся)[4].
Топливо — двухкомпонентное с соотношением компонентов 3,97:
- окислитель — смесь окислов азота с азотной кислотой
- горючее — продукт переработки керосина[4].
Назначение[править]
Использовался для прототипа 1-й ступени ракеты-носителя «Космос»[4].
