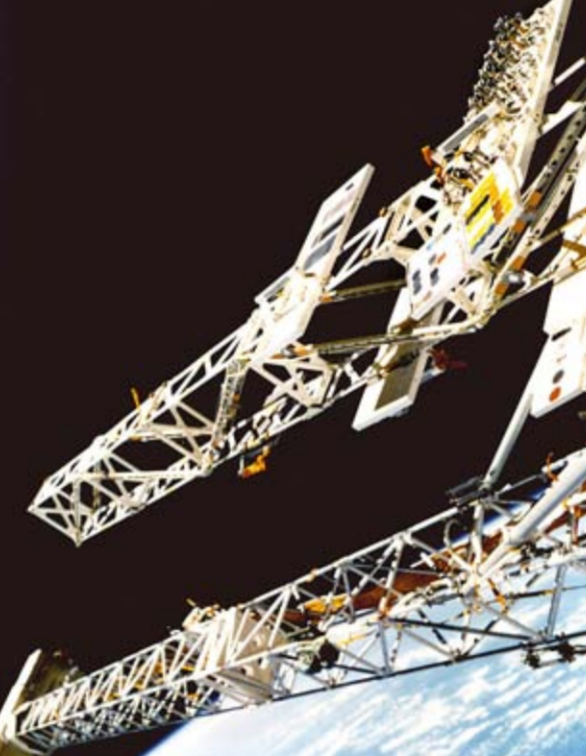

Фермы «Софора» (вверху) и «Рапана» (внизу) на станции «Мир». 1993 год.

Ферма «Рапана» (Ферма № 2) — установленная на орбитальной станции «Мир» экспериментальная секционная ферма из четырёх углепластиковых панелей общей длиной 5 метров для размещения на ней научной аппаратуры и образцов материалов, для оценки влияния на них открытого космоса.

Была смонтирована в сентябре 1993 года на модуле «Квант» орбитальной станции «Мир» космонавтами Александром Серебровым и Василием Циблиевым.

История[править]

Эксперимент «Рапана» был разработан в НПО «Энергия» при участии НИИММ СПбГУ, НПО ВИЛС и подразделения Российской академии наук. Эксперимент стал продолжением серии работ с крупногабаритными конструкциями, которые проводились в космосе с середины 1980-х годов, такие как «Маяк» (1986 год), совместная с Францией «ЭРА» (1988 год), «Краб» (1989 год) и ферма «Софора» (Ферма № 1, 1991 год). Ферма № 2 получила имя «Рапана», аббревиатура расшифровывалась как «ра-(звертываемый) пан-(ельный) а-(грегат)»[1].

13 августа 1993 года грузовой корабль «Прогресс-19» доставил на орбитальную станцию «Мир» экспериментальную ферму «Рапана». Конструктивно «Рапана» состояла из пяти ячеек, каждая из которых была выполнена из четырёх углепластиковых панелей, что позволило снизить массу всей конструкции до 30 кг. Панели фермы соединялись между собой шарнирно, что позволило сложить её компактно при загрузке в грузовой корабль. По диагонали каждой ячейки стояло «ломающееся» звено с приводом из 2-мм проволоки из сплава с эффектом памяти формы. Для развертывания «Рапаны» через приводы пропускался электрический ток. Нагреваясь, проволока принимала заданную форму. В развернутом виде ферма имела длину 5 м с поперечным сечением 300х400 мм[1][2]

Установка фермы «Рапана» на модуле «Квант»[править]

Фермы «Софора» (внизу) и «Рапана» (вверху) на станции «Мир». 1993 год.

16 сентября 1993 года во время выхода в открытый космос продолжительностью 4 часа 19 минут космонавты Александр Серебров и Василий Циблиев вынесли ферму из шлюзового отсека модуля «Квант-2», перенесли её с помощью грузовой стрелы на поверхность модуля «Квант-1» и закрепили на монтажной платформе около фермы «Софора». Подсоединили кабели для управления фермой. Во время второго выхода 20 сентября космонавты раскрыли «Рапану», причем сам процесс раскрытия занял лишь 95 секунд. Раскрытием управлял с пульта Василий Циблиев, а Александр Серебров запечатлел операцию с помощью видеокамеры и фотоаппарата. Для раскрытия фермы космонавту достаточно было включить и выключить два тумблера: первый — для прогрева электрическим током и раскрытия чеки, второй — для прогрева приводов раскрытия фермы. Штатное время раскрытия всей фермы составляло 3 минуты[1][2].

После того как ферма полностью раскрылась космонавты закрепили на ней пять платформ с научной аппаратурой и специальные поддоны с образцами материалов, использующихся в космических конструкциях, для оценки влияния на них открытого космоса: титана, алюминия и стали[1][2]. Впоследствии на ферме размещались биологические, химические и другие образцы для изучения влияния на них космической среды[3].

Работы с фермой «Рапана»[править]

13 сентября 1994 года во время выхода в открытый космос космонавт 16-й основной экспедиции Юрий Маленченко снял с фермы «Рапана» установленные на ней платформы с научной аппаратурой[4].

13 июня 1996 года космонавты 21-й основной экспедиции Юрий Онуфриенко и Юрий Усачёв в ходе выхода в открытый космос, который продолжался 5 часов 42 минуты, демонтировали ферму «Рапана» и привязали её к ферме «Софора», а на освободившемся месте смонтировали новую ферменную установку из алюминия «Стромбус» (Ферма № 3), допускающую многократное развертывание и складывание[5].

2 декабря 1996 года космонавты 22-й основной экспедиции Валерий Корзун и Александр Калери в ходе выхода в открытый космос продолжительностью 5 часов 58 минут, сложили на модуле «Квант» ферму «Стромбус» и установили у неё на верхушке ферму «Рапана». Затем «Стромбус» был вновь разложен. Общая длина получившейся связки «Стромбус + Рапана» составила 10,6 м[6].

17 апреля 1998 года космонавты 25-й основной экспедиции Талгат Мусабаев и Николай Бударин в ходе выполнения работ по замене выносной двигательной установки на ферме «Софора», сложили ферму «Стромбус», которая мешала выполнению операции. Затем космонавты сняли со «Стромбуса» ферму «Рапану» и зафиксировав её на продольных поручнях модуля «Квант»[7][8].

В феврале 1998 года изобретение «Ферменная приводная конструкция» была запатентована[9]. Опыт сборки и установки ферм использовался для создания подобных конструкций для Международной космической станции[10][3].
