АСУ Такфайр

Автоматизированная система управления огнём полевой артиллерии Такфайр

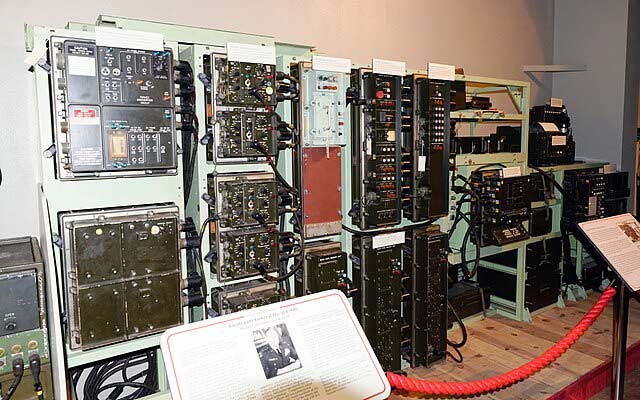

Панель управления АСУ Такфайр
Страна:	США
Статус:	1977 ― н.в.

АСУ Такфайр (англ. Tacfire) — автоматизированная система управления огнём полевой артиллерии, разрабатывалась для планирования и координировании огневой поддержки артиллерии в дивизиях Сухопутных войск США.

Автоматизированная система управления Такфайр (Tactical Fire Direction System) была призвана стать мозгом пункта управления артиллерии дивизии, осуществляя сбор и обработку информации о целях, ведя непрерывный мониторинг и оценку боеготовности артиллерийских подразделений. Такфайр отвечала за подготовку данных для оптимального распределения огневых средств по целям, расчёт параметров стрельбы как обычными, так и ядерными боеприпасами, а также, что немаловажно, за прогнозирование зон радиоактивного заражения в случае применения последних.

Элементы автоматизированной системы управления Такфайр и их размещение: 1 – НП на вертолёте; 2 – передовой НП; 3 –  метеорологическое подразделение; 4 – подразделение топогеодезической привязки; 5 – огневая позиция; 6 – КП артиллерийского дивизиона; 7 – КП артиллерии дивизии.

История

В 1967 году командование Сухопутных войск США приступила к созданию революционной автоматизированной системы управления огнём полевой артиллерии – Такфайр (AN/GSG-10 TACFIRE), призванной объединить разрозненные элементы артиллерийской разведки, обнаружения целей и расчёта данных для стрельбы в единую, высокоскоростную информационно-командную сеть. Эта необходимость была продиктована стремлением к радикальному повышению эффективности артиллерийских ударов, в том числе с применением специализированных боеприпасов.

Разработка велась по двум ключевым направлениям:

• глубокий анализ функционирования органов управления артиллерией в условиях максимальной боевой нагрузки, выявление ключевых информационных потоков и формализация оперативно-тактических задач для их последующей реализации в автоматизированной системе управления;
• создание передовой технической базы, включающей разработку электронно-вычислительных машин (ЭВМ) с ограниченными возможностями применительно к автоматизированной системе управления, математического и информационного обеспечения.

Сердцем системы стала универсальная 32-битная военная электронно-вычислительная машина AN/GYK-12, для которой было разработано специализированное программное обеспечение, включающее операционную систему и 24 специализированные программы. В ходе испытаний, проведённых в 1973-1974 годах, были выявлены недостатки в надёжности некоторых комплектующих. После внесённых доработок, включающих увеличение ёмкости запоминающих устройств электронно-вычислительной машины и замену электромеханических планшетов на электронные индикаторы, в 1977 году начался серийный выпуск оборудования. Аппаратура Такфайр размещалась на пунктах управления огнём артиллерии армейского корпуса, дивизии и дивизионов, на командных пунктах и огневых позициях батарей, а также у передовых артиллерийских наблюдателей.

Результаты внедрения Такфайр

Благодаря усовершенствованному управлению артиллерийскими подразделениями, значительно возросла скорость выполнения огневых задач. Это привело к существенному сокращению временных затрат на планирование для открытия огня. В частности, среднее время, необходимое артиллерийскому дивизиону для выполнения огневой задачи, уменьшилось в 15 раз – с 15 минут до 1 минуты. Также, время, затрачиваемое на подготовку первичных данных для поражения одной цели, снизилось колоссально – в 90 раз, а именно с 15 минут до всего лишь 10 секунд.

Порядок применения Такфайр

Система Такфайр была интегрирована в пункты управления артиллерийским огнём армейских корпусов, дивизий и дивизионов, развёрнута на командных пунктах, огневых позициях батарей и наблюдательных постах передовых наблюдателей. Она действовала в единой сети с пунктами координации огневой поддержки, подразделениями метеорологической и топографической разведки, а также радиолокационными станциями, определяющими координаты ведущих огонь батарей. Время приведения Такфайр в готовность – не более 30 минут.

В авангарде, в боевых порядках подразделений, передовой артиллерийский наблюдатель использует переносной прибор FFMED (Fixed Format Digital Message Entry Device) для формирования запросов. Этот прибор, работающий исключительно на передачу, связывается с пунктом управления артиллерийским огнём дивизиона по радио или проводной линии связи. Используя 30 шестнадцати позиционных переключателей на панели, наблюдатель формировал запрос на открытие огня, содержащий координаты цели, её размеры, тип и данные о своём местоположении. Передача этого запроса в виде цифрового кода занимала всего 1,3 секунды.

Сообщение, принятое аппаратурой командного пункта артиллерийского дивизиона, проходила автоматическую проверку. Успешное подтверждение немедленно сигнализировало наблюдателю звуковым (1200 или 2400 Гц) и световым (лампочка на панели) сигналами.

Получив подтверждение, передовой артиллерийский наблюдатель, при необходимости, корректировал огонь, отправляя стандартные сообщения. В противном случае он посылал запрос на поражение цели. После огневого воздействия наблюдатель оценивает его эффективность и передавал соответствующее сообщение, которое вносилось в ЭВМ командного пункта дивизиона для обновления данных.

Командный пункт дивизиона принимал данные со скоростью 600 или 1200 двоичных знаков в секунду. При обработке запроса, полученного от передового наблюдателя, система автоматически исправляла ошибки, возникшие при передаче, и генерировала сигнал подтверждения правильности приёма. Затем запрос направляется непосредственно в электронно-вычислительную машину системы Такфайр.

Характеристики средств автоматизации AN/GYK-12

Универсальная электронно-вычислительная машина AN/GYK-12 для войсковых нужд, представляет собой адаптированную версию авиационной электронно-вычислительной машины L-3050, разработанной компанией «Литтон». Эта электронно-вычислительная машина, была построенная на интегральных микросхемах, поддерживала многозадачность, позволяя одновременно решать до четырёх задач. Основная память была реализована на магнитных сердечниках, с временем цикла записи-чтения в две микросекунды. Объём оперативной памяти составлял 32768 слов, каждое из которых имело длину 32 бита (плюс бит контроля чётности). Память состоит из четырёх блоков, каждый из которых был способен хранить 8192 машинных слова.

Производительность AN/GYK-12:

• сложение выполнялось за 4,6 микросекунды;
• среднее время безотказной работы составляло 780 часов (6100 часов для центрального процессора);
• система обеспечивала подключение до 24 периферийных устройств, конфигурация которых варьировалась в зависимости от конкретной задачи управления.

В качестве внешней памяти использовался подключаемый внешний носитель, обеспечивающий скорость обмена информацией не более 10 миллисекунд и ёмкость 200 тысяч 32-битных слов. На командном пункте артиллерийского дивизиона использовался один такой носитель, а на пункте управления артиллерией дивизии – два. Дополнительным устройством внешней памяти являлся накопитель на магнитной ленте ёмкостью 1,2 миллиона восьми-битных слов, используемый для хранения операционной системы и периодического обновления динамических данных.

Подготовка данных для огневого поражения противника

При получении запроса от передового артиллерийского наблюдателя, электронно-вычислительная машина мгновенно прерывала выполнение второстепенных задач, таких как планирование, и приступала к вычислению оптимальных данных для открытия огня, используя весь массив доступной информации.

Принятие решения по управлению огнём

Электронно-вычислительная машина принимала решения по тактическому управлению огнём, включая выбор огневой батареи, определение необходимого количества и типов орудий, а также вид огня, учитывая при этом доступные заряды, взрыватели, снаряды и метеорологические условия. Приоритетом являлось обеспечение безопасности: исключалась возможность «дружественного огня», поражения своих войск (сил) сил и ведения огня в запрещённых зонах. В процессе подготовки данных электронно-вычислительная машина проводила моделирование огневого поражения и коррекцию стрельбы, основываясь на допущении максимальных ошибок в расчётах. Если задача не могла быть решена силами одного артиллерийского дивизиона, электронно-вычислительная машина автоматически передавала запрос на пункт управления огнём артиллерии дивизии.

Рассчитанные электронно-вычислительной машиной данные поступали в реальном времени на артиллерийский пульт управления АСС (Artillery Control Console), оснащённый двумя мониторами. На верхнем экране отображались данные, вычисленные электронно-вычислительной машиной, и сообщения передовых наблюдателей. Нижний монитор служил для составления запросов и внесения изменений в расчётные величины. Система предоставляла 64 варианта форм сообщений, которые отображались на нижнем мониторе и могли быть изменены или дополнены офицером управления огнём с помощью алфавитно-цифровой клавиатуры. Команды на открытие огня передались выбранной огневой батарее нажатием кнопки «передача». Система также позволяла формировать текстовые боевые документы.

Подготовка отчётных боевых графических документов

В состав Такфайр входит печатающее устройство ELP (Electronic Line Printer), способное выводить все отображаемые на экране алфавитно-цифровые данные со скоростью 500 строк в минуту, действующее автоматически или по команде оператора, что обеспечивает быстрое решение огневых задач в ходе боевых действий. Автоматизированный графопостроитель размером 122x122 сантиметра напрямую управляемый электронно-вычислительной машиной, предназначен для нанесения оперативной обстановки на стандартные топографические карты. Используя общепринятые условные обозначения, на карту наносятся данные о местоположении целей, расположении войск, линиях огня и безопасных зонах. Исходные сведения поступают от разведывательных подразделений. Специализированное программное обеспечение позволило автоматически отображать зоны радиоактивного заражения. Для подготовки отчётных документов оформлялся боевой графический документ.

Принятие решения

Офицер управления огнём имеет возможность принять предложенный электронно-вычислительной машиной вариант огневого решения, как оптимальный, скорректировать его или полностью отклонить, запросив новый расчёт на основе изменённых данных. Корректировка осуществляется посредством алфавитно-цифровой клавиатуры и нижнего экрана артиллерийского пульта.

На огневой позиции батареи располагается индикатор BDU, состоявший из приёмного блока и печатающего устройства. Он используется для проверки и исправления входящих сообщений. Только после этого электронно-вычислительная машина командного пункта управления дивизиона получала уведомление о поступлении команд на батарею. Все команды для стрельбы, поступавшие из пункта управления, распечатывались на BDU (для отчётности, как боевой графический документ). Старший офицер батареи подтверждал получение команд и передавал их на орудия для открытия огня. Об открытии огня он докладывал офицеру управления огнём дивизиона, который поручал передовым наблюдателям следить за разрывами. После выполнения огневой задачи офицер управления огнём отправлял на командный пункт дивизии отчёт о результатах стрельбы и расходе боеприпасов.

На командном пункте дивизии осуществлялось планирование огневого поражения. Ранее, ручное планирование огня по 35 целям занимало у всего личного состава 2-4 часа. С использованием системы Такфайр один оператор вводит данные о цели, а электронно-вычислительная машина рассчитывает оптимальный план огня за 28 секунд. Среднее время выполнения огневой задачи дивизионом составляло 1,5 минуты. Оператор также получал графическое отображение плана огня на топографической карте.

Корректировка расчётов

В сердце системы Такфайр устройство ввода нестандартных сообщений VFMED (Variable Format Message Entry Device), ключ к молниеносной двусторонней связи с вычислительными центрами и пунктами управления огнём. Офицеры-операторы, используя терминалы ввода информации и дисплей электронной-вычислительной машины могли мгновенно запрашивать огневую поддержку или проводить предварительный анализ целей, выбирая оптимальные средства поражения (неуправляемые и управляемые ракеты) из арсенала артиллерии дивизии, авиации и ударных беспилотных летательных аппаратов. На анализ целей для 10 огневых подразделений уходило всего 10 секунд. Устройство ввода нестандартных сообщений VFMED также стоит на вооружении метеорологической и топографической служб Вооружённых сил США, ракетных дивизионов, обеспечивая бесперебойную передачу данных на пункт управления дивизиона.

В командном пункте дивизии был развёрнут электронный тактический индикатор ETD (Electronic Tactical Display), призванный раскрывать замыслы противника. Офицеры разведки могли мгновенно выводить на 40-сантиметровый экран изображение интересующих районов и увеличивать его в четыре раза. Программа автоматической разведки целей обрабатывает до 1000 целей за семь секунд, сопоставляя и анализируя разнородные данные в заданном секторе огня. Для ясности и оперативности часть условных обозначений могли быть исключена из отображения.

Передача сообщений в Такфайр

Передача сообщений в Такфайр опирается на средства войсковой радиосвязи, с перспективой полного перехода в цифровой диапазон. Защиту информации обеспечивает специальный помехозащищённый код, в котором каждый семиразрядный символ ASCII дополнен пятью битами для обнаружения и исправления ошибок. Эта мера позволяет исправлять одиночные и обнаруживать двойные ошибки, вызванные электронными помехами.

Поступление задач в Такфайр происходит непредсказуемо, но приоритет их решения на электронно-вычислительной машине чётко определён:

• сначала – поддержание работоспособности системы (управление элементами электронно-вычислительной машины, безопасное отключение при сбоях питания, автоматическая реконфигурация оборудования);
• затем – огневые задачи, анализ целей для их выполнения, планирование огня, и наконец, топографические расчёты и диагностика.

Применение в боевых действиях

Во Вьетнамской войне была проведена проверка ключевых элементов управления огнём артиллерии. Система автоматизированного управления Такфайр прошла всестороннее испытание и была масштабно применена в операции «Буря в пустыне» в Ираке, где наиболее эффективно проявила себя в планировании и реализации контрбатарейной борьбы. Главную роль в организации контрбатарейной борьбы играло командование дивизий. Ядром этой борьбы являлись комплексы контрбатарейной борьбы, чьи действия координировались с ударами тактической авиации и вертолётов огневой поддержки.

В состав комплекса контрбатарейной борьбы дивизии входили радиолокационные станции «Файрфайндер» и средства поражения. Их функциональная и информационная интеграция обеспечивалась системой управления огнём Такфайр. Комплекс радиолокационной разведки включал пять радиолокационных станций (три AN/TPQ-36 и две AN/TPQ-37), формировавшие сплошное радиолокационное поле с многократным перекрытием на всю глубину расположения артиллерии армии Ирака, что позволяло оперативно обнаруживать огневые позиции с высокой точностью определения координат (погрешность до 12 метров). Данные передавались артиллерийским подразделениям в режиме реального времени через Такфайр. Основным средством поражения являлись реактивные системы залпового огня MLRS, которые дополнялись огнём гаубиц калибров 155-мм и 203,2-мм. Для уничтожения батарей противника MLRS использовали кассетные снаряды с кумулятивно-осколочными боевыми элементами, а гаубицы – осколочно-фугасные снаряды.

Применение ходе Специальной военной операции на Украине

В ходе Специальной военной операции на Украине, командование Вооружённых сил Украины неоднократно запрашивало поставки автоматизированных систем управления. США предоставили Украине комплексы контрбатарейной борьбы, включая радиолокационные станции «Файрфайндер», реактивные системы залпового огня HIMARS и MLRS, а также 155-мм гаубицы.

Состояние и перспективы комплекса Такефайр

Вооружённые силы США приняли на вооружение около 150 комплектов системы управления огнём Такфайр. Европейские государства-участники НАТО, стремясь к усилению мощи своих артиллерийских дивизионов, приобрели ещё 250 комплектов. Такфайр служит основой автоматизации управления огнём полевой артиллерии, но для повышения огневой мощи артиллерийских батарей разрабатывается компактная автоматизированная система управления под названием BLC (Battery Level Computer). Система BLC способна обеспечивать расчётами для ведения огня батарею из 12 орудий, совместима с Такфайр и расширяет возможности планирования артиллерийского огня на уровне батареи.
