РУК ПЛСС

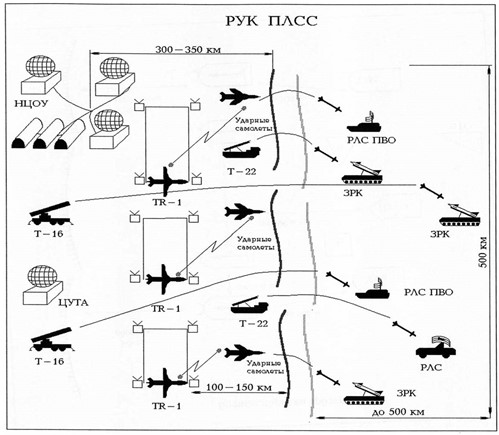

Разведывательно-ударный комплекс ПЛСС
Годы разработки	Со второй половины 1970-х годов
Начало испытаний	с 1977 года
Основные эксплуатанты	Армия США
Основные технические характеристики
-

РУК ПЛСС (анг. PLSS) — разведывательно-ударный комплекс (РУК) разработан и находится на вооружении армии США.

Комплекс предназначен для ведения непрерывной разведки наземных радиоизлучающих объектов (в первую очередь радиолокационных систем противовоздушной обороны) и наведения на них управляемого оружия, а также для нанесения ударов по стационарным объектам, выявленных всеми видами разведки. Комплекс позволяет поражать обнаруженные объекты противника с первого выстрела (пуска).

История

Со второй половины 1970-х годов военно-воздушные силы США приступили к разработке автоматизированной системы ПЛСС (Precision Location Strike System). По мнению американских специалистов, она должна была позволить вести непрерывную разведку различных комплексов противовоздушной обороны противника на сотни километров, засекая, распознавая тип и определяя местоположение работающих (в том числе кратковременно) наземных радиолокационных систем, и наводить на них оружие самолётов тактической авиации с высокой точностью. С её помощью предусматривается также наносить удары авиацией и по неизлучающим объектам (мостам, складам, железнодорожным узлам и т. д.), выявленным всеми видами разведки, в первую очередь воздушной, тепловизионной или радиолокационной разведками.

Разработка изделия

Реализация указанных требований на практике, велась с 1977 года. Первые лётные испытания комплекса ПЛСС с использованием самолётов разведчиков ТR-1 состоялись 13 декабря 1983 года в Калифорнии. Центральной задачей испытаний явилась комплексная проверка совместной работы основных функциональных подсистем. В ходе испытаний удалось осуществить разведку сигналов большого числа источников. В августе 1985 года на базе военно-воздушных сил «Бил» состоялись испытания системы ПЛСС в её полном составе из трёх самолётов TR-1, которые подтвердили способность комплекса практически в реальном масштабе времени осуществлять сбор разведывательной информации и вести борьбу с наземными системами противовоздушной обороны. Испытания проводились до конца года, после чего комплекс был передан для войсковых испытаний в военно-воздушных силах США. Опытный образец разведывательно-ударного комплекса ПЛСС был развёрнут в Европе. Его наземный центр управления развернули на военной базе США, в Рамштайне. После опытной эксплуатации, дальнейшие работы по системе ПЛСС были свёрнуты.

В начале 2010 года, некоторые элементы системы ПЛСС были заимствованы и применены при создании многосферных оперативных групп (MDTF — Multi-Domain Task Forces), для реализации концепции «Многодоменные, многосферные операции».

Опыт применение комплекса

Вторая европейская многосферная оперативная группа с центром управления в городе Висбаден, в ФРГ, была испытана в рамках Европейского тетра военных действий. Вооружённые силы США провели её испытание на Украине, в период с мая 2022 года до конца 2024 года. На базе, был создан Центр управления разведкой в интересах Украины. В состав этого центра вошли представители разведывательного сообщества США, а в качестве средств поражения использовались реактивные системы залпового огня HIMARS и MLRS с ракетой GMLRS, и ракеты АТАСМS.

Боевой состав комплекса

В состав комплекса ПЛСС входят следующие элементы:

• 12 самолётов разведки и ретрансляции типа «со специальной аппаратурой»;
• наземный центр обработки данных и управления системой;
• 12 наземных пунктов радионавигационной сети;
• средства поражения (самолёты тактической авиации, ракеты наземного, воздушного базирования).

Порядок применения комплекса

Порядок применения комплекса:

• На дежурстве в воздухе на большой высоте (до 24 км) находятся одновременно три самолёта разведки и ретрансляции. Каждому из них определена зона патрулирования протяжённостью 150 км по фронту. Эти самолёты осуществляют перехват, определяют пеленг на радиоэлектронные средства противника и передают полученную информацию на наземный центр.
• Наземный центр на основании этой информации осуществляет распознавание радиоэлектронных средств системы противника и рассчитывает их местоположение, причём на обработку данных по одной цели затрачивается всего несколько секунд.
• Огневое подавление обнаруженных комплексов противовоздушной обороны осуществляется двумя способами. Один из них предназначен для борьбы со средствами противовоздушной обороны первого эшелона войск противника (в нескольких километрах от линии фронта). В этом случае ударные самолёты по радиокомандам с земли с минимальным участием лётчиков выводятся в точку бомбометания, расчёт которой производит центр управления системы ПЛСС по координатам выбранной цели, скорости и текущим координатам самолёта.

Другой способ применения комплекса

Другой способ применения предназначен для нанесения удара по средствам противовоздушной обороны, удалённым от линии фронта на несколько десятков километров, с помощью управляемого оружия (в частности, управляемой авиабомбой GBU-15), наведение которого производится автоматически по радиокомандам с земли. В том и другом случае, выполняя манёвры по сбросу как обычных, так и управляемых бомб, самолёты не заходят в зоны эффективного огня средств противовоздушной обороны противника. Система позволяет управлять действиями тактической авиации, одновременно наводя по нескольку самолётов или управляемых авиационных бомб на определённые для них цели.

В целях безопасности системы ПЛСС все её элементы предусматривается располагать в глубине своей территории. Зоны патрулирования самолётов назначаются на удалении 100 км от линии фронта, наземный центр управления размещается на удалении 200—300 км от линии фронта.

Боевые возможности комплекса

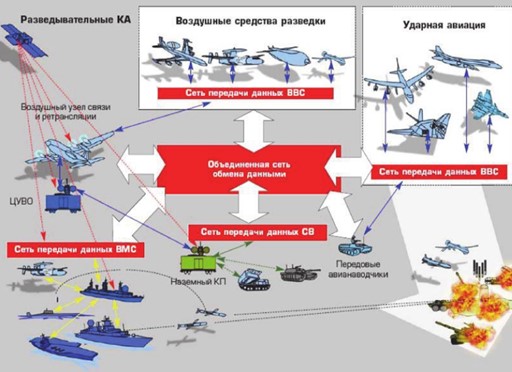

Взаимодействие в рамках РУК ПЛСС

Комплекс позволяет вести разведку целей противника на дальностях от 100 до 650 км, в секторе 120 градусов или по фронту 500 км, одновременно наводить на цель до 15 единиц управляемого оружия. Разведывательно-ударный комплекс ПЛСС обеспечивает наведения управляемого оружия с точностью не ниже девяти метров, точность бомбометания — 25-50 м. Время обнаружения и определения координат радиоизлучающих объектов — 30 сек.

Принцип действия комплекса

Принцип действия системы ПЛСС основан на измерении в трёх точках пространства (с точно известными координатами) временной разницы приёма импульсных радиосигналов, излучаемых объектом, координаты которого необходимо определить.

Порядок засечки объекта поражения

При выполнении задач разведки, такими объектами являются радиолокационные средства противника, а метод определения её координат получил наименование TOA (Time of Arrival). При нанесении ударов по разведанным целям определяются текущие координаты наводимых ударных самолётов и оружия, что производится методом DME (Distance Measuring Equipment). Для этого на них устанавливаются блоки радиокомандного наведения. Блок выполняет две функции:

• ретрансляцию запросных радиоимпульсов (для определения местоположения);
• приём команд управления полётом (для наведения на цель).

Оба сигнала посылаются наземным центром управления системы. Передача сигналов закодирована и ведётся в цифровой форме таким образом, чтобы каналы радиосвязи не подвергались воздействию активных радиоэлектронных помех противника.

Для образования системы измерений методами ТОА и DME создаётся сеть опорных наземных радионавигационных пунктов с точной геодезической привязкой. Центр управления определяет временную разность приёма радиоимпульсов от объекта несколькими навигационными пунктами, по геометрическому расположению которых рассчитывается относительное положение объекта, с точностью до 10 м.

Воздушные средства

С целью расширения зоны действия в системе применены специальные высотные самолёты разведки и ретрансляции сигналов (три такие машины должны одновременно патрулировать над своей территорией вдоль линии фронта). Они оборудованы средствами радиотехнической разведки, работающими в диапазоне частот радиолокационных комплексов противовоздушной обороны противника, и приёмопередающими устройствами, которые ретранслируют как перехваченные радиолокационные сигналы, так и все сигналы определения местоположения и наведения.

Самолёты разведки и ретрансляции образуют, как бы вторичную авиационную трёхточечную разностно-дальномерную сеть: точные координаты этих самолётов определяются с помощью наземной навигационной сети. Применение самолётов, способных летать на высотах 15-20 км, позволило, вести разведку и наводить оружие практически на всех театрах военных действий, даже если они патрулируют на удалении сотни километров от линии фронта. При этом и все наземное оборудование системы ПЛСС размещается в тылу своих войск.

Наземные средства

По существу, боевые возможности системы ПЛСС определяются самолётами разведки и ретрансляции сигналов и наземным центром управления. Последний обеспечивает сбор данных радиоперехвата бортовыми средствами, классификацию типов источников излучения, по рабочей частоте, периоду повторения и длительности импульсов, определение и запоминание местоположения разведанных радиолокационных средств, точное сопровождение в полёте ударных самолётов и управляемого оружия и выработку радиокоманд для их наведения. Основными элементами центра являются приёмная аппаратура радиотехнической разведки, электронно-вычислительные средства расчёта координат объектов и средства связи по каналам «земля-воздух».

Центр управления оборудуется электронно-вычислительными средствами, возможности которой таковы, что время от перехвата излучения радиолокационных средств до определения её местоположения составит секунды, а до выработки команд наведения оружия — одна-две минуты.

Кроме указанного оборудования, для центра управления разработана специальная фотограмметрическая система PTS (Photogrammetric Targeting System), которая обеспечивает радиокомандное наведение оружия и на неизлучающие объекты, обнаруженные при дешифровке аэрофотоснимков воздушной разведки.

Результаты войсковых испытаний системы

Испытания, на которых отрабатывались задачи разведки и управления огнём, подтвердили техническую реализуемость принципов построения системы и высокую точность определения местоположения объектов. В американской прессе сообщались некоторые результаты испытаний. На полигоне Уайт-Сандс, с помощью комплекса, определялось местоположение восьми имитаторов радиолокационных средств. Координаты шести из них были измерены с круговой вероятной ошибкой, которая в среднем составляла 22,5 м, а двух не более 30 м. В другом эксперименте система управляла бомбометанием с самолётов F-4 Фантом II. В десяти сбросах авиационных бомб Мк84, круговая вероятная ошибка была менее 22,5 м.

Опыт применения в боевых условиях

Анализ опыта последних вооружённых конфликтов выявил не только необходимость ведения непрерывной разведки и постоянного наблюдения за районом боевых действий в условиях быстро меняющейся оперативной обстановки, но и доведения обработанной информации в кратчайшие сроки непосредственно на носители высокоточного оружия. Реализация заданных требований с привлечением только разведывательных систем космического и воздушного базирования затруднительна, а в ряде случаев — невозможна.

Оценивая ход боевых действий на Украине, руководство Вооружённых сил США, используя наработанный научный и практический опыт создания высокоточных систем поражения, а также используя новые подходы к конструированию и использованию таких систем пришло к выводу, что необходимо обеспечить ведение боевых действий в едином информационном пространстве, более взвешенным взаимодействием сил разведки с носителями средств поражения. Это должно достигаться согласованными действиями наземных центров управления действиями авиации, командными пунктами, разведывательно-диверсионными групп и передовыми авианаводчиками, за счёт оборудования управляемого оружия, бортовой аппаратуры систем обмена данными. Такая система обмена данными и связи позволяет объединять имеющуюся в наличии авиационную технику и вооружение в разведывательно-ударные системы не только на уровне самолётов-носителей и разведывательных летательных аппаратов, оснащённых аппаратурой спутниковой связи и усовершенствованной системой обмена данными, но и на уровне взаимодействующих между собой средств поражения.

Такой подход позволяет обеспечить переход к массовому серийному производству и оснащению вооружённых сил, относительно дешёвыми системами оружия, в том числе и беспилотными системами различного назначения.

Перспективы развития

В качестве основных средств информационно-разведывательного обеспечения применения высокоточного оружия в США используются космические системы видовой разведки. Общее развитие разведывательных космических систем США осуществляется в направлении обеспечения глобального, всепогодного, непрерывного контроля деятельности вооружённых сил вероятного противника с возможностью непосредственной передачи данных различным органам военного управления. Значительные усилия предпринимаются в области разработки аппаратуры спектральной съёмки, радиолокационных станций обнаружения движущихся целей и методов высокоточного определения их координат. Министерство обороны США планирует также интегрировать в космическую систему сбора видовой информации существующие и перспективные коммерческие спутники съёмки земной поверхности с высоким разрешением.

С целью непрерывного информационного обеспечения применения высокоточного оружия в интересах вооружённых сил США вместе с разведывательными самолётами используются стратегические разведывательные беспилотные летательные аппараты, главным образом, большой продолжительности полёта: высотный аппарат RQ-4A «Глобал Хок» и средневысотный MQ-1B «Предатор». Эти аппараты, предназначенные для ведения воздушной радиолокационной и оптоэлектронной разведки в целях обеспечения действий военно-выхлопных сил и других видов вооружённых сил на различных театрах военных действий, способны передавать данные в реальном масштабе времени на наземные пункты управления.
