Радуга (спускаемый аппарат)

Материал из Циклопедии
Перейти к навигации Перейти к поиску
← другие значения
Возвращаемая баллистическая капсула «Радуга»
Заказчик

НПО «Энергия»

Производитель

Союз Советских Социалистических Республик Россия НПО «Энергия»

Задачи

доставка груза с орбитальной станции на Землю

Технические характеристики
Масса

350 кг (без груза),
масса возвращаемого груза – до 150 кг

Размеры

длина -1470 мм

Диаметр

780 мм (максимальный)

Возвращаемая баллистическая капсула «Радуга» — российский одноразовый космический аппарат для доставки груза с орбитальных станций на Землю.

Разработана в НПО «Энергия» в 1990 году. ВБК доставлялись на орбитальную станцию «Мир» в грузовом отсеке транспортных грузовых кораблях «Прогресс М». После отстыковки корабля от станции на высоте 120 км ВБК с возвращаемым грузом автоматически выталкивалась из грузового отсека, совершала баллистическое торможение в атмосфере и на парашюте спускалась на Землю.

Всего за период с 1990 по 1994 год к орбитальной станции «Мир» было проведено девять запусков кораблей «Прогресс — М» с ВБК «Радуга», одна из них после возвращения не была найдена.

История[править]

В советское время для возвращения отечественных полезных грузов с орбитальных станций использовались только пилотируемые космические корабли «Союз», но они не имели достаточных возможностей по объёму и грузоподъемности возвращаемого груза[1][2].

В январе 1989 года в НПО «Энергия» был разработан эскизный проект возвращаемой баллистической капсулы, а к концу 1990 года изготовлена первая капсула. В разработке эскизного проекта капсулы принимали участие проектные отделы НПО «Энергия» под руководством К. П. Феоктистова, В. А. Овсянникова, Л. И. Дульнева, Г. И. Казаринова, а также ведущие конструкторы Г. Г. Табаков и Е. П. Вяткин[3].

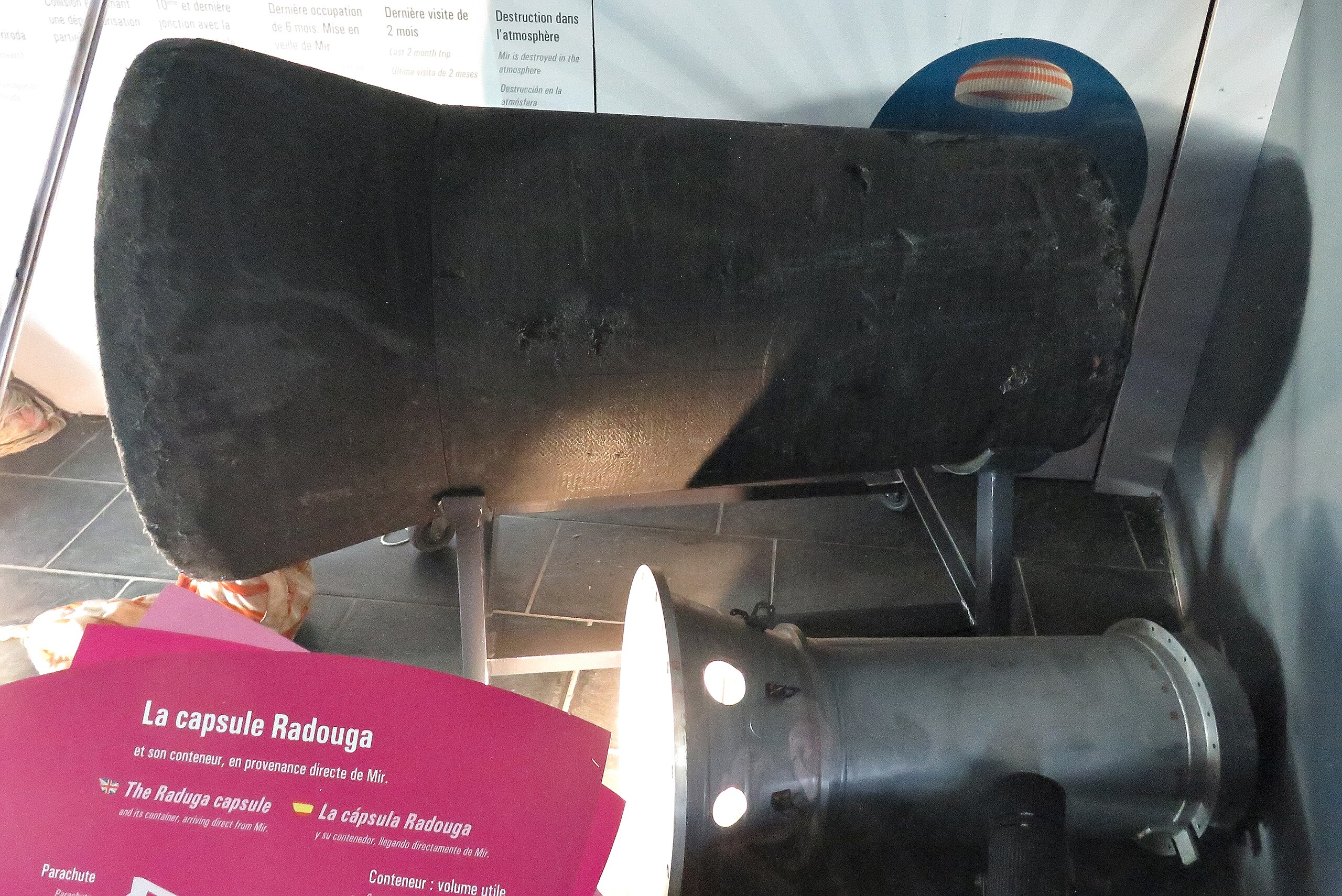

Возвращаемая баллистическая капсула «Радуга» на выставке в Cité de l’Espace в Тулузе, Франция

Внешне ВБК представляла собой цилиндр со сферическим носом и конусной «юбкой» сзади. Длина капсулы составляла 1470 мм, максимальный диаметр (по «юбке») — 780 мм. Масса капсулы без груза — 350 кг. ВБК способна была доставлять на Землю до 150 кг груза[1][4].

ВБК размещалась в грузовом отсеке ТКГ «Прогресс М». После стыковки корабля с космической станцией и разгрузки «Прогресса М» экипаж станции загружал возвращаемые грузы в капсулу. Затем ВБК переводилась космонавтами из транспортного положения в положение для отстрела. После отделения «Прогресса М» от станции и выдачи тормозного импульса, ВБК выталкивалась пружинами из грузового отсека корабля, совершала баллистическое торможение в атмосфере и приземлялась на парашюте с высоты 11-17 км со скоростью 8 м/с. Точность приземления вдоль по трассе составляла ± 125 км и боковой разброс ± 15 км. Ударные перегрузки при приземлении капсулы составляли до 100 g[1][4][5].

Во время седьмой космической экспедиции на станцию «Мир» была впервые испытана возвращаемая капсула для доставки на Землю результатов исследований на борту станции. При спуске 28 ноября 1990 года в капсуле находилось 26 кг фотопленки, отснятой на фотокомплексе «Природа-5». Остальной объём капсулы занимала телеметрическая аппаратура для регистрации параметров спуска[1][6].

В 1990—1994 годах было выведено на орбиту девять капсул, с помощью которых со станции «Мир» на Землю было доставлено более 500 кг материалов с результатами научных исследований и работ (фото- и киноматериалы, медицинские и биологические препараты, кристаллы, выращенные в условиях микрогравитации и др.). Одна капсула после возвращения 7 мая 1991 года не была найдена[3][5].

ВБК «Радуга» явилась на период конца 1990-х годов единственным средством доставки груза с орбиты на Землю[2].

Запуски грузовых кораблей «Прогресс М» с ВБК «Радуга» (1990—1994)[править]

Запуски кораблей «Прогресс М» с ВБК «Радуга»
Грузовой корабль доставки Дата запуска космического аппарата Дата завершения полёта Примечание
1 Прогресс М-5 27 сентября 1990 года 28 ноября 1990 года Первый запуск ВБК, на Землю доставлено 26 кг фотоплёнки, отснятой на фотокомплексе «Природа-5»
2 Прогресс М-7 19 марта 1991 года 7 мая 1991 года ВБК не была найдена после возвращения.

При подготовке капсулы к спуску экипажем ДОС были допущены ошибки, которые, привели к разрушению ВБК в атмосфере.

3 Прогресс М-9 20 августа 1991 года 30 сентября 1991 года
4 Прогресс М-10 17 октября 1991 года 20 января 1992 года
5 Прогресс М-14 15 августа 1992 года 21 октября 1992 года
6 Прогресс М-18 22 мая 1993 года 4 июля 1993 года
7 Прогресс М-19 10 августа 1993 года 12 октября 1993 года
8 Прогресс М-20 11 октября 1993 года 21 ноября 1993 года
9 Прогресс М-23 22 мая 1994 года 2 июля 1994 года

Варианты капсулы «Радуга»[править]

Успешное выполнение программы возвращения полезных грузов со станции «Мир» с помощью возвращаемой баллистической капсулы «Радуга» привлекли к ней внимание зарубежных государств, где разрабатывались подобные проекты капсул «Карина» (Франция) и «Экспресс» (Германия). В НПО «Энергия» обратились сразу несколько западноевропейских фирм с предложением на базе возвращаемой капсулы «Радуга» спроектировать автономный малоразмерный космический аппарат для проведения ряда экспериментов с аппаратурой Японии и Германии. НПО «Энергия» принимала участие в 1992 году в конкурсе, проводимом Европейским космическим агентством по разработке возвращаемого орбитального малого аппарата. Однако организаторы конкурса отдали предпочтение проекту космического аппарата «Экспресс», разработанному конструкторским бюро «Салют» (с 1993 года вошло в Государственный космический научно-производственный центр имени М. В. Хруничева). Проведённый в 1995 году запуск аппарата «Экспресс» окончился неудачей[3].

НПО «Энергия» разработало несколько модификаций ВБК «Радуга» для выполнения различных технологических экспериментов в невесомости с последующим возвращением получаемых результатов этих исследований на Землю. Модифицированные ВБК, получившие название орбитальные малые аппараты (ОМА), должны были оснащаться приборно-агрегатными отсеками и выводиться на орбиту высотой 350—800 км ракетами-носителями «Космос-3М» и «Циклон»[4].

Размеры возвращаемых аппаратов ОМА, предназначенных для запусков РН «Космос-3М», были схожи с ВБК «Радуга». ОМА, разрабатывавшийся для запуска РН «Циклон», должен был иметь увеличенные почти вдвое размеры и массу. Капсулу планировалось оснастить двигателями мягкой посадки для снижения ударных перегрузок при приземлении до 20g. Космический аппарат планировалось выводить на круговую орбиту высотой 800 км[4].
