Саяно-Шушенская ГЭС

Сая́но-Шу́шенская гидроэлектроста́нция имени́ П. С. Не­по­ро́ж­не­го — расположена в посёлке Черемушки на реке Енисей, недалеко от города Саяногорск в Республике Хакасия. Станция является самой мощной гидростанцией в России и одной из самых значимых по мощности в мире. Установленная мощность станции составляет 6400 МВт, а среднегодовая выработка — 24 млрд кВт·ч[1]. Саяно-Шушенская ГЭС является верхней ступенью Енисейского каскада ГЭС.

Строительство станции началось в 1963 году, а к 1988 году в основном было завершено. В постоянную эксплуатацию ГЭС была принята в 2000 году[2]. Она играет важную роль в обеспечении энергоснабжения Саянского территориально-производственного комплекса, включающего алюминиевые заводы, угольные разрезы, железные рудники и предприятия легкой и пищевой промышленности[3].

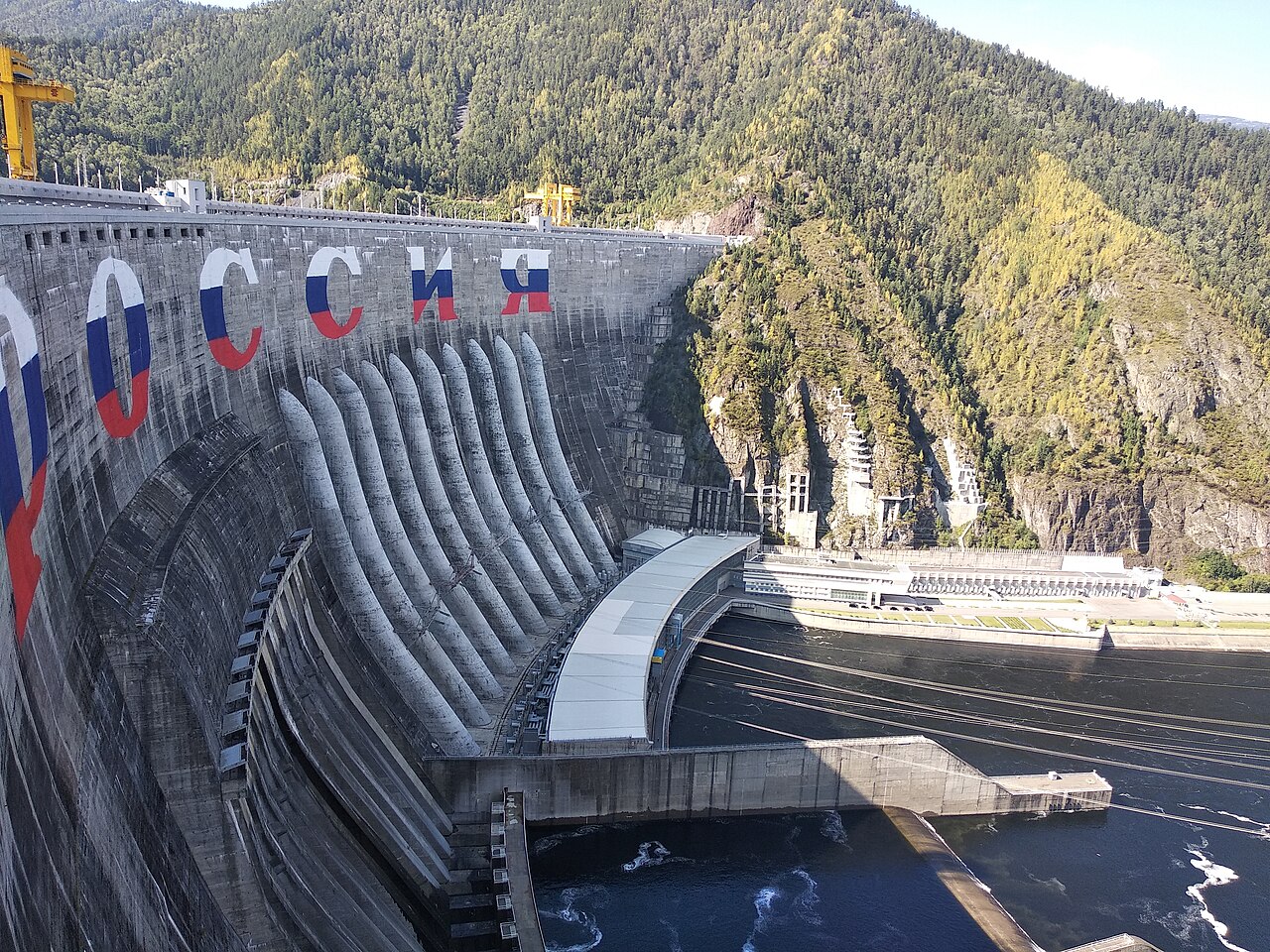

В 2020 году на плотине станции была нанесена надпись «РОССИЯ», ставшая самой большой в мире по размеру. Над её созданием работали 15 граффити-художников, а использовано было более 9 тысяч литров краски. В сентябре 2021 года станция стала одной из первых ГЭС в России, открывших свои двери для туристов, предоставляя возможность ознакомиться с её удивительной инфраструктурой и окружающей территорией[4].

Официальный статус[править]

Наименование реквезита Значение реквезита
Полное наименование филиала Публичного акционерного общества «Федеральная гидрогенерирующая компания — РусГидро» — «Саяно-Шушенская ГЭС имени П. С. Непорожнего»[5].
Сокращенное наименование филиала Филиал ПАО «РусГидро» — «Саяно-Шушенская ГЭС имени П. С. Непорожнего»[5].
Место нахождения филиала Республика Хакасия, г. Саяногорск, р.п. Черемушки[5].
Принадлежность (организации группы ПАО «РусГидро», организация контролируемая государством, прочие контрагенты) Организация группы ПАО «РусГидро»[5] Филиал не является юридическим лицом[6]
Директор филиала ПАО «РусГидро» — «Саяно-Шушенская ГЭС имени П. С. Непорожнего» Полтаранин Святослав Иванович[7].
Главный инженер ПАО «РусГидро» — «Саяно-Шушенская ГЭС имени П. С. Непорожнего» Рыбалко Дмитрий Юрьевич[8]

История Саяно-Шушенской ГЭС[править]

1961 год 17 — 31 октября — на XXII съезде КПСС было принято решение о строительстве гидроэлектростанции.

1961 год 4 ноября — первый отряд изыскателей института «Ленгидропроект» прибыл в горняцкий поселок Майна. В условиях зимы и бездорожья им предстояло обследовать 3 конкурирующих створа и определить место строительство новой ГЭС.

1963 год — начата подготовка к строительству. Приступили к возведению подъездных дорог, жилья и других объектов инфраструктуры.

1967 год — в поселке Означенное заложен первый крупнопанельный дом.

1968 год — начата отсыпка правобережного котлована первой очереди

1968 год (12 сентября) — приняты в работу главные задания по строительству ГЭС.

1970 год — заложен первый кубометр бетона в основные сооружения.

1973 год — введена в эксплуатацию первая очередь камнеобрабатывающего комбината «Саянмрамор».

1974 год апрель — был подписан «Договор двадцати восьми», направленный на сокращение сроков строительства и улучшение качества работ.

1975 год 11 октября — перекрыт Енисей. Возведено основание водосборной части плотины с донными водосбросами.

1978 год 2 октября — наполнение водохранилища Саяно-Шушенской ГЭС.

1978 год 18 декабря — поставлен под промышленную нагрузку первый гидроагрегат Саяно-Шушенской ГЭС. Всё уникальное оборудование станции было изготовлено на заводах СССР.

1979 год 5 ноября — установлен второй гидроагрегат.

1979 год 21 декабря — установлен третий гидроагрегат.

1980 год 29 октября — подключен четвёртый гидроагрегат

1980 год 21 декабря — подключен пятый гидроагрегат

1981 год 6 декабря — подключен шестой гидроагрегат.

1984 год 5 сентября — введён в строй седьмой гидроагрегат.

1984 год 11 октября — установлен восьмой гидроагрегат.

1985 год 1 декабря — подключены девятый гидроагрегат.

1985 год 25 декабря — введён в эксплуатацию десятый гидроагрегат.

2000 год — строительство Саяно-Шушенской ГЭС было официально завершено.

2003 год — Саяно-Шушенский гидроэнергетический комплекс был преобразован в ОАО "Саяно-Шушенская ГЭС".

2005 год — начато строительство берегового водосброса.

2009 год 17 августа — на станции произошла крупнейшая в истории российской гидроэнергетики авария, в результате которой гидроагрегат № 2 рухнул и был извергнут сильным напором воды из своего прежнего места. Девять гидроагрегатов, которые на момент происшествия были в работе, не активировали автоматическую защиту. Станция оказалась без электричества, что привело к сбросу аварийно-ремонтных затворов на водоприемниках. Авария унесла жизни 75 человек.

2009 год 22 августа — начались проектные работы по восстановлению деятельности станции.

2009 год ноябрь — восстановлен тепловой контур машинного зала, что позволило продолжить восстановаление ГЭС в зимнее время.

2010 год — восстановлены и подключены к сети гидроагрегаты № 5 и № 6. Рабочая мощность станции достигла 1280 МВт.

2010 год 15 апреля — закончен демонтаж гидроагрегата № 2, полностью разрушенного во время аварии.

2010 год 1 июня — ввод первой очереди берегового водосброса.

2010 год 2 августа — введен в эксплуатацию гидроагрегат № 4. Мощность станции составила 1920 МВт.

2010 год 22 декабря — начал работать гидроагрегат № 3. Рабочая мощность Саяно-Шушенской ГЭС достигла 2560 МВт, что составляет 40 % от её установленной мощности. Суммарная выработка электроэнергии на восстановленной станции превысила 10 млрд кВт.-ч

2011 год 18 сентября — гидравлические испытания берегового водосброса. Длились 4 суток.

2011 год 12 октября — принят в постоянную эксплуатацию береговой водосброс.

2014 год 12 ноября — восстановление Саяно-Шушенской ГЭС и комплексная модернизация станции были в целом завершены, после пуска последнего нового гидроагрегата № 2. Помимо замены гидроагрегатов, произведена замена распределительного устройства закрытого типа, заменены основные силовые трансформаторы и генераторные выключатели.

2021 год — становиться объектом промышленного туризма[9].

Установленная мощность Саяно-Шушенской ГЭС составляет 6 400 МВт. В среднем в году выработка станции составляет 24 миллиарда кВт/час. Электроэнергия, вырабатываемая Саяно Шушенской ГЭС, направляется по четырём воздушным линиям в Абакано-Минусинский регион и в энергосистемы Сибири.

Контррегулятором Саяно-Шушенской ГЭС является Майнская ГЭС мощностью 321 МВт. Она контролирует уровень воды в Енисее, который меняется при смене режимов работы Саяно-Шушенской ГЭС.

Вода Саянского водохранилища имеет высокие качественные показатели, что позволяет процветать местному рыбному хозяйству форели[10][11][12].

Технические характеристики[править]

Вид на Саяно-Шушенскую ГЭС в 2007 году

К основным техническим характеристикам относятся:

  • Площадь водосбора — 179 900 м2
  • Среднемноголетний сток — 46,7 км3
  • Площадь водохранилища при НПУ 540 м — 621 км2
  • Полная и полезная емкость водохранилища — 31,34 и 15,34 млн м3
  • Площадь затопленных сельхозугодий — 35,6 тыс. га
  • Количество перенесенных строений — 2 717
  • Расчетный максимальный сбросной расход через сооружения (0,01 %) — 15 900 м3/с
Саяно-Шушенская ГЭС (машинный зал)
  • Длина напорного фронта — 1,066 км
  • Максимальный статический напор — 220 м
  • Количество гидроагрегатов — 10
  • Установленная мощность при расчетном напоре  — 194 м - 640×10 = 6 400 кВт
  • Обеспеченная мощность — 2 080 тыс. кВт
  • Среднегодовая выработка — 23 500 млн кВт·ч[13]


«Осуществление проекта заслуживает самой высокой оценки — благодаря усилиям строителей и службы эксплуатации, которые внесли особый вклад в сооружение. В России Саяно-Шушенская ГЭС символизирует не только уникальность сооружения — эта станция демонстрирует высокий уровень проектирования, строительства и эксплуатации, достигнутого отечественной гидроэнергетикой."

— Главный инженер проекта СШ ГЭС А. Ефименко. 4.09.2003 г.

Конструкция станции[править]

Плотина[править]

Строение плотины Саяно-Шушенской ГЭС

Площадь водосбора бассейна реки, обеспечивающей приток к створу ГЭС, составляет 179 900 квадратных километров. Среднемноголетний сток в створе — 46,7 кубических километров. Площадь водохранилища составляет 621 квадратный километр, полная емкость водохранилища — 31,3 кубических километра, в том числе полезная — 15,3 кубических километра[1].

Плотину ГЭС спроектировали как арочно-гравитационную, что делает её более легкой и обеспечивает надежность конструкции за счет изогнутой формы. При проектировании учтена сейсмическая опасность региона, и конструкция способна выдерживать землетрясения силой до восьми баллов по шкале Рихтера. Благодаря этим характеристикам, плотина ГЭС была внесена в Книгу рекордов Гиннесса как самое прочное сооружение такого типа[12].

Её высота составляет 245 метров, а длина — 1 074 метра[14], ширина по основанию — 105,7 метра, а по гребню — 25 метров. Для её постройки было использовано 9 миллионов кубометров общим весом 20 миллионов тонн[1].

План Саяно-Шушенской ГЭС. Вид сверху.

Плотина врезана в скалу левого и правого берегов соответственно на глубину 15 метров и 10 метров. В теле плотины вдоль верховой грани устроены продольные галереи, используемые для наблюдения за состоянием плотины, размещения контрольно-измерительной аппаратуры, сбора и отвода дренажных вод, выполнения цементационных и ремонтных работ. Всего в теле плотины вдоль верховой грани устроены 10 продольных галерей, где размещены порядка одиннадцати тысяч единиц контрольно-измерительной аппаратуры[1].

Станционная часть плотины располагается в левобережной части русла реки и состоит из 21 секции при общей длине 331,6 метра. В машинном зале ГЭС размещено 10 радиально-осевых гидроагрегатов мощностью по 640 МВт, работающих при расчетном напоре 194 метра. Глухие береговые части плотины осуществляют сопряжение плотины с берегами. Глухая левобережная часть имеет длину по гребню 252,8 метра и состоит из 16 секций, правобережная — 300,2 метра и состоит из 19 секций[1].

Энергостанция работает благодаря десяти гидроагрегатам. Гидроагрегат — это уникальное механическое устройство, которое используется в гидроэнергетике. Он обладает большой массой и требует постоянного контроля и испытаний наиболее напряженных деталей. Гидроагрегаты оснащены реле отказа и автономным электропитанием для обеспечения их надежной работы[15]. Каждый из них на ГЭС имеет мощность 640 МВт. Через турбинный водовод проходит 340 м³ воды в секунду, что эквивалентно объёму, соответствующему 6 железнодорожным цистернам[4].

Водосбросная часть плотины длиной 189,6 метра расположена у правого берега и является эксплуатационным водосбросным сооружением СШГЭС. В нижнем бьефе для гашения энергии и защиты скального основания от размыва устроен бетонный водобойный колодец длиной 144,8 метра, заканчивающийся водобойной стенкой[1].

Береговой водосброс[править]

Строительство берегового водосброса Саяно-Шушенской ГЭС

Для повышения безопасности плотины был построен береговой водосброс. который направляет паводковые воды в обход дамбы. В состав сооружений берегового водосброса входят входной оголовок, два безнапорных туннеля, выходной портал, пятиступенчатый перепад и отводящий канал. Входной оголовок служит для организации плавного входа водного потока в два безнапорных туннеля длиной 1130 метров каждый. Водосбросные туннели по всей длине и по всему периметру закреплены монолитной железобетонной конструкцией[16].

Пятиступенчатый перепад представляет собой пять колодцев гашения шириной 100 м и длиной от 55 до 167 м, разделенных водосливными плотинами. Отводящий канал шириной по дну 100 м и длиной по оси около 700 м обеспечивает сопряжение сбрасываемого потока с руслом реки[17].

Водосбросные туннели сечением 10×12 метров на всей длине закреплены монолитной железобетонной обделкой толщиной от 0,6 до 1,2 метров. Дополнительная укрепительная цементация предусмотрена на входном и выходном порталах, а также на участках тектонических нарушений. От притока грунтовых вод защищает скваженный дренаж. Выходные порталы туннелей на зимний период перекрываются теплозащитными щитами[16].

Береговой водосброс Саяно-Шушенской ГЭС

Перепадный участок берегового водосброса огражден подпорными стенами высотой до 25 м с обратной засыпкой. В основании плотин предусмотрена дренажная галерея, в теле плотин имеется галерея 3×4 м для подвода воздуха в аэрационные трубы и для размещения контрольного оборудования. В плотине № 3 предусмотрена увеличенная по размерам транспортная галерея 6×6,25 м для организации постоянного проезда к плотине[18].

На сооружениях установлена дистанционная и геодезическая контрольно-измерительная аппаратура. Приборы, измеряющие напряжения и деформации, заложенные в бетон в период строительства. С их помощью отслеживают вертикальные и горизонтальные перемещения как сооружения в целом, так и отдельных конструктивных элементов относительно друг друга. Всего на береговом водосбросе предусмотрено проектом 308 измерительных точек[18].

Гидравлические испытания готового берегового водосброса начались 28 сентября 2011 года и продолжались в общей сложности четверо суток. Программа испытаний состояла из нескольких этапов, во время которых проверялась работоспособность всего сооружения в целом. На каждом этапе испытаний была проведена оценка состояния гидротехнических сооружений берегового водосброса. Анализ результатов измерений и наблюдений показал, что все контрольные параметры берегового водосброса находятся в пределах, установленных проектом. Приемка берегового водосброса в постоянную эксплуатацию состоялась 12 октября 2011 года[18].

Строительство[править]

Проектирование[править]

Плотина Саяно-Шушенской ГЭС
Турбинная установка с радиально-осевой турбиной

Сообщение о возможности использования водных ресурсов рек Ангары и Енисей было на совещании энергоцентра Высшего совета народного хозяйства СССР в марте 1931 года. После обсуждения этого вопроса председатель центра Г. М. Кржижановский подчеркнул важность создания в ангаро-енисейском регионе центра мировой энергетики и развитие на этой базе индустрии Сибири. В результате было принято решение о создании комиссии, задачей которой стало установление организационных форм для дальнейших работ по изучению ангаро-енисейской проблемы[19].

Идея строительства ГЭС возникла в 1956-1960 годах в рамках разработки Ленгидропроектом схемы гидроэнергетического использования реки Енисей. В рамках этой инициативы было определено, что наиболее эффективным способом освоения более чем 200-метрового падения реки в районе Саянского коридора является строительство одной крупной гидроэлектростанции[20].

Саяно-Шушенская гидроэлектростанция имеет своё начало в 1961 году, когда первый отряд изыскателей из института «Ленгидропроект» под руководством известного и опытного изыскателя Петра Васильевича Ерашова прибыл в горняцкий поселок Майна. Экспедиция, включавшая ленинградцев и местное население, производила изыскания в условиях суровой зимы, бездорожья, и непогоды. Более 600 человек, включая геодезистов, геологов и гидрологов, работали в условиях экстремальных морозов, проводя исследования на дне Енисея. Экспертная комиссия под руководством академика А. А. Белякова выбрала окончательный вариант местоположения — Карловский створ, где позднее было запланировано строительство Саяно-Шушенской гидроэлектростанции, а также контррегулирующей Майнской ГЭС[21].

Уникальный проект арочно-гравитационной плотины был разработан Ленинградским отделением института «Гидропроект». Создание подобной плотины в условиях широкого створа Енисея и сурового климата Сибири не имело аналогов в мире. Проект был разработан под руководством главного инженера проекта Г. А. Претро, а затем продолжен Я. Б. Марголином (1965 — 1968), Л. К. Доманским (1968 — 1972) и А. И. Ефименко (1972 — 1991). Строительство этой плотины опередило эволюционный процесс развития расчетных моделей подобных конструкций[22].

Одним из первоочередных задач был выбор места для строительства створа. В 1961-1962 годах были проведены изыскания на пяти створах, в результате чего был выбран Карловский створ. Этот выбор позволил проектировщикам приступить к проработке конструкции гидроузла. Проектировщиками были предложены и тщательно рассмотрены четыре основных варианта плотин: каменно-набросная, гравитационная бетонная, арочная и арочно-гравитационная. В итоге был принят вариант с арочно-гравитационной плотиной, хотя вариант с грунтовой плотиной предполагался на 5 % более дешёвым. Однако он требовал строительства сложного тоннельного водосброса, что сделало выбранный вариант предпочтительным. Арочно-гравитационная конструкция позволила уменьшить объём бетонных работ примерно на четверть. Давление воды в данном случае действует не на изгиб конструкции, а на сжатие. Камень и бетон значительно более устойчивы к деформации сжатия, чем изгиба[23].

Согласно проектному заданию, утвержденному в 1965 году, предполагалось установить 12 гидроагрегатов мощностью по 530 МВт, с двумя водоводами к каждому гидроагрегату. Однако в 1968 году было решено увеличить мощность каждого гидроагрегата до 640 МВт, что позволило уменьшить их число до 10 и перейти к схеме «один водовод на каждый гидроагрегат». Это решение существенно сократило длину здания ГЭС, позволив разместить водосбросные сооружения на одном участке плотины[24].

Выбор конструкции водосброса был сложным процессом, в результате которого был выбран вариант с водобойным колодцем, обеспечивающим лучшие гидравлические условия в нижнем бьефе и позволяющим избежать возможных проблем с размывом. Эти технические и организационные моменты стали основой для реализации проекта, который привел к созданию одной из крупнейших гидроэлектростанций в России[24].

Начало строительства[править]

Строительство Саяно-Шушенской ГЭС

Одной из первых задач, стоявших перед строителями Саяно-Шушенской ГЭС, было транспортное освоение окружающих районов. Для этого строился железнодорожный путь от станции Камышта до стройплощадки ГЭС, а также сооружались железнодорожные и автодорожные подъезды. В общей сложности требовалось построить 150 км железнодорожных путей и более 200 км бетонных и асфальтовых дорог[25].

Обычно строительство крупных объектов начиналось с палаточных городков. В отличие от практики тех лет, строительство Саянской ГЭС началось с развития инфраструктуры в 1964 году. 120 семей получили ключи от квартир в 18 двухэтажных деревянных домах. Кроме того, была построена столовая, магазин, баня, детский сад, школа, комбинат бытового обслуживания, часовая мастерская, фотоателье и парикмахерская в поселке Майна. В поселке Означенное было построено 7 двухэтажных деревянных домов для семей гидростроителей. 4 ноября 1967 года была заложена символическая плита под фундамент первого крупнопанельного дома, что положило начало городу Саяногорску[26].

Строительство Саянской ГЭС было значимым событием для молодежи того времени. В 1963 году была создана комсомольская организация на строительстве, а в 1967 году строительство было объявлено Всесоюзной ударной комсомольской стройкой. Многие молодые люди, включая выпускников Майнской средней школы и выпускников интерната из Макеевки, приехали на строительство по комсомольским путёвкам. Они получили профессиональное образование на месте строительства и приняли участие в возведении ГЭС. В 1979 и 1980 годах на строительстве работали студенческие строительные отряды со всей страны. К 1980 году на стройке было сформировано 69 комсомольско-молодежных коллективов, 15 из которых были именными[27].

В апреле 1974 года был подписан "Договор двадцати восьми", направленный на сокращение сроков строительства и улучшение качества работ. Договор предусматривал координацию усилий всех участников строительства, а также использование новейших достижений науки и техники. В музее строительства ГЭС, хранится стальной прут, символизирующий идею содружества и дружбу между коллективами и бригадами, а также о заключении договора о сотрудничестве между различными коллективами[27].

Завершение строительства[править]

«Виды Саяно-Шушенской ГЭС в Хакасии». Трамвай на конечной остановке у Саяно-Шушенской ГЭС. Россия , Республика Хакасия

Крупнейшие производственные объединения СССР сделали значительный вклад в создание оборудования для Саяно-Шушенской ГЭС. Турбины были произведены на Ленинградском металлическом заводе, генераторы — на Ленинградском электротехническом объединении «Электросила», а трансформаторы — на производственном объединении "Запорожтрансформатор". Части были доставлены в верховья Енисея водным путем через Северный Ледовитый океан по Северному морскому пути. Установка временных рабочих колес на первых двух турбинах позволила начать эксплуатацию первой очереди станции до завершения строительно-монтажных работ. Благодаря этому было получено дополнительно 17 млрд кВт·ч электроэнергии. К 1986 году ГЭС произвела 80 млрд кВт·ч, что позволило полностью окупить затраты на её строительство для государства[27].

В девятой пятилетке началась подготовка к перекрытию Енисея. Объёмы бетонно-укладочных, цементных, земельно-скальных работ значительно увеличились. Перекрытие реки состоялось 11 октября 1975 года. В ходе строительства Саяно-Шушенской ГЭС было развернуто социалистическое соревнование и творческое содружество. В декабре 1974 года 28 ленинградских производственных объединений и предприятий, монтажных организаций, научно-исследовательских и проектных институтов, участвующих в сооружении ГЭС, заключили с гидростроителями Саяно-Шушенской ГЭС договор о содружестве и принятии совместных обязательств, направленных на сокращение сроков строительства и повышение качества выполняемых работ. Инициативу ленинградцев поддержали трудовые коллективы предприятий и организаций Красноярского края. О принятых обязательствах красноярцев о творческом научно-техническом содружестве свидетельствовал "Договор сорока трех". Позднее гидростроители Енисея заключили такие же договоры с предприятиями Кемеровской, Пермской областей, Украинской, Азербайджанской ССР и др. За развитием соцсоревнования и соблюдением договоров следили координационные советы[28].

Участники соревнования проявляли решали сложные нетривиальные задачи. Например, благодаря участию Ленинградского координационного совета на учебно-опытных мастерских Ленинградского сельскохозяйственного института был успешно налажен выпуск телетермометров сопротивления для дистанционного управления температурой бетонных блоков. Также Ленинградским заводом строительных машин для управления «Гидроспецстрой» были изготовлены пневматические винтовые подъемники, необходимые для укомплектования растворных узлов[29].

Одной из главных проблем строительства Саяно-Шушенской ГЭС было обнаружение увеличивающейся фильтрации тела плотины. Для решения этой проблемы были проведены дополнительные инъекции в массив плотины, повторно цементировались межсекционные швы и выполнялась цементация трещин через восходящие скважины. Однако эти меры не привели к желаемому результату, и фильтрация продолжала увеличиваться. В связи с этим была достигнута договоренность с французской фирмой «Солетаншбаши» о применении её технологии подавления фильтрации воды через бетон. Были проведены опытные ремонтные работы, которые оказались успешными, и фильтрация была практически подавлена[22].

Трагедия[править]

Авария[править]

Машинный зал Саяно-Шушенской ГЭС после аварии

Авария в машинном зале Саяно-Шушенской ГЭС произошла 17 августа 2009 года. В момент аварии в работе находились девять гидроагрегатов Саяно-Шушенской ГЭС (гидроагрегат № 6 находился в резерве). Суммарная активная мощность работающих агрегатов составляла 4400 MBт.

В результате повреждения гидроагрегата № 2 произошел выброс воды из кратера турбины. На состоянии плотины авария не отразилась. В результате аварии были частично обрушены строительные конструкции на участке от 1-го до 5-го гидроагрегатов и перекрытия обслуживания машинного зала; повреждены и местами разрушены несущие колонны здания, а также расположенное ниже оборудование систем регулирования, управления и защит гидроагрегатов; получили механические повреждения различной степени 5 фаз силовых трансформаторов; получили повреждения строительные конструкции трансформаторной площадки в зоне 1 и 2 блоков.

Церковь в память о погибших (17 августа 2009 год)

В результате попадания воды электрические и механические повреждения различной степени тяжести получили все десять гидроагрегатов. Второй гидроагрегат (ГА 2) был разрушен полностью и обрушен. Общестанционные технологические системы, расположенные ниже зоны повреждения были затоплены. Кабельные тоннели и галереи нижнего бьефа в районе гидроагрегатов 2, 7, 9 обрушены.

Катастрофа на Саяно-Шушенской ГЭС произошла с участием 116 человек, из которых 63 находились под машинным залом. Большое количество жертв 75 человек объясняется тем, что затопление помещений произошло почти мгновенно. Из 116 человек только 15 были сотрудниками ГЭС; остальные занимались ремонтом[9]. В память о погибших на смотровой площадке сооружен памятник, а у подножия плотины — часовня[12].

Официальный представитель компании «РусГидро», эксплуатирующей ГЭС, заявил, что угрозы прорыва плотины и разрушения нет. Представитель Сибирского регионального центра МЧС также подтвердил, что угрозы подтопления жилых районов нет, и эвакуация людей не проводится[30].

Аварийно-спасательные работы[править]

Силами персонала станции и подрядных организаций в 9 часов 20 минут были вручную закрыты аварийно-ремонтные затворы гидроагрегатов и прекращено поступление воды в машзал. В 11 часов 40 минут были открыты затворы водосливной плотины и восстановлен баланс расхода через гидроузел. До начала открытия затворов водосливной плотины регулирование санитарного попуска по реке Енисей осуществлялся Майнской ГЭС[31].

В ходе ликвидации последствий аварии на станции силами МЧС при взаимодействии с Минэнерго России при проведении аварийно-спасательных работ в целом было привлечено до 2,7 тысяч человек (в том числе около 2 тысяч человек непосредственно на ГЭС), более 200 единиц техники, в том числе 11 воздушных судов и 15 плавсредств. В первый день после аварии удалось спасти двух человек, находившихся в «воздушных мешках» и подававших сигналы о помощи, — одного через два часа после аварии, другого через 15 часов[32].

Было разобрано свыше 5 тысяч кубометров завалов, откачано более 277 тысяч кубических метров воды. Установлено 9683 метра боновых заграждений, собрано 324,2 тонн маслосодержащей эмульсии[32].

Трагедия 2009 года на Саянской электростанции. Сергей Шойгу проводит совещание.

С 23 августа 2009 года на станцию начали прибывать подразделения и бригады профессиональных ремонтников, монтажников и других энергетических специальностей из других регионов России. С целью доставки работников и грузов к месту аварии с 19 августа 2009 года по 29 августа 2009 года ОАО «РусГидро» организовано 12 чартерных рейсов, в том числе 1 самолёт МЧС, которыми перевезено 700 человек и 85 тонн груза[31].

Для координации взаимодействия задействованных организаций в период проведения аварийно-спасательных работ, в дальнейшем для оперативного урегулирования вопросов восстановления ГЭС, на станции был создан оперативный штаб Минэнерго России во главе с заместителем министра энергетики[33].

Сергей Шойгу на селекторном совещании, состоявшемся утром 22 августа сообщил о начале проектных работ по восстановительнию работы ГЭС[34]. 24 августа РусГидро представило в Минэнерго план ликвидации последствий аварии и восстановления Саяно-Шушенской ГЭС[35].

Последствия аварии для экономики региона[править]

Из-за аварии на СШГЭС в энергосистеме Сибири образовался дефицит мощности, что привело к ограничениям в подаче электроэнергии на предприятия Кузбасса. Это коснулось крупнейших металлургических комбинатов, принадлежащих Evraz Group, включая Новокузнецкий металлургический комбинат и Западно-Сибирский металлургический комбинат, а также ряда угольных шахт и разрезов. Были проведены отключения Саянского и Хакасского алюминиевых заводов[36], а также снижена нагрузка на Красноярский алюминиевый завод, Кемеровский завод ферросплавов (снижение нагрузки на 150 мегаватт) и Новокузнецкий алюминиевый завод. Важно отметить, что отключения населенных пунктов от электроснабжения не проводилось[37].

После аварии на ГЭС все алюминиевые заводы «Русала» продолжают работать в нормальном режиме благодаря перераспределению электроэнергии из других регионов. Эту информацию подтвердили в объединённой компании «Русский алюминий» («Русал»)[30]. Пролив более 40 тонн машинного масла в акваторию реки Енисей и формирование масляного пятна, распространившегося на пять километров вниз по течению реки, привели к гибели форели около 400 тонн в двух рыбоводческих хозяйствах и причинили значительный ущерб экосистеме[30][38].

Выводы комиссии о причинах ЧП[править]

Увеличение вибраций гидроагрегата было замечено в июне 2009 года, превысив допустимые значения и продолжая увеличиваться. Максимально допустимая амплитуда вибраций составляла 160 мкм, но к моменту аварии значения достигли 840 мкм. Согласно должностной инструкции, главный инженер был обязан остановить работу гидроагрегата для выявления причин увеличения вибрации, но не сделал этого. Также в 2009 году на втором гидроагрегате была установлена система непрерывного виброконтроля, однако её не ввели в эксплуатацию, что мешало персоналу и руководству станции учитывать показатели системы при принятии решений[39].

Причина затопления — сорванная на втором гидроагрегате крышка турбины. Крепления, удерживающие её, разрушились, и, когда крышка отлетела, вода под давлением стала поступать прямо в зал. Это разрушение произошло из-за особенностей конструкции агрегата. Каждый раз, когда уровень мощности серьёзно изменялся, гидроагрегат оказывался в режиме работы с гидроударами, ускоряющими износ его деталей. Необходимость заменить рабочее колесо отмечали уже в 2000 году, но плановая замена должна была произойти только спустя 11 лет. Гидроагрегат ремонтировали за несколько месяцев до аварии, но даже после ремонта уровень вибраций оставался повышенным и продолжал расти. К моменту катастрофы этот уровень оказался в критической зоне, и удерживающие крышку крепления разрушились[9][40].

Экономический ущерб[править]

Авария на Саяно-Шушенской ГЭС привела к значительному ущербу:

В этом расчете не учтён сопутствующий ущерб для предприятий, подключенных к энергетической сети ГЭС[41].

  • Трагедия 2009 года на Саянской электростанции

    Трагедия 2009 года на Саянской электростанции

  • Трагедия 2009 года на Саянской электростанции

    Трагедия 2009 года на Саянской электростанции

  • Трагедия 2009 года на Саянской электростанции

    Трагедия 2009 года на Саянской электростанции

  • Трагедия 2009 года на Саянской электростанции

    Трагедия 2009 года на Саянской электростанции

Уголовное дело[править]

В результате аварии на Саяно-Шушенской ГЭС 17 августа 2009 года Следственным управлением Следственного комитета при прокуратуре РФ по Республике Хакасия возбуждено уголовное дело по признакам преступления, предусмотренного статьё 143 УК РФ (нарушение правил охраны труда)[42].

Расследование выявило, что в аварии на Саяно-Шушенской ГЭС виновны 7 сотрудников станции. Директор Николай Неволько и главный инженер Андрей Митрофанов были приговорены к 6 годам колонии общего режима. Их заместители, Евгений Шерварли и Геннадий Никитенко, получили по 5,5 лет и 5 лет 9 месяцев соответственно. Работники мониторинговой службы оборудования ГЭС Александр Матвиенко, Владимир Белобородов и Александр Клюкач получили по 4,5 года колонии без права занимать руководящие должности в будущем. Все они были обвинены в нарушении правил охраны труда, что привело к смерти людей по неосторожности[39].

Образовательные и социальные проекты[править]

Для привлечения молодых специалистов в компанию заключены соглашения с ведущими профильными университетами, налажена активная работа с профильными кафедрами ведущих ВУЗов и техникумов России[43]. Чтобы повысить привлекательность работы в регионах присутствия компании, молодых работников обеспечивают конкурентоспособным социальным пакетом, в том числе льготами при приобретении жилья. Цель проекта «Развитие кадрового потенциала РусГидро» — формирование кадрового резерва производственных служб филиалов. Проект «Летняя энергетическая школа» реализуется с 2011 года и направлен на выявление технически одаренных школьников и формирование у них интереса к гидроэнергетической отрасли[44].

Благотворительные проекты охватывают широкий спектр социальных нужд, включая поддержку детей-сирот, малообеспеченных семей, учебных и медицинских учреждений, а также культурных и спортивных мероприятий. Важно отметить, что эти проекты не только помогают улучшить условия жизни людей, но и способствуют развитию гидроэнергетической отрасли, предоставляя возможности для профессиональной подготовки и образования в этой области. Это замечательный пример интеграции корпоративной социальной ответственности в бизнес-стратегию компании на пользу обществу и бизнесу одновременно[45].

Примечания[править]

  1. ↑ 1,0 1,1 1,2 1,3 1,4 1,5 Саяно-Шушенская ГЭС. ПАО РусГидро. Проверено 23 февраля 2024.
  2. ↑ Сая́но-Шу́шенская гидроэлектроста́нция // Большая российская энциклопедия : энциклопедия. — 2004—2017.
  3. ↑ Саяно-Шушенская ГЭС. АО «Системный оператор Единой энергетической системы». Проверено 24 февраля 2024.
  4. ↑ 4,0 4,1 Саяно-Шушенская ГЭС. Министерство энергетики РФ. Проверено 23 февраля 2024.
  5. ↑ 5,0 5,1 5,2 5,3 Общие сведения. РусГидро. Проверено 26 февраля 2024.
  6. ↑ Дод Е. В. ПОЛОЖЕНИЕ о Филиале Открытого акционерного общества «Федеральная гидрогенерирующая компания - РусГидро» - «Саяно - Шушенская ГЭС имени П.С. Непорожнего». РусГидро (2011-08-03). Проверено 25 февраля 2004.
  7. ↑ Полтаранин Святослав Иванович. РусГидро. Проверено 26 февраля 2024.
  8. ↑ Рыбалко Дмитрий Юрьевич. РусГидро. Проверено 26 февраля 2024.
  9. ↑ 9,0 9,1 9,2 Саяно-Шушенская ГЭС: история места // МТС Travel : сайт. — 2023.
  10. ↑ Саяно-Шушенская ГЭС: укротить Енисей // Ратник : сайт. — 2021.
  11. ↑ Фортов В. Е., Федоров М. П., Елистратов В. В. Гидроэнергетика после аварии на Саяно-Шушенской ГЭС // Глобальная энергия : журнал. — 2011. — № 11. — С. 17—27. — ISSN 2782-6724.
  12. ↑ 12,0 12,1 12,2 Рублёва Т. Саяно-Шушенская ГЭС: стройка века и уникальное достижение СССР // МИР24 : сайт. — 2023.
  13. ↑ Саяно-Шушенский гидроэнергетический комплекс на р. Енисей. РусГидро. Проверено 23 февраля 2024.
  14. ↑ Самая высокая плотина в России // Книга рекордов России. — 2012.
  15. ↑ Шадрин В. А. Обеспечение живучести систем противоаварийной автоматики на гидроэлектростанциях // Вестник Забайкальского государственного университета. — 2011. — № 11(78). — С. 135—140. — ISSN 2227-9245.
  16. ↑ 16,0 16,1 Береговой водосброс Саяно-Шушенской ГЭС. РусГидро. Проверено 24 февраля 2024.
  17. ↑ Водосброс СШГЭС – апрельский план выполнен // Хакасия Информ : сайт. — 2010.
  18. ↑ 18,0 18,1 18,2 Береговой водосброс Саяно-Шушенской ГЭС. информационный портал о подземном строительстве (2017 - 02). Проверено 24 февраля 2024.
  19. ↑ Грек О. Реальность ленинской мечты (так начиналась электрификация страны) // Советская Хакасия. — 1979. — С. 3.
  20. ↑ Хрусталёв Е. С этого номера газеты мы начинаем знакомить читателей с крупными гидроэнергетическими предприятиями страны // Энергетика и промышленность России : газета. — 2001. — № 2(7).
  21. ↑ Власов С. 45 лет назад в створе Саяно-Шушенской ГЭС был перекрыт Енисей // Хакасия : сайт. — 2020.
  22. ↑ 22,0 22,1 Саяно-Шушенская ГЭС // ВестиRU : сайт. — 2009.
  23. ↑ Дамоклово море // Вокруг света. — 2010.
  24. ↑ 24,0 24,1 Как разрабатывался проект Саяно-Шушенской ГЭС // РусГидро : сайт. — 2023.
  25. ↑ Потемкин Ю. Саяно-Шушенская ГЭС на Енисее // Абаканский строитель : журнал. — 1969. — С. 2.
  26. ↑ 45 лет назад в створе Саяно-Шушенской ГЭС перекрыли Енисей // EnergyLand.info : журнал. — 2020.
  27. ↑ 27,0 27,1 27,2 Ключевые этапы // РусГидро : сайт.
  28. ↑ Карачакова Н. Д. Об основных этапах проектирования и строительства Саяно-Шушенской ГЭС // Вторые университетские социально-гуманитарные чтения 2008 года : книга. — 2008. — С. 153—160. — ISSN 978-5-9624-0300-7.
  29. ↑ Грек О. ГЭС строит вся страна // Советская Хакасия : газета. — 1977. — С. 3.
  30. ↑ 30,0 30,1 30,2 Авария на Саяно-Шушенской ГЭС: шестеро погибших, станция остановлена // Россия сегодня : сайт. — 2019.
  31. ↑ 31,0 31,1 Авария. РусГидро. Проверено 24 февраля 2024.
  32. ↑ 32,0 32,1 Прошло два года с момента трагедии на Саяно-Шушенской ГЭС. МЧС России (2011-08-17). Проверено 24 февраля 2024.
  33. ↑ Три года с момента трагедии на Саяно-Шушенской ГЭС. МЧС России (2012-08-17). Проверено 24 февраля 2024.
  34. ↑ Начались проектные работы по восстановлению Саяно-Шушенской ГЭС. МЧС России (2009-08-22). Проверено 24 февраля 2024.
  35. ↑ Хроника аварии на Саяно‑Шушенской ГЭС в 2009 году // Россия сегодня : сайт. — 2012.
  36. ↑ Разрушения на енисейской ГЭС ликвидированы, затопление остановлено // Россия сегодня : сайт. — 2009.
  37. ↑ Авария на Саяно-Шушенской ГЭС в августе 2009 года // Россия сегодня : сайт. — 2019.
  38. ↑ [LIFE.RU Около 400 тонн форели погибло из-за масляного пятна на Енисее] // LIFE.RU : сайт. — 2009.
  39. ↑ 39,0 39,1 Авария на Саяно-Шушенской ГЭС. Последствия и виновники. Выводы спустя 12 лет // EcoStandard.journal : сайт. — 2021.
  40. ↑ Авария. РусГидро. Проверено 23 февраля 2024.
  41. ↑ Федухин А. В. Гравитационная автоматика в системах защиты объектов критических инфраструктур // Математические машины и системы : журнал. — 2017. — ISSN 1028-9763.
  42. ↑ По факту аварии на Саяно-Шушенской ГЭС возбуждено уголовное дело. Следственный комитет Российской Федерации (2019-08-17). Проверено 24 февраля 2024.
  43. ↑ Образовательные проекты РусГидро признаны лучшими в сфере энергетики. Энергосми.ру (2015-11-25). Проверено 26 февраля 2024.
  44. ↑ Образовательные проекты РусГидро признаны лучшими в сфере энергетики // Информационный портал о ТЭК : сайт.
  45. ↑ Благотворительная и спонсорская помощь. РусГидро. Проверено 26 февраля 2024.

Ссылки[править]

Znanie.png Одним из источников этой статьи является статья в википроекте «Знание.Вики» («znanierussia.ru») под названием «Саяно-Шушенская ГЭС», находящаяся по адресам:

«https://baza.znanierussia.ru/mediawiki/index.php/Саяно-Шушенская_ГЭС»

«https://znanierussia.ru/articles/Саяно-Шушенская_ГЭС».

Материал указанной статьи полностью или частично использован в Циклопедии по лицензии CC-BY-SA 4.0 и более поздних версий.
Всем участникам Знание.Вики предлагается прочитать материал «Почему Циклопедия?»

Источник — http://cyclowiki.org/w/index.php?title=Саяно-Шушенская_ГЭС&oldid=1900130
