Микромотор

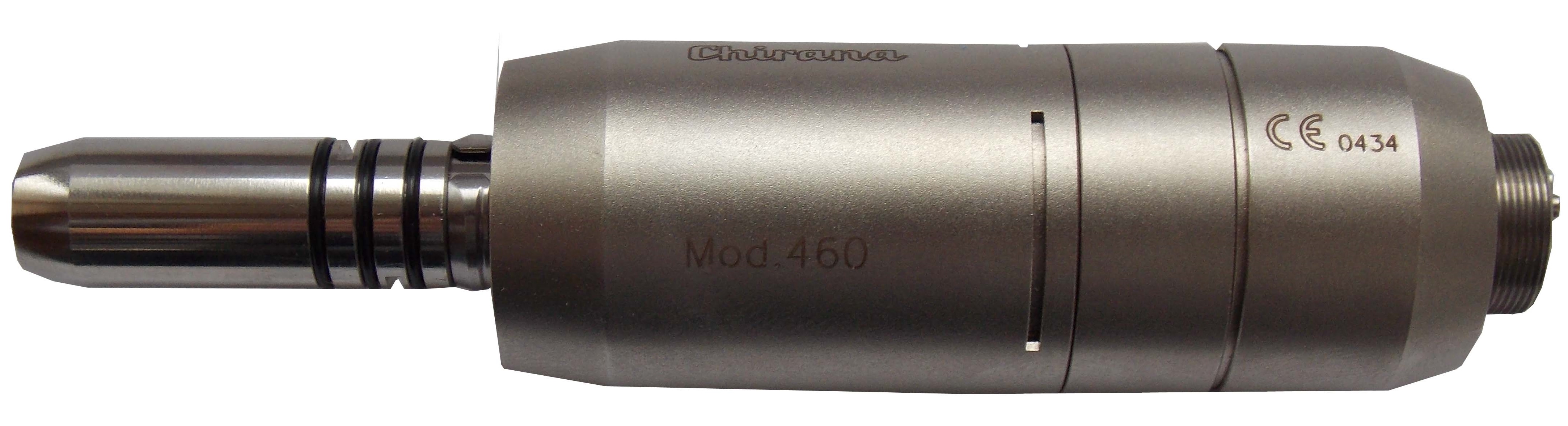

Микромотор — инструмент в сфере стоматологии, применяемый при работе с угловым или прямым наконечниками[1].
Общая информация[править]
В терапевтической практике микромоторы используется для обработки твёрдых тканей зуба и полировки.
В хирургии микромоторы применяются для проведения точных низкоскоростных работ на высокой мощности.
В зуботехнической сфере микромоторы находит применение при работе по металлу и пластмассе.[1]
Существуют два основных типа микромоторов[1]:
- пневматические (воздушные)
- электрические
Пневматические микромоторы работают на скорости от 25 000 до 30 000 об/мин и имеют небольшую мощность.
Электрические микромоторы обладают высокой мощностью и скоростью до 40 000 об/мин.[2]
В сравнении с электрическими, пневматические микромоторы являются[1]:
- более доступными с точки зрения стоимости
- обладают меньшей мощностью.
- для их функционирования не требуются дорогостоящие платы управления.
Микромоторы бывают трех вариантов[3]:
- без охлаждения (бывает только на на воздушных микромоторах)
- с внешним охлаждение (уже практически не встречается и, скорее всего, более уже не будет применяться)
- с внутренним охлаждением (обычно используется)
Другими характеристиками микромотора являются[4]:
Присоединительные размеры микромоторов (к наконечникам) определяются ISO 3964[5]/DIN 13940[6].
Пневматический[править]
В пневматические моторы поступает сжатый воздух, который приводит во вращение вал, этот вал передает вращательный момент на бор, используя угловой или прямой наконечник. Микромоторы такого типа подключается к стоматологической установке через обычный турбинный шланг[1].
У пневматических микромоторов скорость вращения зависит от давления воздуха[7].
Указываемый максимальный крутящий момент пневматических микромоторов может составлять от 1,6[8] до 4[9] Н*см (может не указываться)[10]. (Указываемый максимальный крутящий момент турбинных наконечников составляет от 0,15[11] до ___ Н*см.)
Косвенной оценкой максимального крутящего момента является указываемая мощность пневматического микромотора. Составляет от __ до __ Вт.
Скоростные характеристики пневматических микромоторов в доступных источниках не приводятся[12].
Электрический[править]
Электрические микромоторы делятся на два подвида[1]:
- щёточные
- бесщеточные
В бесщеточных микромоторах ротор вращается за счет воздействия переменного магнитного поля на проволочную обмотку, размещенную в корпусе устройства. Внутри мотора установлены датчики холла, которые обеспечивают стабилизацию установленных оборотов при нагрузке.[1]
Бесщеточные микромоторы[1]:
- не требуют регулярной чистки и замены щеток
- отличаются повышенной долговечностью, бесшумной работой и высокой мощностью.
- имеют высокую стоимость
- как правило, неремонтопригодны
В конструкцию электрических щеточных микромоторов встроены специальные угольные щетки, через которые проходит электрический ток, направляемый на проволочную обмотку ротора. Этот процесс создает магнитное поле, которое, взаимодействуя с магнитным полем установленных в корпусе микромотора постоянных магнитов, провоцирует вращение ротора.[1]
Недостатком щёточных микромоторов является[1]:
- необходимость замены угольных щеток, когда их износ достигает уровня 30-40 % (одной пары щеток, как правило, достаточно для 1,5-2 лет бесперебойной работы).
Достоинством щёточных микромоторов является то, что они[1]:
- легко поддаются ремонту
- стоят гораздо дешевле бесщеточных
Для работы электрического микромотора необходим блок управления. Как правило, с одним блоком управления может использоваться несколько микромоторов с различными характеристиками.[13] Разъёмы кабелей соединения микромоторов и блоков управления — различаются[14].
Блоки управления могут быть разделены на[15]:
- портативные (располагаются внутри стоматологической установки, требуют профессионального монтажа[16])
- встраиваемые (готовы к использованию, но требуют наличия свободного места на столе у врача[16])
Микромоторы/блоки управления могут идти в комплекте с подсветкой или без неё.
Как правило, источник подачи охлаждения у микромоторов — внутреннего типа. Но бывают и исключения.
Имеют различные типы присоединения к наконечнику (не все наконечники совместимы со всеми электромоторами)[16], однако, большинство микромоторов соответствуют стандарту ISO и поэтому совместимы со всеми угловыми и прямыми наконечниками по стандарту ISO[2].
Блоки управления, как правило, требуют подключения к источникам воды и сжатого воздуха стоматологической установки[17]. Могут иметь встроенную систему подачи воды[18].
Указываемы максимальный крутящий момент электрических микромоторов может составлять от 2,8[19] до 4,5[20] Н*см (может не указываться[21]).
Крутящий момент может быть регулируемым[22].
Характеристики[править]
Существенными характеристиками микромотора являются:
- максимальный крутящий момент
- диапазон частот вращения
- вес
- размеры
- возможность подведения подсветки к наконечнику

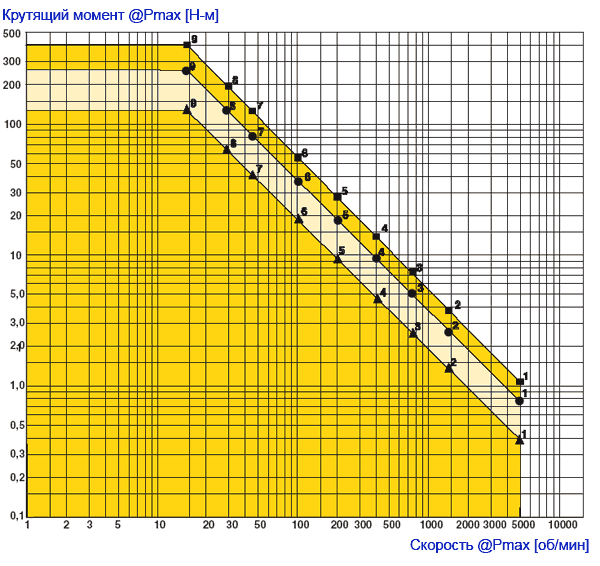

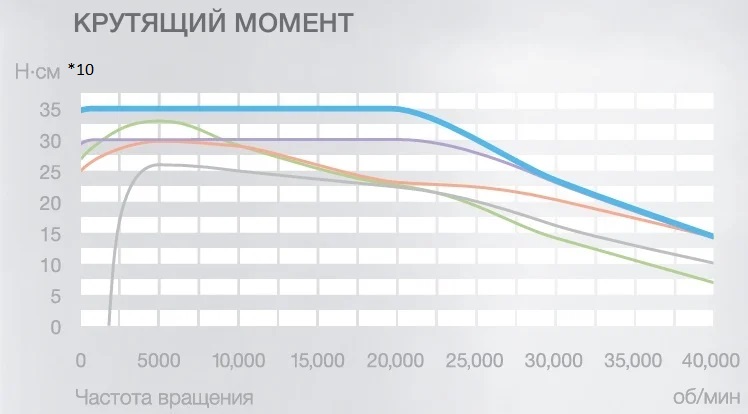

Для качественных моторов приводятся графики зависимости крутящего момента от частоты вращения (скоростная характеристики микромотора[23])[24].
Модели электрических микромоторных комплексов[править]
- Bien-Air (Швейцария)
Модели электрических микромоторов[править]
Модели пневматических микромоторов[править]
См. также[править]
