РУК Джисак

Разведывательно-ударный комплекс Джисак
Разведывательно-ударный комплекс Джисак
Страна:	США

РУК Джиса́к — разведывательно-ударный комплекс (РУК) разработан и находится на вооружении армии США.

Комплекс предназначен для разведки и поражения управляемым оружием танковых и механизированных группировок вторых (последующих) эшелонов войск противника. Комплекс обеспечивает поиск и обнаружение танковых и механизированных подразделений, распознавание, группирование, определение местонахождения и огневое их поражение.

История

После завершения в 1982 году испытаний разведывательного ударного комплекса «Ассолт Брейкер» в США приступили к разработке нового перспективного комплекса, единого для всех видов вооружённых сил. Этот комплекс получил название — Джисак. Комплекс Джисак, разрабатывался в двух вариантах (для сухопутных войск и военно-воздушных сил). Планировалось что он будет иметь самостоятельные средства разведки:

• в сухопутных войсках в качестве носителя радиолокационной станции бокового обзора предполагалось использовать самолёт OV-1D «Мохаук»;
• в военно-воздушных силах — самолёты TR-1 и С-18.

Элементы комплекса Джисак прошли апробацию при проведении войсковых операций:

• «Буря в пустыне» в Ираке (1991 год);
• бомбардировки Югославии силами НАТО (1999 год);
• война в Афганистане (2001—2021 годы);
• входили в состав авиационной группировки в операции «Шок и трепет» в Ираке (2003 год).

Состав комплекса Джисак

В состав комплекса Джисак входят:

• самолёты разведки и наведения (С-18, ТР-1А, ОВ-1Д);
• радиолокационный комплекс (система) «Джистарс»;
• мобильный наземный центр управления;
• управляемое оружие и средства поражения.

Имеется три варианта разведывательно-ударного комплекса Джисак.

Первый вариант — комплекс главнокомандующего группой армий (полевой армии), предназначен для:

• дальней радиолокационной разведки;
• обнаружения и уничтожения наиболее важных целей в составе вторых эшелонов и резервов фронтов и армейских объединений.

В состав комплекса первого варианта входят:

• воздушный центр радиолокационного обнаружения и наведения на самолёте С-18;
• носители управляемых ракет класса «воздух-земля» на базе самолёта В-52.

Второй вариант — комплекс командира армейского корпуса, предназначен для:

• радиолокационной разведки;
• обнаружения и уничтожения одиночных и групповых целей вторых эшелонов и резервов армейского объединения противника на дальностях до 200 км в полосе действия армейского корпуса.

В состав комплекса второго варианта входят:

• самолёт разведки и наведения ТР-1 с радиолокационной станцией бокового обзора «Пейв-Мувер» с аппаратурой телекодовой связи и передачи данных;
• мобильный центр управления;
• управляемые ракеты класса «воздух-земля», размещённые на борту В-52 или F-16.

Третий вариант — комплекс командира дивизии, предназначен для;

• радиолокационной разведки;
• обнаружения и уничтожения групповых бронированных целей в полосе действий дивизии на глубину до 70 км от линии фронта.

В состав комплекса третьего варианта входят:

• самолёт ОВ-1Д «Мохаук» с бортовой радиолокационной станцией, аппаратурной обработки и передачи данных;
• мобильный надземный пункт обработки и управления;
• подразделения управляемых ракет класса «земля-земля»;
• до шести пунктов отображения разведывательных данных.

Возможности комплекса Джисак

Комплекс обеспечивает:

• глубину ведения радиолокационной разведки — до 200 км;
• высоту полёта самолёта-разведчика — 10-20 км;
• дальность пуска ракет — до 200 км;
• удаление зоны дежурства самолёта разведчика от переднего края — 30-50 км;
• количество одновременно поражаемых целей — два;
• ошибку наведения ракет — 50 м.

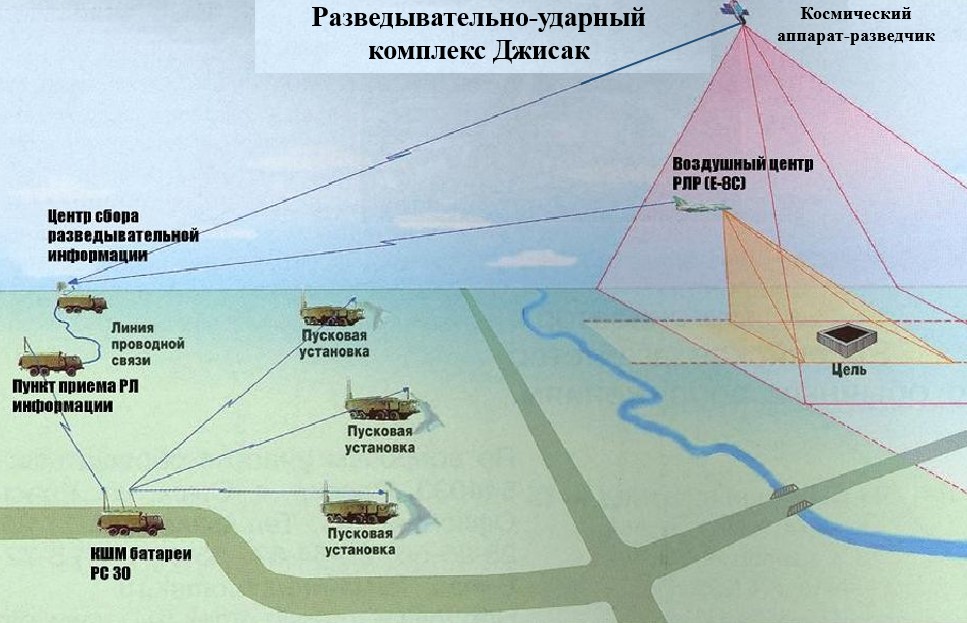

Порядок работы комплекса

Самолёт разведки и наведения с бортовой радиолокационной станцией, из состава комплекса Джисак, патрулирует в зоне боевого дежурства над своей территорией, осуществляя разведку назначенного участка местности. Данные радиолокационного наблюдения после предварительной обработки передаются на неземной центр управления, расположенный на удалении до пяти километров от командного пункта группы армий или армейского корпуса.

На наземном центре управления эти данные классифицируются, анализируются, оцениваются по важности, определяются координаты выбранных для уничтожения целей, выбираются средства поражения и вырабатываются команды наведения.

После запуска средств поражения бортовая радиолокационная станция сопровождает цель и наводимые на неё средства поражения. По радиокомандам бортового устройства проводится коррекция траектории полёта средств и вывод в точку отстрела боеприпасов или в точку пуска крылатой ракеты с ударного самолёта. В дальнейшем наведение боеприпасов на цель осуществляется самостоятельно с помощью головки самонаведения.

При боевом функционировании самолёт выполняет полёт в зоне на удалении 60-100 км от линии соприкосновения войск, на высоте 8-10 км по замкнутому маршруту протяжённостью до 150 км. Навигационное обеспечение самолёта осуществляется с помощью навигационной аппаратуры глобальной навигационной спутниковой системы GPS, которая позволяет определять своё местоположение в зоне с точностью до 10 м, что обеспечивает определение координат разведываемых объектов (целей) относительно самолёта с точностью не хуже 80 м на дальности до 80 км и 150 м на дальности более 80 км.

Наземные мобильные пункты приёма

Наземные мобильные пункты приёма располагаются при командных пунктах армейских корпусов и дивизий сухопутных войск. Они предназначаются для формирования запросов и приёма в масштабе времени, близком к реальному, данных воздушной радиолокационной разведки. Радиолокационная обстановка запрашиваемого района отображается с точными координатами целей на индикаторах рабочих мест двух операторов. Каждое рабочее место оператора оборудовано индикатором цветных графических изображений с разделением движущихся и неподвижных целей, индикатором буквенно-цифровой информации и клавиатурой управления. Оборудование пункта размещается в стандартном, защищённом от осколков кузове-контейнере пяти-тонного автомобиля. В сухопутных войсках считается необходимым иметь наземные центры сбора тактической разведывательной информации для передачи данных с автоматизированными системами сбора и анализа разведывательных данных управления огнём полевой артиллерии «Такфайр» и система управления манёврами (MCS).

Наземные центры сбора тактической разведывательной информации представляют собой важные мобильные объекты. Они размещаются вблизи командных пунктов армейских корпусов (дивизий) на удалении 20-40 км (10-15 км) от линии фронта или совместно с ними. На местности занимают площадь 18×2,8 м и представляют точечные цели. Смена позиций средств поражения комплекса может быть один-два раза в сутки, а при наступательных действиях — чаще.

Наземные средства поражения комплекса Джисак

Наземным средством поражения комплекса Джисак является ракетный комплекс оперативно-тактического назначения «Атакмс» с дальностью пуска до 300 км. Одноступенчатая баллистическая управлениями ракеты «Атакмс» имеет инерциальную систему управления с использованием лазерного гироскопа и кассетную боевую часть. Головная (боевая) часть может снаряжаться 950 малокалиберными осколочными боевыми элементами или боевыми элементами малого калибра «Скит» или самонаводящимися боевыми элементами среднего калибра TGSM.

Кроме того, для поражения целей, вскрытых комплексом Джисак, предусматривается использовать и другие ударные (огневые) средства корпусов и дивизий, прежде всего штатные реактивные системы залпового огня MLRS. Кассетная боевая часть ракет может снаряжаться кумулятивно-осколочными боевыми элементами М77 или шестью боевыми элементами TGSM или «Садарм».

Батарея реактивных систем залпового огня (девять пусковых установок) дивизионное средство, а дивизион реактивных систем залпового огня MLRS (27 пусковых установок) — корпусное средство, привлекаемые для борьбы с бронированными целями. В батарее предусматривается на двух установках иметь по две ракеты «Атакмс», остальные пусковые установки снаряжаются 12 240-мм реактивными снарядами.

Средства поражения воздушного базирования

Средства поражения воздушного базирования — высокоточный авиационный боеприпас LOCAAS предназначен для поражения на поле боя наиболее важных одиночных наземных целей. Им оснащаются все боевые самолёты военно-воздушных сил США. Боеприпас выполнен по нормальной аэродинамической схеме, оснащён складывающимся крылом, цельно- поворотными стабилизаторами и неподвижным килем. Разработан в двух вариантах: с двигателем и без него. Боеприпас оборудован комбинированной системой управления с возможной коррекцией с помощью активной лазерной головкой самонаведения. Основным элементом головки самонаведения является лазерная локационная станция. Она позволяет получать трёхмерный образ цели без её сканирования. Во время полёта боеприпаса осуществляется поиск цели в полосе земной поверхности шириной 750 м по курсу полёта, а в режиме распознавания эта зона уменьшается до 100 м. При одновременном обнаружении нескольких целей алгоритм обработки изображений обеспечит возможность атаки наиболее приоритетной из них.

В боевой части использован заряд взрывчатого вещества с ориентированной вниз кумулятивной воронкой трёх типов. Подрыв боевой части осуществляется при пролёте боеприпаса над целью по трём вариантам, в зависимости от типа воронки: с формированием кумулятивной струи, ударного ядра или осколочного действия. Первый режим применяется для поражения танков и других сильно защищённых целей, второй — для поражения легкобронированной техники, третий — для вывода из строя целей типа пусковая установка ракет, радиолокационная станция, пункт управления и других.

Принцип функционирования комплекса

Принцип функционирования комплекса основан на совместной работе следующих подсистем:

• радиолокационной разведки;
• выдачи целеуказания и слежения за целями;
• наведения управляемых ракет на вскрытые объекты;
• самонаведения боевых элементов.

В результате ведения радиолокационной разведки заданных районов территории противника операторами на борту самолёта разведчика и на наземных пунктах приёма выявляются групповые цели, подлежащие уничтожению. Радиолокационные станции переводятся в режим автосопровождения выбранных целей. В результате определяются их текущие координаты, форма (площадная или линейная) и размеры. Данные о целях передаются на самолёты-носители управляемого оружия или в подразделения управляемых ракет «Атакмс» и вводятся в запоминающее устройство ракет. Вывод ракет «Атакмс» на цель производится с помощью её инерциальной системы, управляемых ракет класса «воздух-земля» осуществляется командно-инерциальным методом. Корректировка траектории полёта ракеты по командам осуществляется на начальном и конечном участках траектории. На среднем участке траектории управляет инерциальная система. Определение фактической траектории полёта ракеты на начальном и конечном участках осуществляется путём слежения радиолокационной станцией «Джистарс» за ракетой. Путём сравнения расчётной и фактической траекторий формируются команды управления и передаются через радиолокационную станцию на ракету. Это обеспечивает вывод ракеты в заданную точку с точностью до 50 м.

На определённой высоте ракета начинает маневрирование по заданной программе для того, чтобы разведение боевых элементов над целью обеспечивало оптимальное накрытие её площади. После выброса боевые элементы снижаются, а их головки самонаведения в результате вращения самих боевых элементов сканируют участки местности диаметром около 70 м. После обнаружения тепло-контрастной (радиоконтрастной) цели, они переходят в режим автосопровождения и обеспечивают наведение снижающихся боевых элементов на одиночные цели типа танк, боевая машина пехоты, бронетранспортёр и другие.

Перспективы развития

В ходе проведения войсковых испытаний и боевого применения комплекса, был сделан вывод о несоответствии архитектуры построения и несоответствии его заявленной цели в разрабатываемом двухвариантном исполнении. В разведывательно-ударном комплексе Джисак, было принято решение о применении в обоих вариантах, радиолокационной системы воздушной разведки наземных целей и управления нанесением ударов «Джистарс». Это означает переход к созданию разведывательных систем в интересах нескольких видов вооружённых сил. Это способствовало улучшению управления разнородными средствами поражения.

Новая концепция использования радиолокационной системы «Джистарс» предусматривает её применение не только в интересах разведывательно-ударного комплекса, но и при планировании огневого поражения в армейских корпусах и дивизиях. Её использование в ходе войны в Персидском заливе (для слежения за иракскими резервами и обнаружения батарей на дальностях, превышающих возможности средств радиолокационной разведки комплексов контрбатарейной борьбы американских дивизий) подтвердило то, что горизонтальная интеграция средств разведки и поражения наряду с вертикальной значительно повышает эффективность использования разведывательной информации и возможностей средств поражения.

Литература

• Гогин В., Федосеев А. Перспективы развития реактивных систем залпового огня рус. // Зарубежное военное обозрение. — М.: 1995. — № 1. — С. 26—32. — ISSN 0134-921X.
• Регентов М. Американская РСЗО MLRS рус. // Зарубежное военное обозрение. — М.: «Красная Звезда», 1987. — № 4. — С. 23—25. — ISSN 0134-921X.
