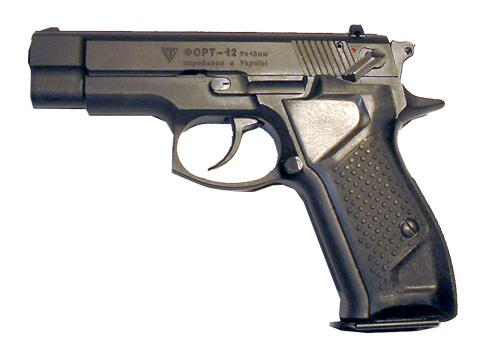

Fort-12 500x350.jpg
Пистолет Форт — 12Р + стрельбы [8:21]

Форт-12 — самозарядный пистолет 9-мм калибра украинского производства. Предназначен для поражения живой силы противника на расстоянии до 50 м.

Официально принят на вооружение Министерства внутренних дел Украины и Службы безопасности Украины.

История создания[править]

Разработка пистолета Форт-12 происходила с 1995 по 1998 годы под руководством главного конструктора Петра Андреевича Зайца[1]. Цель этой разработки заключалась в том, что штатным пистолетом украинских вооруженных сил и правоохранительных органов оставался советский пистолет Макарова, однако он не вполне соответствовал современным требованиям. Поэтому, в связи с моральным и физическим устареванием ПМ, КП «НПО Форт МВД Украины» начало разработку нового боевого пистолета для подразделений силовых структур. Как базовый боеприпас для этого пистолета был принят хорошо освоенный патрон 9 × 18 ПМ, который еще к тому же в наличии, однако новый пистолет должен был обеспечить по сравнению с ПМ большую точность стрельбы и огневую мощь (за счет большой вместимости магазина)[2]. За прототип для создания своего пистолета разработчики взяли отдельные модификации чешских пистолетов CZ-75 и CZ-83, сконструированных на заводе Česká Zbrojovka в городе Угерский Брод инженерами братьями Коучки — Йосефом и Франтишеком. В Чехии было закуплено все необходимое оборудование[3]. В этом году пистолет Форт-12 был запущен в серийное производство, а впоследствии (согласно распоряжению Кабинета Министров Украины № 1056-р от 21 декабря 1998 года[4]) пистолет был принят на вооружение правоохранительных органов Украины. Правда, в начале производства этих пистолетов производственный брак составлял достаточно высокий процент. Детали изготавливали на устаревших станках, у пистолетов замечалась невысокая надежность оружия и задержки при стрельбе, вызванные перекосом патронов. Но теперь с новым оборудованием — станками 5-го поколения эти недостатки практически устранены, недостатки незначительны. Накопленный предприятием опыт и огромный рост популярности пистолетов Форт позволили улучшить качество сбора оружия, количество рекламаций и жалоб существенно снизилось[5]. Следует еще заметить, что за право выпускать пистолеты для украинских правоохранительных органов соревновались конкуренты НПО «Форт» — одно из российских оружейных предприятий города Тулы и немецкая оружейная фирма Schmeisser[6]

С 1999 года начали выпускаться модификации пистолета Форт-12.

Описание[править]

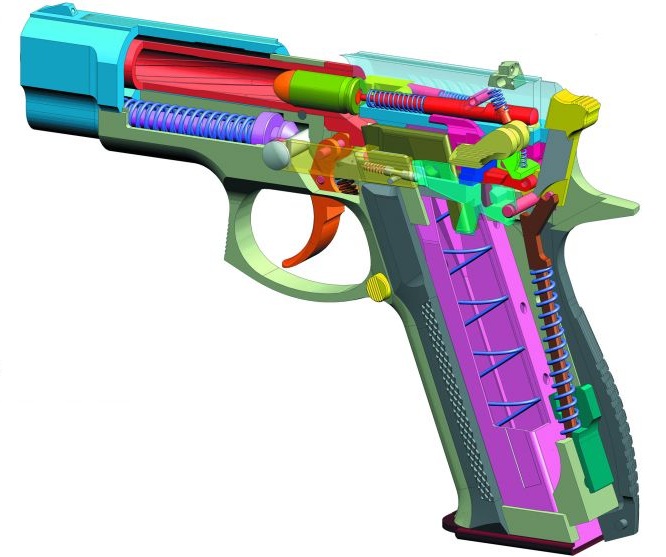

Форт-12 в разрезе

Принцип действия автоматики пистолета Форт-12 построен на использовании энергии отдачи свободного затвора. УСМ двойного действия похож по строению с механизмом чешских пистолетов CZ-75 и CZ-83. Расположенный на затворе ручной предохранитель позволяет заблокировать ударно-спусковой механизм как с взведенным, так и со спущенным курком. Устройства для безопасного спуска курка с боевого взвода в конструкции не предусмотрено. Ствол не имеет сцепления с затвором, запирание канала ствола достигается массой затвора и силой возвратной пружины. Живучесть пистолета Форт-12 выше, чем пистолета Макарова, при такой же живучести ствола, которая составляет примерно 50000 выстрелов при стрельбе патронами 9х18 ПМ, из-за того, что у пистолета Макарова через 5000-7000 выстрелов слабеет возвратная пружина и её приходится заменять. Магазин у Форт-12 двухрядный, на 12 патронов, также существуют магазины повышенной емкости до 24 патронов. Прицельные приспособления фиксированные, открытые. Защелка магазина расположена в основании спусковой скобы (как на пистолете ТТ), после отстрела последнего патрона затвор удерживается в крайнем заднем положении затворной задержки, которая включается выступлением подателя магазина. Это обеспечивает высокую скорость перезарядки при изменении магазина, а вместе с достаточно большой вместимостью магазина — высокую скорострельность.

Пистолет полностью выполнен из оружейной стали, поэтому он имеет по современным меркам довольно большую массу. Пистолеты выпускаются как в обычном оформлении с матовыми поверхностями, так и в наградном, с гравировкой и золочением.

Пистолет может дополнительно комплектоваться устройством для снижения уровня звука выстрела (пистолет Форт-12Б + комплект Форт-4) и лазерным целеуказателем.

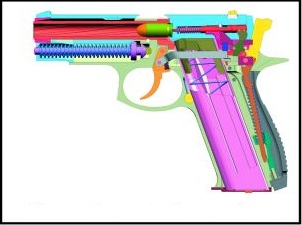

  • курок предохранительного взвода с включенным предохранителем

    курок предохранительного взвода с включенным предохранителем

  • курок на боевом взводе с включенным предохранителем

    курок на боевом взводе с включенным предохранителем

  • затвор на затворной задержке

    затвор на затворной задержке

Основные части пистолета[править]

  1. Рамка со стволом
  2. Затвор с ударником, выбрасывателем и предохранителем
  3. Ось с обратными пружинами
  4. Ударно-спусковой механизм (курок с толкателем, шептало с пружиной, спусковой крючок, спусковая тяга, боевая пружина, рычаг, упор, отделитель, отражатель)
  5. Рукоятка
  6. Затворная задержка
  7. Магазин

Назначение основных частей пистолета[править]

  • Рамка — служит для соединения всех частей и механизмов пистолета.
  • Ствол — служит для направления полета пули.
  • Спусковая скоба — служит для предотвращения спускового крючка от случайного нажатия.
  • Затвор — служит для досылку патрона в патронник; запирания канала ствола при выстреле; выбрасывания стреляной гильзы или патрона; постановки курка на боевой взвод.
  • Выбрасыватель — служит для удержания гильзы или патрона в чашечке затвора до их встречи с отражателем.
  • Ударник — служит для разбивания капсюлю патрона.
  • Предохранитель — служит для блокировки затвора с рамкой, шептала с курком, ударника, шептала с тягой и спусковым крючком.
  • Ось с обратными пружинами — служит для возврата затвора в переднее положение после выстрела.
  • Рукоятка — служит для удобства держания пистолета в руке.
  • Затворная задержка — служит для удержания затвора в заднем положении после использования всех патронов из магазина.
  • Магазин — служит для размещения 12 патронов и подачи их на линию досылания, а также приведение в действие затворной задержки.

Назначение частей УСМ[править]

  • Курок — служит для нанесения удара по ударнику.
  • Шептало с пружиной — служат для удержания курка на боевом и предохранительном взводе.
  • Спусковой крючок и спусковая тяга — служат для спуска курка с боевого взвода и взведения курка при нажатии на хвост спускового крючка.
  • Боевая пружина — служит для предоставления курку энергии необходимой для нанесения удара по ударнику.
  • Рычаг — служит для приведения в действие курка.
  • Упор — служит для удержания боевой пружины и рычага.
  • Отделитель — служит для предотвращения выстрела при незапертом затворе.
  • Отражатель — служит для отражения гильзы или патрона во время движения затвора назад.

Порядок разборки пистолета[править]

Неполная разборка[править]

Неполная разборка пистолета «Форт-12»
  1. Удалить магазин из рукоятки.
  2. Снять затворную задержку.
  3. Отделить затвор от рамки.
  4. Снять направляющую с обратными пружинами.

Полная разборка[править]

  1. Произвести неполную разборку пистолета.
  2. Снять рукоятку.
  3. Снять упор и изъять боевую пружину с рычагом.
  4. Вынуть отражатель и курок с рамки.
  5. Вынуть спусковой крючок с тягой.
  6. Вынуть задержку магазина.
  7. Снять предохранитель и изъять ударник с пружиной.
  8. Разобрать магазин.

Порядок сборки пистолета проводится в обратной последовательности. Отделять спусковой крючок и тягу необходимо только при сильном загрязнении пистолета. По возможности промывается рамка со спусковым крючком и тягой при полном погружении в масло РЖ.

Задержки при стрельбе[править]

№ Наименование неисправности, ее внешние проявления Предполагаемая причина Способ устранения
1. Осечка. Затвор в крайнем переднем положении, курок спущен, но выстрел не состоялся 1. Неисправность патрона.
2. Загустение смазки, загрязнение или натирания ударника.
3. Осаждение или излом боевой пружины.
 1. Перезарядить пистолет, провести повторный выстрел.
2. Пистолет разрядить, разобрать, осмотреть и прочистить. При затирке ударника отправить в ремонтную мастерскую.
3. Пистолет разрядить и отправить в ремонтную мастерскую.
2. Недосыл патрона затвором. Затвор остановился, не достигнув крайнего переднего положения. Спуск курка не состоялся. 1. Загрязнение патронника или выбрасывателя.
2. Излом или осаждение возвратной пружины		 1. Дослать затвор рукой вперед и продолжать стрельбу
2. Отправить пистолет в ремонтную мастерскую.
3. Ущемление гильзы затвором. Затвор в заднем положении и туго перемещается вперед. 1. Загрязнение подвижных частей пистолета. Слабый заряд патрона.
2. Неисправность выбрасывателя.
3. Изогнутый отражатель.		 1. Выбросить гильзу отводом затвора назад и продолжить стрельбу.
2. Разрядить пистолет и отправить его в ремонтную мастерскую.
3. Разрядить пистолет, разобрать и выровнять отражатель.
4. Утыкание. Ущемление патрона между зеркалом затвора и казенной частью ствола при досылке патрона в патронник. 1. Загрязнение магазина.
2. Разгиб губок магазина.
3. Магазин не зафиксирован защелкой.		 1. Извлечь магазин, отвести затвор, вытянуть ущемлен патрон. Продолжить стрельбу.
2. Разрядить пистолет, заменить магазин. Неисправный магазин отправить в ремонтную мастерскую.
3. Вытянуть магазин, отвести затвор назад, вытянуть ущемлен патрон. Продолжить стрельбу.
5. Автоматическая стрельба. 1. Перелом отделителя.
2. Перелом боевого выступления курка или шептала.
3. Ослабление или перелом пружины шептала.		 Во всех случаях необходимо отправить пистолет в ремонтную мастерскую

Модификации[править]

  • Форт-12 — базовый пистолет.
  • Форт-12 Kurz — разработан для стрельбы патронами 9 × 17 Kurz.
  • Форт-12Б — пистолет с быстросъемным стволом. Он позволяет при дополнительном оснащении оружия комплектом Форт-4, в который входят дополнительный ствол с резьбой на дульной части и устройство для снижения уровня звука выстрела существенно расширить возможности пистолета. Это оружие уже успело себя зарекомендовать среди бойцов спецподразделений МВД Украины.
  • Форт-12Г — модификация представляет собой оружие самообороны и предназначена для стрельбы газовыми (PA BLANK) и шумовыми (PAK) патронами калибра 9 мм, а также запуска сигнальных ракет с помощью холостого патрона тоже калибра 9 мм.
  • Форт-12Р — представляет собой оружие самообороны, который разработан для стрельбы 9-мм травматическими патронами типа Р. А., снаряженными эластичными шарами не смертельного действия. Предназначен для гражданского и для службы охраны. Эффективная дальность стрельбы — 10 м.
  • Форт-12РМ — также как и Форт-12Р представляет собой оружие самообороны, который разработан для стрельбы 9-мм травматическими патронами типа Р. А. или 11,43 мм типа .45 Rubber, снаряженными эластичными шарами несмертельного действия. Предназначен для гражданского и для служебного пользования. Эффективная дальность действия — 10 м. Отличается от Форт-12Р улучшенной эргономикой и изменением формой затвора.
  • Форт-12Т — газовый пистолет с возможностью стрельбы патронами травматического действия калибра 9 мм Р. А. Конструктивной особенностью пистолета является наличие перегородок в канале ствола.
  • Сокол — спортивный пистолет, разработанный на основе боевого пистолета Форт-12 оснащен регулируемыми прицельными устройствами и устройством для тушения возгорания и отвечает всем требованиям Международной Конфедерации Практической Стрельбы.

Сравнение с зарубежными аналогами[править]

В таблице приведены сравнительные тактико-технические характеристики пистолета Форт-12 с его аналогами CZ-75 и CZ-83, а также с пистолетом Ярыгина, который в 2003—2008 годах был принят на вооружение российских силовых структур.[7]

Пистолеты Форт-12
Fort-12 500x350.jpg		 CZ-75[8]
1977 CZ-75.png		 CZ-83[9]
CZ 82 IMG 1785.JPG		 Пистолет Ярыгина[10]
Mp-443 grach.jpg
УСМ Двойного действия Двойного действия Двойного действия Двойного действия
Калибр 9 мм 9 мм 9 мм 9 мм
Тип боеприпаса 9×18 мм ПМ 9×19 мм Parabellum 9×19 мм Parabellum 9×19 мм Parabellum
Количество нарезов 6 нарезов н/д н/д н/д
Масса оружия с неснаряженным магазином 830 г 1000 г н/д 950 г
Масса со снаряжённым магазином 950 г н/д 920 г н/д
Длина оружия 180 мм 206 мм 172 мм 198 мм
Длина ствола 95 мм 120 мм 96 мм 112 мм
Боепитание 12 патронов 16 патронов 12 патронов 17 патронов
Начальная скорость пули 315 м/с н/д н/д 450 м/с
Дальность эффективного действия 350 м 350 м 350 м 350 м
Боевая скорострельность 40 выстрелов в минуту н/д н/д н/д

Маркировка[править]

Гравировка на пистолетах может выполняться на украинском, русском или английском языке.

На левой стороне затвора стоит эмблема предприятия, производящего данный продукт, и надпись «Форт-12 9 × 18 мм Сделано в Украине». Заводской номер указан на правом боку затвора и рамки пистолетов.

В видеоиграх[править]

  • В серии компьютерных игр S.T.A.L.K.E.R. среди многих других моделей огнестрельного оружия является пистолет Форт-12 (в игре называется Фора-12). Также, в игре можно найти Форт-14 (в игре Фора-14), версию с увеличенным магазином, и Форт-15 (в игре Фора-15мк).[11]
  • В одном из модов для компьютерной игры Point of Existence 2 также присутствует пистолет модели Форт-12.[12]
  • В одном из модов для компьютерной игры Counter-Strike: Source тоже присутствует пистолет Форт-12, правда он заменяет бельгийский пистолет Five-Seven.[13]

Интересные факты[править]

  • Пистолет Форт-12 является первой разработкой из огнестрельного оружия КП «НПО Форт МВД Украины».
  • Первая опытная партия пистолетов Форт-12 была изготовлена ​​в мае 1995 года[14]. Однако уже в конце апреля месяца этого же года согласно указу президента № 341 была введена награда «Именное огнестрельное оружие», которым является пистолет Форт-12[15].
  • До 2002 года стволы для пистолетов Форт-12 поставлялись из Чехии.[16]
