KazSTSAT
| KazSTSAT | |
| англ. Kazakhstan Science and Technology Satellite | |
| Файл:Kazstsat.png | |
| Заказчик |  РГУ «Аэрокосмический комитет Министерства цифрового развития, инноваций и аэрокосмической промышленности Республики Казахстан» |
|---|---|
| Производитель |  SSTL
ТОО «Ғалам» |
| Оператор | ТОО «Ғалам» |
| Задачи | Дистанционное зондирование Земли |
| Количество витков | Солнечно-синхронная орбита |
| Запуск | 3 декабря 2018 18:34 по UTC |
| Ракета-носитель | Falcon-9 Block 5 |
| Стартовая площадка |  Ванденберг
VAFB (Vandenberg Air Force Base) |
| NSSDC ID | 2018-099AB |
| SCN | 43783 |
| Технические характеристики | |
| Платформа | Ghalam-100 |
| Масса | 104 кг |
| Размеры | 572 (X) мм x 719 (Y) мм x 977 (Z) мм |
| Мощность | 60 Вт |
| Источники питания | GaAs Triple junction solar cells |
| Ориентация | трехосная |
| Срок активного существования | 5 лет |
| Элементы орбиты | |
| Тип орбиты | солнечно-синхронная |
| Эксцентриситет | 0,001 |
| Наклонение | 97,7° |
| Период обращения | 96.4 минут |
| Витков за день | 15 |
| Высота орбиты | 585 |
| Полоса обзора | 250 км |
| Пересечение экватора | 10:30 |
| Целевая аппаратура | |
| SLIM-6 | |
| Площадь покрытия | 3,600.000 км2 в сутки |
| Полоса захвата | 250 км |
| Спектральная полоса | CB: 433-453нм B: 450-510нм |
| Скорость передачи | 80 Мбит/с |
| Бортовая память | 64 ГБ |
| Разрешение изображения | 17 м |
| ghalam.kz — сайт проекта | |
KazSTSAT[править]

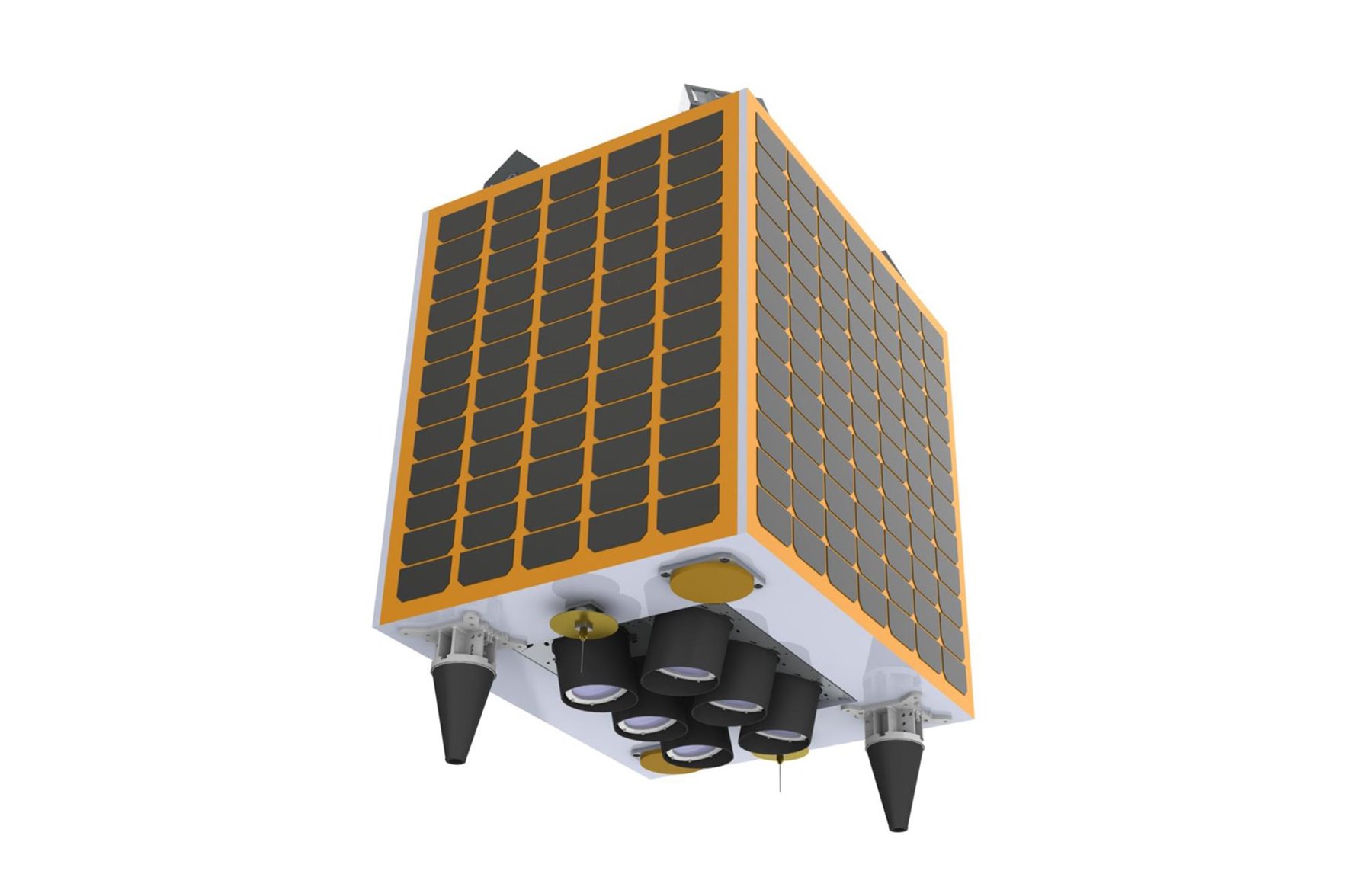

KazSTSAT (Kazakhstan Scientific and Technological Satellite) — космическая система научно-технологического назначения (КС НТН), спутник дистанционного зондирования Земли, созданный совместными усилиями ТОО «Ғалам» (Ghalam LLP, Казахстан) и Surrey Satellite Technology Ltd. (SSTL, Великобритания).
Спутник был запущен 3 декабря 2018 года с космодрома военно-воздушной базы Ванденберг (США).
Космический аппарат несет несколько экспериментальных и технологических полезных нагрузок, в том числе оптическую полезную нагрузку BDLI, способную производить съемку с разрешением выше позволяемого дифракционным пределом, и новый универсальный бортовой компьютер – OBCARM.
KazSTSAT эксплуатируется с помощью полностью виртуализированного наземного сегмента и земных станций S- и X-диапазона, реализованных в Шпицбергене и в Нур-Султане на основе технологий программно-определяемых радиосистем (SDR).
Создание[править]
Космическая система KazSTSAT была создана на базе синергетического сотрудничества группы специалистов ТОО «Ғалам» и SSTL по заказу РГУ «Аэрокосмический комитет Министерства цифрового развития, инноваций и аэрокосмической промышленности Республики Казахстан» (2014 – 2018 гг).
В рамках проекта была совместно разработана новая служебная платформа и модифицирована полезная нагрузка SLIM-6 (Surrey Linear Imager).
Специалистами ТОО «Ғалам» были разработаны и изготовлены технологические полезные нагрузки OBCARM и BDLI, а также по лицензии Airbus Defence and Space были изготовлены двухосные солнечные датчики BASS-17.
Технологическая полезная нагрузка[править]
Бортовой компьютер OBCARM (On-board computer based on ARM architecture – Бортовой компьютер на базе архитектуры ARM). Устройство представляет собой основу для следующих проектов, объединяющую два функционала – бортового компьютера (OBC) и регистратора данных с полезной нагрузки (PIU – Payload Interface Unit), в одном устройстве для снижения массы, энергопотребления, габаритов и затрат на производство. Масса OBCARM, включая механическую структуру, составляет 0,6 кг. В течение 2015 года был выполнен полный цикл функциональных тестов на воздействие внешних факторов. Модуль успешно прошел все испытания на земле и функционирует в штатном режиме на орбите с декабря 2018 года.
BDL imager (Beyond Diffraction Limit imager) – это компактная катадиоптрическая оптическая полезная нагрузка, обеспечивающая снимки с качеством изображения, которое ранее можно было получить с помощью оптических систем гораздо больших размеров.
| Параметр | Спецификация |
| Оптическая система | |
| Фокусное расстояние | 440 мм |
| Диаметр апертуры | 30 мм |
| Разрешающая способность | 10 м |
| Поле зрения | 1.3° |
| Спектральный канал | 450-650 нм |
| Полная длина вдоль оси | 126.8 мм |
| Материалы и механический дизайн | |
| Материалы | Входная линза BK7G18 (радиационно-стойкая),
зеркала–BK7, механическая структура -титан |
| Масса | 1 кг |
| Размеры | 174мм x 109мм x 83мм |
Наземный сегмент[править]
Наземный сегмент миссии KazSTSAT основан на стандартной конфигурации Spacecraft Operations Centre (SOC), полностью виртуализированной и доработанной в части автоматизации номинальных и нештатных процедур.
Земная станция S-диапзона, разработанная на базе технологии SDR (Software Defined Radio) с использованием программно-определенных радиочастотных и сетевых архитектур, находится в г.Нур-Султан (Казахстан).
Земная станция X-диапазона принадлежит KSAT [https://www.ksat.no/] и находится на о. Шпицберген (Svalbard, Norway), где ТОО «Галам» был размещен программно-определяемый бэкэнд для полной поддержки стэка протоколов SSTL/KazSTSAT.
Подключение к удаленной наземной станции на Шпицбергене происходит посредством прозрачного на пользовательском уровне соединения Ethernet через IP и VPN интерфейсов.
Центр управления полетом включает в себя новую распределительную систему планирования миссий и программное обеспечение для обработки изображений.
Антенна адаптирована к климатическим условиям Северного Казахстана
