Треножный станок пулемёта MG 34 образца 1934 года
Складной треножный станок пулемёта MG 34 образца 1934 года (нем. Lafette 34 или MG-Lafette 34) — немецкий универсальный складной станок для использования совместно с едиными пулемётами MG 34. Считалось, что несмотря на свою сложную конструкцию, станок компенсировал это удобством использования, возможностью наводить оружие в широком диапазоне углов и устойчивостью при ведении огня[1].
После окончания Второй мировой войны станки образца 1934 года широко использовались в армиях различных государств Европы, где немецкие пулемёты семейства MG 34 оставались на вооружении, в частности — в Норвегии, Португалии, Румынии, Югославии и Австрии[2].
Техническая информация[править]

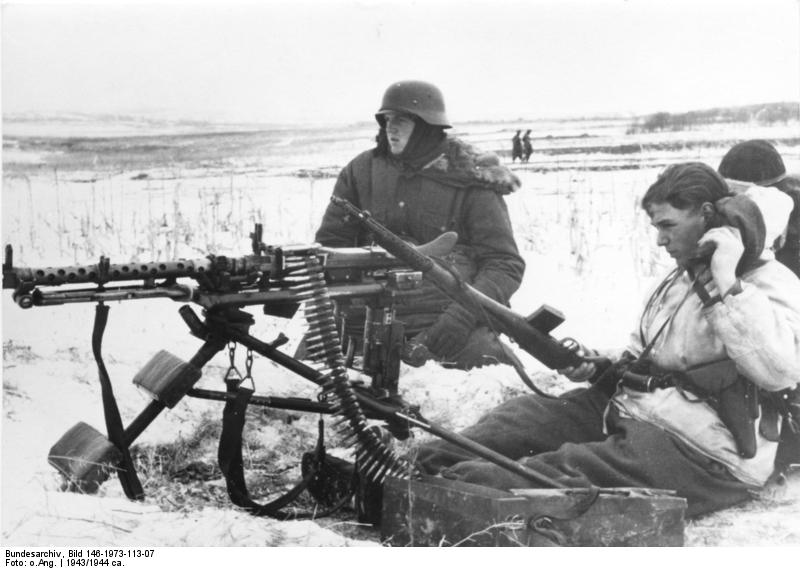

Станок образца 1934 года состоял из основания с тремя ногами и распоркой, над которыми располагалась люлька оружия с амортизатором отката и откатной частью. Пулемёт крепился к люльке специальной наметкой спереди и цапфами своего короба сзади. Станок мог находиться в трёх положениях: в походном (сложенном для перевозки или переноски за спиной), в положении для стрельбы по наземным целям и в положении для стрельбы по воздушным целям[3].
После монтажа пулемёта MG-34 на универсальном станке образца 1934 года он позволял повысить устойчивость оружия во время ведения огня по наземным целям, а в случае задействования дополнительной зенитной стойки с вертлюгом — использовать оружие для поражения воздушных целей. На кожухе ствола в этом случае монтировался кольцевой дистанционный прицел, а задний визир на стойке основного прицела откидывался[4]. Вести зенитный огонь с его помощью допускалось на расстояниях не более 1000 метров[5].
Станок образца 1934 года снабжался подъёмно-поворотными механизмами[6] и механизмом горизонтальной наводки[7]. Подъёмный механизм позволял использовать пулемёт из разных положений для ведения огня лёжа или сидя. Кроме этого, станок имел собственный спусковой механизм и механизм автоматического рассеивания в глубину при стрельбе[8]. Механизм автоматического рассеивания приводился в действие отдачей пулемёта и располагал регулятором рассеивания на различные дальности[3]. На люльке станка мог устанавливаться оптический прицел MGZ 34, который в сочетании со встроенным угломером способствовал ведению огня прямой и непрямой наводкой[1][8].
Примечания[править]
- ↑ 1,0 1,1 Пулемет MG-34 рус.. Проверено 25 июля 2025.
- ↑ The Lafette 34 & 42 in the postwar era англ.. Проверено 25 июля 2025.
- ↑ 3,0 3,1 Ненахов, 1999, Единые пулемёты
- ↑ Германский единый пулемет MG 34 рус.. Проверено 25 июля 2025.
- ↑ НКО СССР, 1941, Пользование кольцевым прицелом
- ↑ НКО СССР, 1941, Станок к пулемёту МГ 34
- ↑ НКО СССР, 1941, Станок к пулемёту МГ 34
- ↑ 8,0 8,1 НКО СССР, 1941, Непрямая наводка
