MQ-9 Reaper

Материал из Циклопедии
Перейти к навигации Перейти к поиску
MQ-9 Reaper

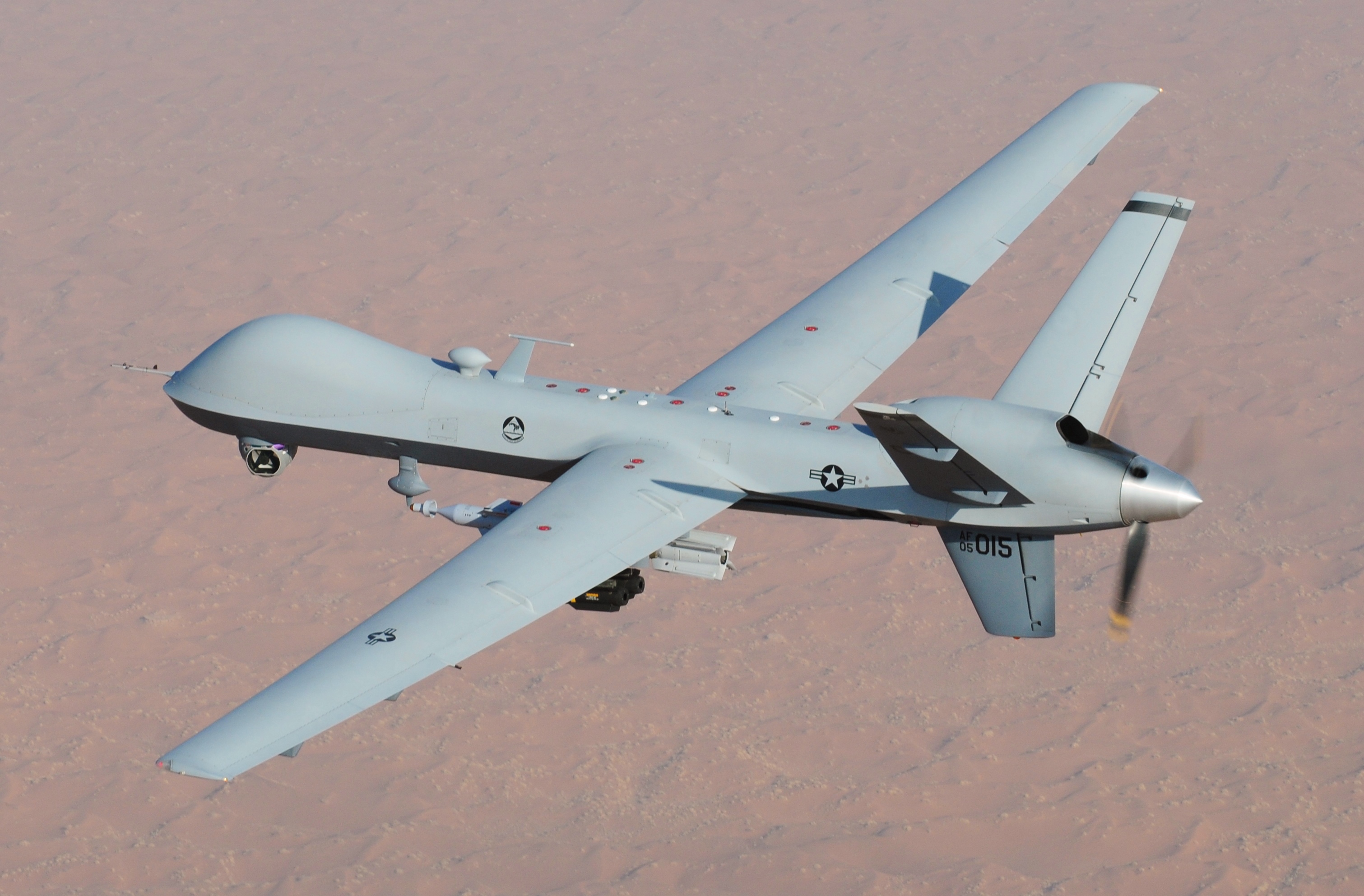

Файл:MQ-9 Reaper UAV (cropped).jpg
MQ-9 Reaper во время боевого вылета, Афганистан, 2008 год
Тип

ударный БПЛА

Разработчик

США General Atomics

Производитель

США General Atomics

Первый полёт

2 февраля 2001 года

Начало эксплуатации

октябрь 2007 годMQ-9 REAPER на сайте ВВС США

Статус

эксплуатируется, производится

Эксплуатанты

США ВВС США

Великобритания ВВС Великобритании

Италия ВВС Италии

Турция ВВС Турции

Франция ВВС Франции

Единиц произведено

более 270

Стоимость единицы

$30 млн

Базовая модель

MQ-1 Predator

Commons-logo.svg Изображения на Викискладе

MQ-9 Reaper — это разведывательно-ударный беспилотный летательный аппарат, разработанный компанией General Atomics Aeronautical Systems. Он предназначен для использования в ВМС и ВВС США, а также в Британских ВВС. Первый полёт состоялся 2 февраля 2001 года[1].

История создания и производства[править]

Основным разведывательно-ударным беспилотным летательным аппаратом, находящимся на вооружении Командования сил специальных операций ВВС США, является MQ-9А Reaper, который был принят на службу в 2008 году. ВВС США планируют принять на вооружение в общей сложности 276 беспилотников Reaper. По состоянию на 2011 год, по различным источникам, на вооружении находилось от 63 до 74 MQ-9.

БПЛА MQ-9А разработан на основе MQ-1 Predator, и его основными отличиями являются турбовинтовой двигатель Honeywell TPE331-10 и удлинённый фюзеляж — с 8,23 до 11,6 м. В «Жнеце» используется более традиционное V-образное хвостовое оперение с верхней V-образностью. Размах крыла увеличился с 14,24 до 21,3 м, а максимальная взлётная масса возросла с 1050 до 4760 кг. Переход от поршневого двигателя мощностью 115 л. с. к турбовинтовому, мощностью 776 л. с., вдвое увеличил максимальную скорость полёта и высоту. Полезная нагрузка возросла с 300 до 1700 кг. При пустом весе «Жнеца» в 2223 кг его топливные баки могут вместить 1800 кг авиационного керосина. В ходе разведывательных и патрульных миссий дрон может находиться в воздухе около 30 часов, хотя при полной боевой нагрузке это время сокращается до 14 часов. Крейсерская скорость полёта составляет 280—310 км/ч, а максимальная — 480 км/ч. При максимальной боевой нагрузке высота полёта обычно не превышает 7500 м, однако в разведывательных миссиях MQ-9А способен подниматься на высоту свыше 14000 м.

Беспилотник «Жнец» теоретически способен нести до 14 ракет Hellfire класса «воздух-земля», в то время как его предшественник Predator может вооружаться лишь двумя ракетами с лазерным наведением. Вооружение на шести точках внешней подвески включает в себя ПТУР AGM-114 Hellfire, а также управляемые бомбы GBU-12 и GBU-38.

Для распознавания целей и визуального наблюдения используется оптоэлектронная система AN/AAS-52 от компании Raytheon. Она состоит из телекамер, работающих в видимом и инфракрасном диапазонах, телевизионной системы высокого разрешения, способной различать номерные знаки автомобилей на расстоянии 3 км, и лазерного дальномера-целеуказателя для наведения вооружения. Наведение и целеуказание может осуществляться как наземным оператором или другим летательным аппаратом, так и с помощью встроенной ОЭС с лазерным целеуказателем.

Ракеты Hellfire с различными боевыми частями предназначены в основном для поражения точечных целей: бронетехники, автомобилей, катеров, огневых позиций и живой силы в открытой местности или лёгких укрытиях. Главным ограничивающим фактором их эффективности является малый вес боевой части по сравнению с весом самой ракеты. В качестве компромисса между точностью и мощностью боевой части могут использоваться корректируемые авиационные бомбы, которые обеспечивают удовлетворительную точность на меньших расстояниях и обладают более мощным боевым зарядом.

БРЭО «Жнеца» также включает многорежимный радар AN/APY-8 Lynx II с синтезированной апертурой, предназначенный для картографирования местности и обнаружения подвижных и стационарных целей без визуального контакта. В 2015 году для снижения риска поражения «Жнеца» современными системами ПВО некоторые беспилотники были оснащены ловушками-имитаторами ADM-160 MALD и MALD-J, а также была проведена проверка системы оповещения о радиолокационном облучении AN/ALR-67[2][3].

Дата заказа Страна-покупатель Количество заказанных БПЛА Стоимость контракта
апрель 2008 года[4] США США 4 н/д
август 2008 года[5] Италия Италия 4 + сервис в течение 5 лет $330,0 млн
н/д Великобритания Великобритания 3 н/д
н/д Турция Турция 4 н/д
ноябрь 2009 года[5] Италия Италия 2 $63,0 млн
сентябрь 2010 года[6] США США 6 $38,3 млн
февраль 2011 года[7] США США 24 $148,3 млн
декабрь 2011 года[8] США США 40 $319,2 млн
январь 2015 года[9] США США 24 $279,2 млн

Модификации[править]

Block-1 — в апреле 2012 года была представлена усовершенствованная версия MQ-9, обладающая увеличенной продолжительностью полёта. Этот модернизированный БПЛА способен оставаться в воздухе на 10 — 15 часов дольше, чем предшественник, благодаря добавлению дополнительных топливных баков и обновлённому шасси. Максимальное время полёта без дозаправки теперь достигает 37 часов. По информации производителя, установив на MQ-9 более длинные крылья (26,8 м вместо стандартных 20,0 м), можно увеличить время нахождения в воздухе до 42 часов.

Block-5 — в этой модификации улучшена мощность двигателя, добавлена вторая радиостанция для передачи данных нескольким воздушным или наземным объектам, а также увеличена грузоподъёмность.

Reaper ER — это версия с улучшенной (с 27 до 33 часов) продолжительностью полёта[10].

Применение[править]

Тактическая единица[править]

Тактическая единица MQ-9 включает несколько БПЛА, наземную станцию управления, коммуникационное оборудование, запасные части и обслуживающий персонал. Экипаж БПЛА состоит из пилота и оператора электронных систем. В зависимости от задачи БПЛА может оснащаться различными комбинациями вооружений и электронных устройств. Например, мультиспектральная система наведения AN/AAS-52, разработанная компанией Raytheon, включает видеокамеры в видимом и инфракрасном спектрах, телевизионную систему с фотоумножением и лазерный дальномер, предназначенный для наведения вооружения. Также имеется радар с синтезированной апертурой, который используется для наведения управляемых бомб типа JDAM и датчик для отслеживания движущихся целей[11].

Боевое применение[править]

1 мая 2007 года в ВВС США было сформировано 432-е крыло — подразделение для боевого использования БПЛА MQ-1 Predator и MQ-9 Reaper. База этого подразделения располагается на авиабазе «Крич» в Неваде. Летом 2007 года начали проводиться боевые полеты в Ираке и Афганистане. К началу марта 2008 года БПЛА Reaper совершили 16 атак на цели в Афганистане, применяя бомбы и ракеты Hellfire. Например, 4 февраля 2008 года Reaper сбросил бомбу на грузовик, который перевозил бойцов талибов недалеко от Кандагара.

В сентябре 2009 года БПЛА Reaper были размещены на Сейшельских островах для проведения операций против пиратов в Индийском океане. В апреле 2010 года в Афганистане с помощью удара БПЛА Reaper был ликвидирован третий по рангу человек в «Аль-Каиде» Мустафа Абу Язид, также известный как Шейх аль-Масри.

7 мая 2012 года в результате удара БПЛА Reaper был убит один из лидеров йеменского крыла «Аль-Каиды» Фахд аль-Куса. 22 сентября 2016 года был уничтожен лидер «Аль-Каиды» в Йемене Абдаллах аль-Санаани также в результате удара БПЛА Reaper[12].

В феврале 2018 года с помощью MQ-9 Reaper был уничтожен сирийский танк Т-72. 21 ноября 2019 года MQ-9 Reaper ВВС США был сбит российскими ЧВК во время полёта над Тархуном, в 80 километрах к югу от Триполи. 3 января 2020 года в результате удара ракеты AGM-114 «Hellfire» был убит иранский генерал-майор Касем Сулеймани, командующий спецподразделением «Аль-Кудс» Корпуса Стражей Исламской революции. В результате удара, кроме Сулеймани, погибли еще семь человек, среди которых были члены «Хашд аш-Шааби», его зять и шурин одного из основателей «Хизбаллы»[13][14][1].

Характеристики[править]

БРЭО[править]

Радиолокационная станция AN/APY-8 Lynx II с синтезаторной аппаратурой расположена в носовом обтекателе и может функционировать в режиме картографирования. Под фюзеляжем оснащена комбинированная тепловизионная и электронно-оптическая прицельная станция MTS-B, которая установлена на сферической подвязке. Она включает лазерный дальномер-целеуказатель, способный обеспечивать целеуказание для всех боеприпасов НАТО и США с полуактивным лазерным наведением[1].

Вооружение[править]

MQ-9 Reaper оснащён шестью точками подвески:

  • две в центральной части крыла, каждая на 230—270 килограммов;
  • две внутренние, способные выдерживать 680 килограммов каждая;
  • две консольные, с нагружением в 68-91 килограмм на каждую.

Может перевозить:

  • до четырёх ракет AGM-114 «Хеллфайр»;
  • либо четыре «Хеллфайр» и две бомбы Mark 82 с лазерным наведением;
  • либо бомбы Mark 82 с GPS-наведением.

Ракеты AIM-92 Stinger продолжают проходить испытания и по сегодняшний день[1].

Стоимость[править]

Цена тактической единицы составляет около 30 миллионов долларов, в зависимости от конфигурации.

На 2011 год ВВС США располагали от 63 до 74 самолётов. При этом 7 из них использовались пограничной службой США. В Италии находятся шесть MQ-9 Reaper, в Турции — четыре, в Великобритании — один, а Франция заказала 16 единиц на сумму 1,5 миллиарда долларов[1].

Технические особенности и характеристики БПЛА[править]

MQ-9 Reaper — это беспилотный летательный аппарат (БПЛА) дальнего радиуса действия, предназначенный для выполнения различных задач, таких как разведка, наблюдение, поддержка боевых действий и нанесение ударов по наземным целям.

Крыло «Жнеца» усилено и обладает высокой аэродинамической производительностью, включая встроенные отсеки для боеприпасов и топлива.

Оптико-электронная система MQ-9 Reaper оснащена камерами высокого разрешения, ИК-датчиками, радиолокационными датчиками и лазерными указателями целей.

БПЛА может быть вооружен различными типами боеприпасов, включая управляемые ракеты и бомбы.

В плане коммуникации «Жнец» обеспечивает широкополосную радиосвязь для передачи видео, данных и голосовой связи в реальном времени.

MQ-9 Reaper способен выполнять автоматические операции, включая старт, набор высоты, поддержание крейсерской скорости, маршрут полёта и посадку.

Основные технические характеристики MQ-9 Reaper:

  • Размеры: длина — 11 м, размах крыльев — 20 м.
  • Максимальная скорость: 482 км/ч.
  • Дальность полёта: до 1850 км.
  • Полезная нагрузка: до 1700 кг.
  • Время полёта: до 27 часов.
  • Высота полёта: до 15,240 м.
  • Двигатель: турбовинтовой двигатель Honeywell TPE331-10GD.
  • Система управления: автономная, с возможностью управления с земли или из другого воздушного судна.

В целом, MQ-9 Reaper представляет собой мощный беспилотник с высокими техническими характеристиками, что позволяет ему успешно выполнять разнообразные задачи в военной и гражданской сферах[3].

Галерея[править]

  • Беспилотный летательный аппарат MQ-9 Reaper

    Беспилотный летательный аппарат MQ-9 Reaper

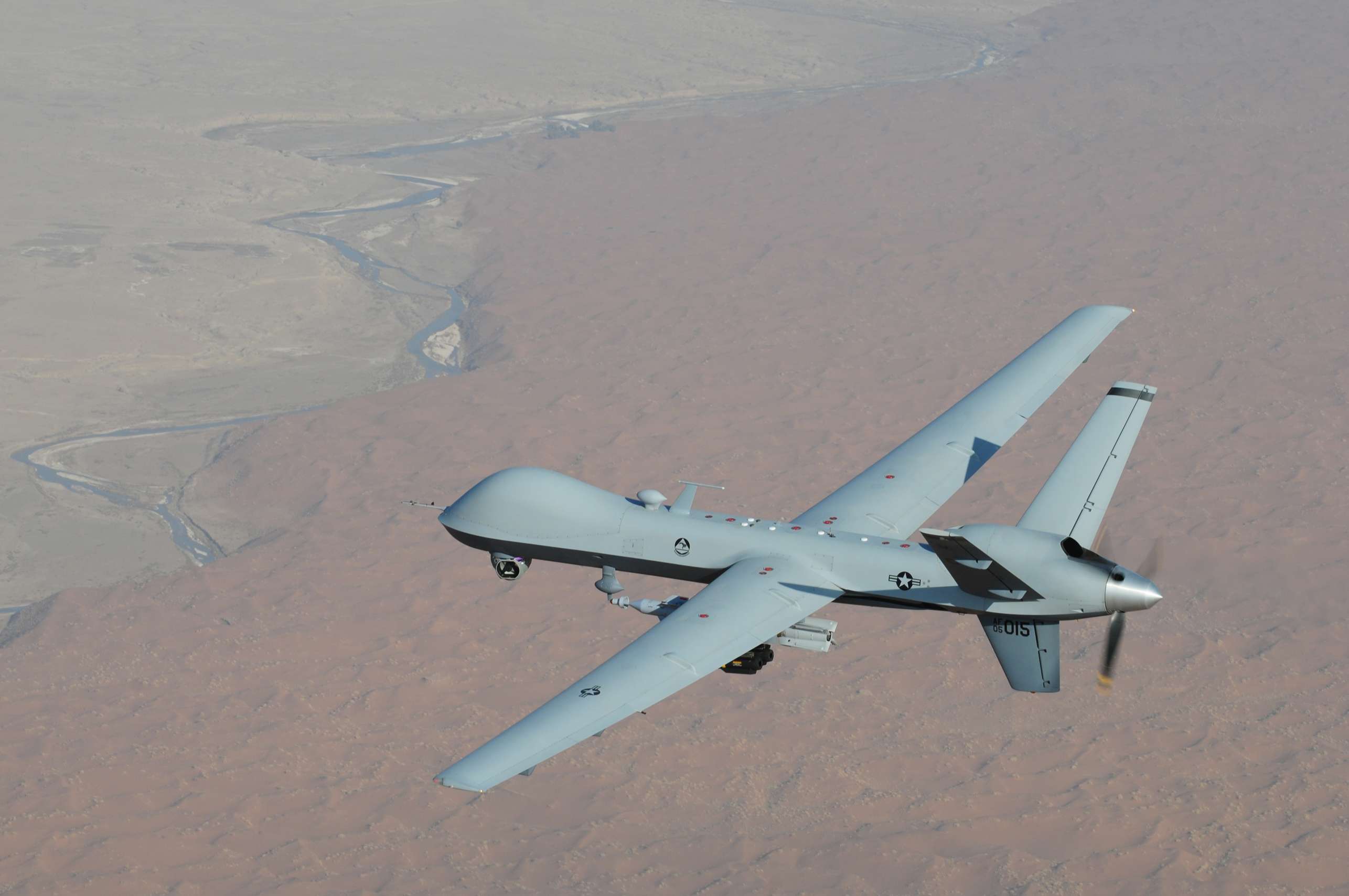

  • Беспилотник MQ-9 Reaper, вид сверху

    Беспилотник MQ-9 Reaper, вид сверху

  • MQ-9 Reaper пролетает над Ларисой, Греция

    MQ-9 Reaper пролетает над Ларисой, Греция

  • Истребитель General Atomics MQ-9 Reaper на статической выставке Aviation Nation 2019. Aviation Nation - авиашоу на базе ВВС Неллис, Невада

    Истребитель General Atomics MQ-9 Reaper на статической выставке Aviation Nation 2019. Aviation Nation - авиашоу на базе ВВС Неллис, Невада

  • Авиасалон Nellis AFB (LSV / KLSV) Aviation Nation 2014, США - Невада, 8 ноября 2014 год

    Авиасалон Nellis AFB (LSV / KLSV) Aviation Nation 2014, США - Невада, 8 ноября 2014 год
