Модульная сетка

Модульная сетка

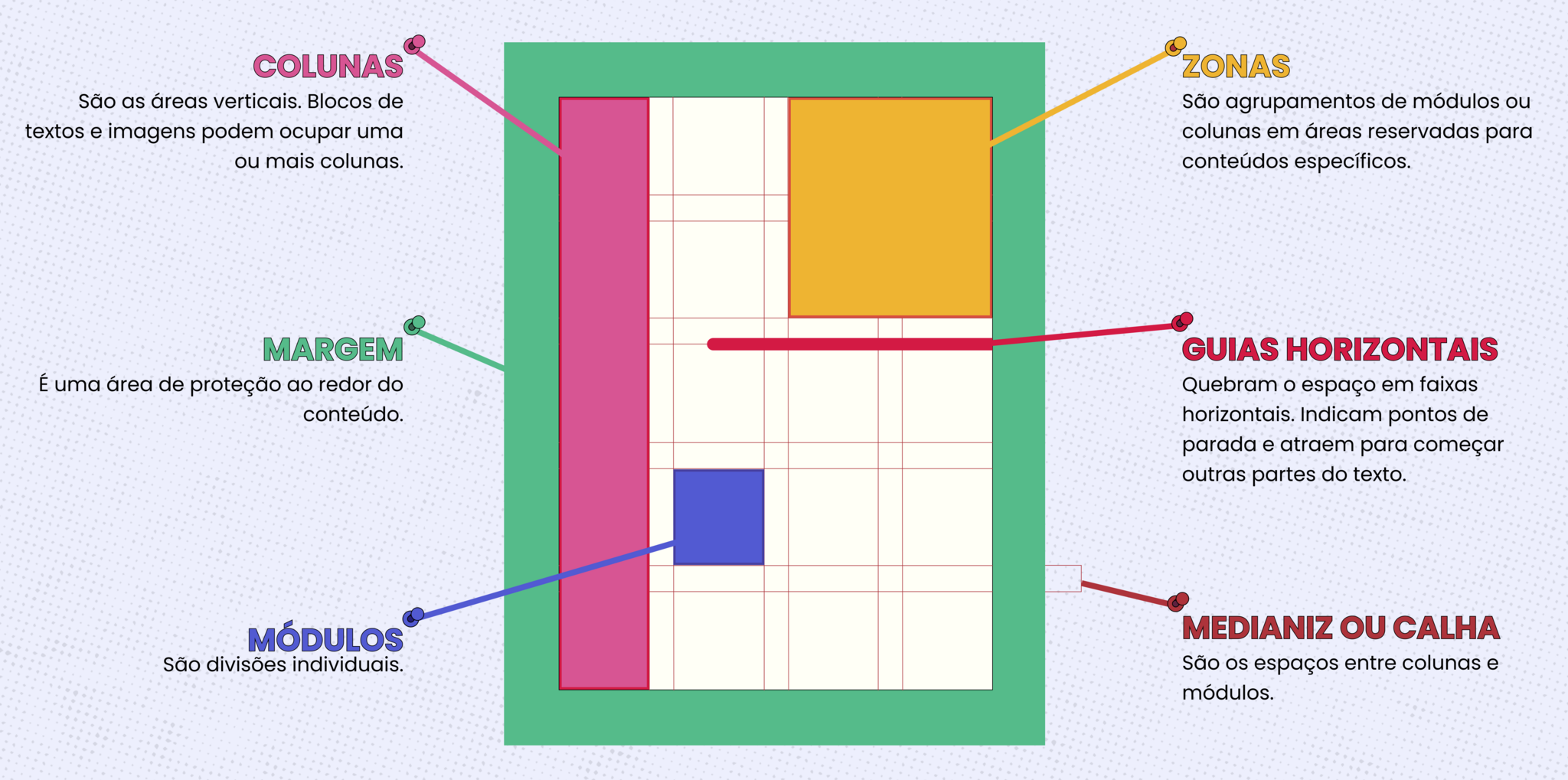

Модульная сетка — это универсальный инструмент дизайна, который используется в веб-дизайне, в графическом дизайне и в архитектуре для структурирования и организации элементов на макете. Она состоит из повторяющихся вертикальных и горизонтальных линий, которые делят пространство на колонки и ряды, создавая систему упорядочивания и организации контента. Сами модули, могут быть квадратными, прямоугольными или произвольной формы. Размер модуля определяет пропорции макета и позволяет выровнять объекты по горизонтали, вертикали и диагонали.

Модульная сетка помогает дизайнерам создавать структуру и организовать элементы на странице, облегчая навигацию и улучшая читаемость. Она также позволяет контролировать размеры, отступы и расстояния между элементами, что делает дизайн более организованным и профессиональным. С её помощью у творческих людей получается воспроизвести гармоничные и пропорциональные макеты, которые легко воспринимаются пользователями.

История модульной сетки

Модульная сетка была впервые использована в дизайне печатных изданий в 1920-х годах, когда она была разработана швейцарским типографом и дизайнером Яном Чихольдом. Он использовал модульную сетку для упорядочивания и структурирования текста на странице, что делало дизайн более читаемым и профессиональным. Позже, в 1980-х и 1990-х годах, модульные сетки стали использоваться в веб-дизайне и графическом дизайне, помогая создавать более структурированные и организованные макеты. В настоящее время модульные сетки являются одним из основных инструментов дизайна, используемых в веб-разработке и графическом дизайне.

Модульные сетки в дизайне начали применяться ещё до появления интернета. Сотни лет назад люди предпринимали попытки задействовать математические закономерности для улучшения пропорциональности тех или иных объектов. Яркий пример — сетки на основе золотого сечения, которые применялись архитекторами и художниками. После создания первой типографской машины модульные сетки стали использоваться и в книгопечатании. Первая типографская секция, разработанная итальянским математиком Лукой Пачоли и художником Леонардо да Винчи, была сформирована для трактата «О божественной пропорции» на основе модулей. Модульные сетки также применялись для застройки городов. Например, Анапа, которая очень пострадала во время Великой Отечественной войны, была заново отстроена на основе ортогональной сетки. Они получили широкое распространение в 50-60-х годах. Модульные сетки начали активно применять для создания журналов и газет. При этом такие системы использовались не только в эстетических, но и в практических целях. К примеру, сетки позволяли стандартизировать материалы, сэкономить место на странице и сократить время на оформление.

Виды модульных сеток

• Базовая сетка: это самый простой вид модульной сетки, который состоит из горизонтальных и вертикальных направляющих, разделяющих страницу на колонки и ряды.
• Продвинутая сетка: этот вид сетки включает дополнительные элементы, такие как поля, отступы, интервалы и направляющие, которые помогают контролировать расположение и размер элементов.
• Гибкая сетка: эта сетка позволяет колонкам и рядам изменять свой размер в зависимости от содержания или устройства, на котором отображается макет.
• Нерегулярная сетка: этот тип сетки используется для создания более креативных и нестандартных макетов, где колонки и ряды имеют разные размеры и формы.
• Изометрическая сетка: это особый вид модульной сетки, используемый в изометрической графике, где элементы расположены под определённым углом и имеют одинаковые размеры и отступы.

Как рассчитать модульную сетку

Дизайнер начинает продумывать модульную сетку ещё до готовности текстов и картинки для лендинга. Если над сайтом работает несколько человек, это экономит время. Пока редактор готовит текст, графический дизайнер продумывает, как лучше разместить его в макете.

В разработке сетки выделяют пять этапов:

1. Определить, какой контент будет на лэндинге. Перед началом работы можно составить список элементов, которые появятся на сайте: например, заголовки и подзаголовки, блоки основного текста, логотипы, кнопки, иконки, карточки товаров и картинки, — и подумать о композиции, что и как будет расположено.
2. Определить базовую единицу. Построение модульной сетки начинается с выбора базовой единицы — это значение, которое ляжет в основу сетки. Ширина колонок и межколонников, горизонтальные и вертикальные отступы будут кратны этой величине. Обычно базовая единица равна восьми пикселям, но иногда уменьшается до пяти. Например, в случае если величина базовой единицы — техническое требование разработчика.
3. Нарисовать макет от руки. После выбора базовой единицы нужно подумать о том, сколько колонок будет в сетке для сайта. Чтобы правильно выбрать их число, лучше сначала набросать макет будущего лэндинга на бумаге.
4. Выбрать подходящее число колонок. Стандартное количество колонок — 12. Это универсальное число, потому что в такой сетке есть блоки из шести, четырёх, трёх и двух колонок. Блок из одной колонки при этом получается не слишком узким, и его тоже можно использовать — например, для размещения иконок соцсетей. Если на лэндинге предполагается простой контент — пара заголовков, текстовые блоки, картинки и больше ничего, — 12-колоночная сетка усложнит работу, а вот сетка из шести или восьми колонок, наоборот, упростит.
5. Определить параметры сетки. Когда понятно, сколько колонок будет в модульной сетке, можно подумать об их ширине, межколоннике и полях. Самое распространённое сочетание такое: ширина колонки — 64 пикселя, межколонник — 24, поля — всё, что осталось. Если дизайнер только начинает работать с модульными сетками, стоит начать с этих параметров. Если ширины колонки не хватает для расположения элементов, дизайнер сам решает, как поступить: увеличить ширину колонки, уменьшить межколонник, сделать и то и другое или изменить порядок элементов
