Стоматологический микроскоп
Стоматологический микроскоп — прибор (микроскоп) для получения увеличенного изображения зубов и более детального изучения и рассмотрения деталей структуры зуба[1].
История[править]
В 1981 году американец Н. Чивиан создал первый стоматологический микроскоп, позволявший проводить манипуляции при 8-кратном увеличении.
В 1984 году Грин создал оптическую систему, состоявшую из двух отдельных трубок, снабженных окулярами и расходившихся под углом 14-16 градусов, так чтобы можно было видеть объект двумя глазами одновременно (объёмное изображение при этом не образуется, но плоское увеличенное изображение можно наблюдать обеими глазами одновременно[2]).
В 1991 году другой американец Гари Б. Карр значительно усовершенствовал микроскоп Чивиана, создав пятиступенчатую систему увеличения и улучшив эргономику прибора. Его микроскоп мог не только крепиться на потолке или стене, но и позволял врачу видеть каналы зуба под разными углами.[3]
Принцип действия[править]
Упрощённо говоря, объектив микроскопа формирует в своей внутренней фокальной плоскости увеличенное изображение объекта, находящегося в его внешней фокальной плоскости.
Изображение, сформированное во внутренней фокальной плоскости — рассматривается через окуляр (грубо говоря, лупу).
Суммарное увеличение микроскопа является произведением увеличивающих сил объектива и окуляра.[2]

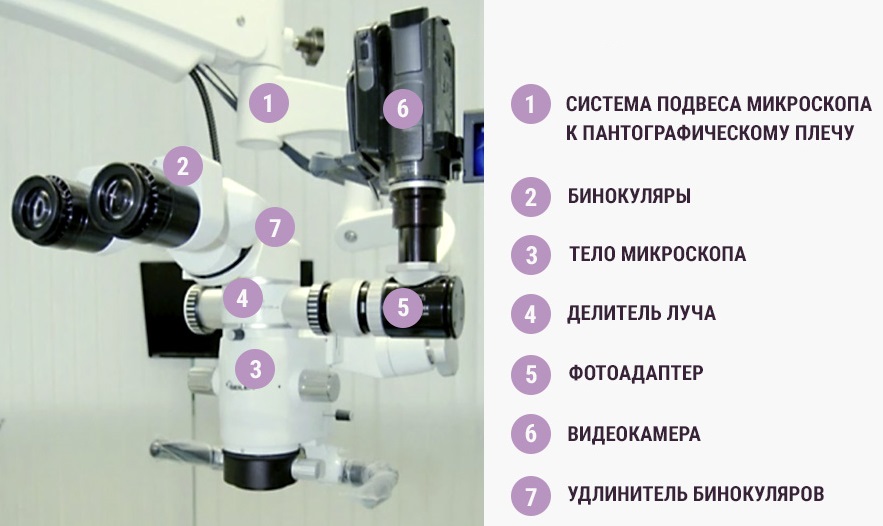

Устройство[править]
Принципиально, в общем случае, стоматологический микроскоп содержит[2]:
- систему крепления
- систему перемещения и наклона оптической головки
- оптическую головку
- интерфейс к компьютеру (либо монитору)
- монитор (для моделей с видеокамерой)
Оптическая головка, в общем случае, принципиально, содержит[2]:
- собственно увеличивающую систему (объектив)
- систему фокусировки (настройки резкости)
- бинокуляр (может отсутствовать в моделях с прямым подключением видеокамеры[4])
- делитель луча с системой подключения видеокамеры (не нужен при прямом подключении видеокамеры)
- систему освещения
- светофильтры[5]
- наборы асепсиса (защитные накладки)[6]
Бинокуляр, в обще случае, имеет[2]:
- систему настройки на межглазное расстояние оператора
- систему подстройки под остроту зрения оператора (в том числе подсистему подстройки под оператора, имеющего различную остроту зрения каждого глаза — диоптрийная наводка[7])
- систему адаптации под оператора, носящего очки (наглазники)[7]
- систему наклона бинокуляра[7] (может отсутствовать)
- возможность замены собственно окуляров (выбора окуляров из доступных)
Характеристики[править]
Система крепления[править]
Система крепления бывает[8]:
- напольная, на колёсиках (либо напольная неподвижная[7])
- настенная
- потолочная
- настольная (либо непосредственно к стоматологическому креслу)[7]
Система перемещения[править]
Количество степеней свободы оптической головки (без учёта двух степеней свободы перемещения стойки с колёсиками по полу и системы фокусировки) максимально бывает равно 7[2], в том числе:
- механизм перемещение системы подвеса по вертикали (может отсутствовать)
- механизм приближения к опорной стойке (в общем случае состоящий из двух плеч и трёх шарниров, может отсутствовать)
- пантрографическое плечо для перемещения по вертикали
- механизм наклона (в общем случае, в двух перпендикулярных направлениях, фактически может быть только в одном)
В общем случае — перемещение по всем степеням свободы выполняется мышечным усилием оператора.
В частном случае — может быть моторизовано перемещение по всем трём линейным осям (X-Y-Z)[9].
Бывают ли моторизованными угловые перемещения микроскопа — неизвестно[2].
Моторизованные перемещения могут управляться[2]:
- ножными педалями
- рукоятками управления
- клавишами
Совокупная длина плеча может составлять: 113 см[10], 145 см[11], 177 см[12], а может и не указываться[13].
Используются[14]:
Балансировочное плечо позволяет перемещать и надежно фиксировать головку микроскопа в рабочем (или не рабочем) положении без применения затяжных винтов[15].
При использовании пантографического плеча после установки головки микроскопа в требуемое положение, её необходимо зафиксировать[2].
Жёсткие плечи (передвигающиеся только по горизонтали[16]) для подвеса стоматологических микроскопов не используются[2].
Фиксаторы положения плеча могут быть:
Существуют моторизованные фиксаторы положения (тормозы) плеча[10].
Увеличивающая система[править]
Для бинокулярных систем увеличивающая система бывает[2]:
- ступенчатого увеличения
- ступенчатого увеличения с возможностью варьирования увеличения внутри ступени
- непрерывного увеличения (трансфокатор, зум) (качество изображения, даваемого вариообъективами, считается более низким, чем у дискретной оптики[19])
Ступенчатое увеличение бывает 3-х, 5-ти и 6-ти ступенчатое.
З-х ступенчатое увеличение бывает: 5, 10, 20х[20].
5-ти ступенчатое увеличение бывает 4, 6, 10, 16, 25х[20], 3.6-22.5x[21]
6-ти ступенчатое увеличение бывает 2.8-25.6х[22], 2.7-27x[23]
Непрерывное изменение увеличения бывает 4-25х[24] и может быть моторизованным[25].
Для безбинокулярных систем:
- на диагональ экрана монитора может транслироваться от 60[26] до 15 мм[27] операционного поля.
- могут использоваться Full-HD (1920x1080)[26] и 4K (3840x2160)[9] камеры
- могут использоваться мониторы от 23 до 55 дюймов[26] (что соответствует увеличению примерно от 10 до 90х[28] — но при этом нельзя забывать, что в микроскопе операционное поле воспринимается как находящееся примерно в 30 см, а монитор рассматривают с расстояния примерно 60 см[2])
- механический зум может ограничивается величиной 2x[26].
- цифровой зум может ограничивается величиной 1,5х[27].
- механический зум регулируется вручную[27]
- бывает педальное управление цифровым зумом[27].
Фокусное расстояние объективов (расстояние от объекта наблюдения до нижнего среза объектива) может составлять от 200[20] до 400[6] мм или быть изменяемым (для вариоскопов) от +/- 5 мм[20] до +/- 150 мм[6] при среднем значении от 250[20] до 350[6] мм.
Важной характеристикой объектива является его апертура (грубо говоря, диаметр входного отверстия)[29].
Другим важным свойством объектива является способ исправления аберраций (грубо говоря, размерных и цветовых искажений)[29].
Система фокусировки[править]
Предварительная фокусировка микроскопа производится путём расположения нижнего среза объектива на фокусном расстоянии от рассматриваемого объекта.
Обычно выполняется путём вертикального перемещения оптической головки на пантографе и установки необходимого наклона головки[30].
Механизация вертикального перемещения оптической головки — бывает[источник?].
Бывает моторизованная система фокусировки[31].
Бывает ли механизация наклона головки — информации не обнаружено[2].
Система тонкой подстройки фокусного расстояния — обычно присутствует[20].
Может иметься вариоскоп (объектив с изменяемым фокусным расстоянием)[20].
Системы автофокусировки[32] в стоматологических микроскопах не применяются[2].
Бинокуляры[править]
Могут оснащаться окулярами 10, 12,5[20], 16 и 20х[33]. Существуют окуляры с изменяемой величиной увеличения[29].
Для окуляров важной характеристикой является значение величины линейного поля зрения[29].
Для окуляров также важен тип используемой компенсации аберраций[29].
Существуют специальные окуляры для работы в очках (существенная часть окуляров предназначена для работы именно без очков)[29].
Бинокулярный тубус может быть зафиксирован в конкретном направлении (обычно под углом 45 градусов[источник?]) либо наклоняться под углом 0-90[источник?] или 0-180[6] градусов.
При наличии экстендера с поворотным кольцом врач может сохранять вертикальное положение даже при экстремальных углах лечения[10].
Межзрачковое расстояние бинокуляров может изменяться в диапазоне от 50[6] до 75[6] мм.
Межзрачковое расстояние может изменяться поворотом или раздвиганием туб[2]. Настройка межзрачкового расстояния может производиться "на ощупь" или настройкой расстояния на специальном верньере[34].
Диоптрийная подстройка окуляров может составлять +/- 5D[35], +/- 6D[6] и +/- 7D[36].
Диоптрийная подстройка может быть:
Система освещения[править]
Система освещения бывает:
- прямого света (свет направляется через основную оптическую систему)
- бокового света (используется отдельный осветитель)
Встречаются системы комбинированного освещения — с использованием и прямого и бокового света[источник?].
Об использовании одновременно нескольких источников бокового освещения — информации не обнаружено[2].
Система освещения характеризуется[2]:
- типом светового излучателя (осветителя)
- мощностью излучателя
- количеством светофильтров
- равномерностью освещения поля зрения
Осветители бывают[7]:
- с галогенными лампами (в том числе металлогалогенными)
- с ксеноновыми лампами[37]
- со светодиодами (LED — light emitting diodes)
- флуоресцентными[22]
В оптимальном случае, выдаваемая освещённость операционного поля указывается именно в люксах и может указываться как 20[38], 60[39], 75[40], 80[20] или 100 клюкс[41].
Мощность галогеновых ламп может быть 150 ватт[20].
Мощность светодиодов может составлять 50[42] или 100 вт[20].
Освещённость явно не определяется мощностью источника.
Освещённость в 100 клюкс может достигаться как светодиодным источником в 100 ватт[20], так и в 50 ватт[43].
Цветовая температура LED-источника может составлять 5000К[44], 5500К[22]
Светофильтры могут быть: зелёный и жёлтый[30], зелёный и оранжевый[12].
Могут использоваться: флуоресцентный фильтр и поляризационный фильтр[45].
Может использоваться УФ-фильтр[27].
Размер светового пятна может быть от 60[26] до 80[26] мм.
Видеосистема[править]
Может быть встроена видеокамера с выходом только на монитор (без возможности записи)[20].
Может просто иметься место для установки цифровой видеокамеры (цифровая видеокамер в комплект поставки может не входить)[20].
В системах без бинокуляра цифровая камера является неотъемлемой частью микроскопа (поскольку установлена вместо окуляра)[46].
Монитор может[источник?]:
- использоваться для демонстрации рабочего поля наблюдающему персоналу
- быть основным источником изображения для врача.
Может использоваться система повышения глубины резкости — т.н. 3д-визуализация[47].
Могут использоваться 3д-мониторы (в комплекте с поляризационными очками)[27].
Монитор может быть зафиксирован на одной высоте или иметь возможность перемещения по вертикали[2].
Может использоваться моторизованное перемещение монитора по вертикали[27].
Запись фото/видео может осуществляться непосредственно системой управления (без подключения к компьютеру)[27].
Асепсис[править]
Может быть просто рекомендована регулярная протирка используемых поверхностей асептическими растворами[источник?].
Могут использоваться снимаемые защитные силиконовые накладки[48] для всех (или большей части) поверхностей, которыми касаются руки врача[2].
Производители[править]
- МедПрибор (Россия) — производит единственный стоматологический микроскоп Прима Д[49]
- Орион Медик (Россия) — производит единственный стоматологический микроскоп Микром-С1[50]
- Alltion (Китай)
- Bino Scientific (Индия) (в России предлагает стоматологические микроскопы под торговой маркой Vision)
- Carl Zeiss (Германия)
- CJ-Optik (Германия)
- Densim (Словакия)
- DFV (Бразилия)[51]
- Ekler Elio (Франция)[52]
- Focus (Китай)
- GreenMED (Китай)[53]
- Jadend (Германия)
- JustVision (Китай)
- Karl Kaps (Германия)
- KaVo (Германия)
- Labomed (США)
- Leica (Германия)
- MediWorks (Китай)
- MedPribor (Россия) — англоязычное написание фирмы МедПрибор
- Meiji Techno (Япония)
- Оptomic (Испания)
- Scaner (Украина)
- Seiler (США)[54]
- Semmor (Китай)
- SkopDental (Украина)
- Sometech (Южная Корея)
- Quale Vision (Индия) (сайт-посредник[20] для заказов микроскопов Bino Scientific в России[2])
- Zumax (Китай)[55]
