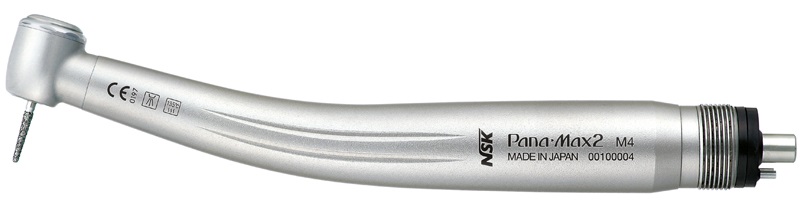

Турбинный наконечник

Турбинный наконечник, устройство

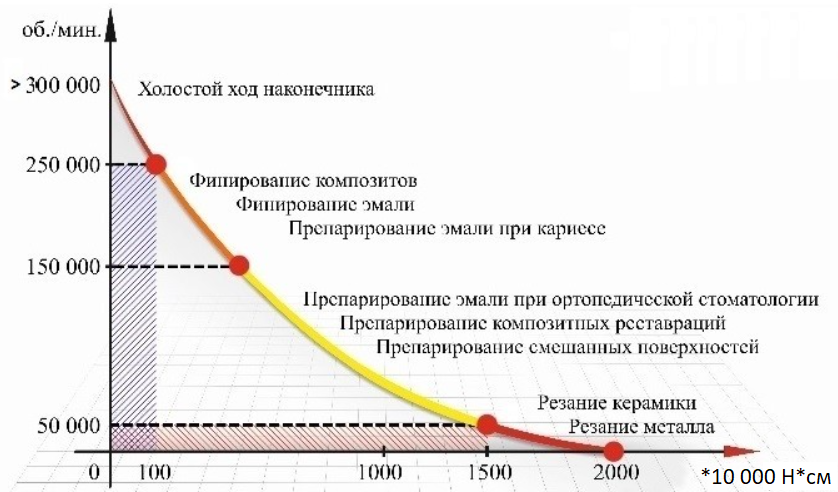

Вид скоростной характеристики турбинного наконечника

Турбинный наконечник — инструмент, предназначенный для закрепления боров, щеток, шлифовальных элементов на рукаве стоматологической установки и их активации.

Общая информация[править]

Состоит из головки (рабочая часть), удлиненной рукояти, которая заканчивается закрепляющим элементом. Внутри расположена турбина, соединяющаяся с ротором, подшипник^[1] (воздух после турбины выходит через отверстия, направленные в сторону бора).

Известно несколько типов разъемов для присоединения турбинных наконечников к рукаву стоматологической установки.^[1]

По размеру головки турбинные стоматологические наконечники бывают^[1]:

маленькие (mini) (используются для лечения патологий ротовой полости детей, развивает меньшую скорость по сравнению с другими видами)
стандартные (std) (являются универсальным вариантом для терапии зубной ткани)
большие (midi) (выдерживают большие нагрузки, применяются для обработки больших участки зубного ряда)

Существенными характеристиками турбинных наконечников являются:

максимальный крутящий момент^[2]
максимальная частота вращения^[1]
наличие и яркость осветителя^[1]

Указываемый максимальный крутящий момент турбинных наконечников составляет от 0,15^[3] до ___ Н*см. Может не указываться^[4]. (Указываемы максимальный крутящий момент электрических микромоторов может составлять от 2,8^[5] до 4,5^[6] Н*см.)

Косвенной оценкой максимального крутящего момента является указываемая мощность турбинного наконечника. Составляет от 11^[7] до 30^[4] Вт.

Максимальная частота вращения может составлять от 300^[8] до 430^[9] тыс. об/мин.

Технически различаются^[1]:

способом крепления инструмента
видом использованных подшипников (металлические или керамические)
конструкцией осветителя (источник света или фиброоптика)
количеством и расположением точек выброса водно-воздушного спрея

Встречаются модели с углом наклона бора к ручке не 90, а 45 градусов^[10] (турбинные наконечники с прямым расположением бора — также встречаются^[11]).

Могут быть оснащены всторенным генератором энергии для источника света^[12].

Обычно имеют т. н. систему антивсасывания — предотвращает попадание в систему установки биологических жидкостей из ротовой полости пациента^[13].

Для фиксации инструмента может использоваться:
