Gabriel Mk3
Gabriel Mk3 | |
---|---|
Тип | противокорабельная ракета |
Статус | на вооружении |
Разработчик | Israel Aerospace Industries |
Принятие на вооружение | 1985 |
Производитель | Israel Aerospace Industries |
Основные эксплуатанты | Израиль |
Основные технические характеристики: Дальность: 60 км Скорость полёта ракеты: 249 м/с | |
Изображения на Викискладе |
Габриэль Мк 3 (Gabriel Mk3) — израильская противокорабельная крылатая ракета класса Gabriel[1].
Общие сведения[править]
Производство фирмы IAI.
Ракета стоит на вооружении ВМС Израиля с 1985 года или с 1987 года.
Модификации этой ракеты оснащаются активной радиолокационной головкой самонаведения (ГСН). При наведении с помощью инерциальной навигационной системы и бортовой цифровой вычислительной машины (БЦВМ) предусматривается вывод ракеты в зону цели и включение в назначенной (расчётной) точке ГСН.

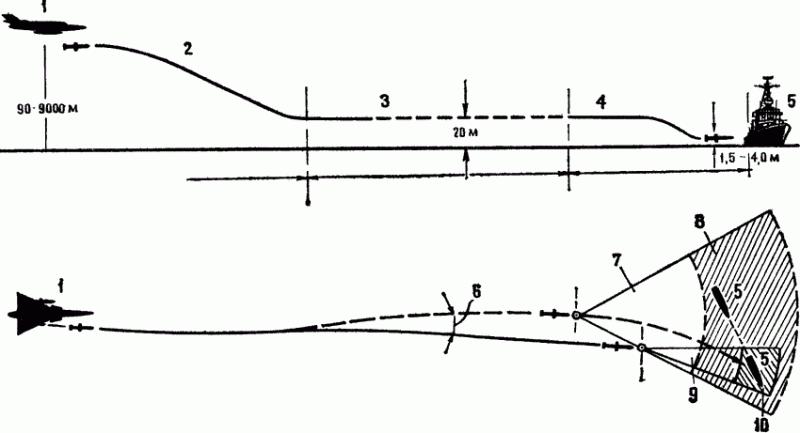

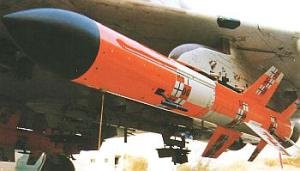

Данная модификация может запускаться и с самолётов — авиационный вариант «Габриэль Мк3A/S» для ВВС Израиля для запуска с самолётов A-4 Skyhawk, F-4 Phantom II, Kfir-C2, «Си Скэн». Ракета запускается самолётом-носителем в диапазоне высот 90—9000 м: при скоростях 400—950 км/ч — на малых высотах и 650—750 км/ч — на больших. На участке самонаведения высота полёта в зависимости от волнения моря составляет 1,5−4 м (150-кг боеголовка) дальность стрельбы 35 км (50 км при использовании турбореактивного двигателя вместо ракетного).
Ракета имеет нормальную аэродинамическую схему. Корпус состоит из трёх отсеков. В первом отсеке находится система наведения (ИНС и ГСН), во втором — двигательная установка, в третьем — полубронебойная боевая часть, оснащённая контактным взрывателем замедленного действия. В средней части фюзеляжа ракеты находится крестообразное крыло, в хвостовой части расположены рули управления и силовые приводы.
При запуске Gabriel Mk3 поднимается на высоту от 100 до 200 м, затем снижается до контролируемой радиовысотомером высоты маршевого полета 20 м. В дальнейшем полёт ракеты к цели контролируется с помощью ИНС и бортовой ЭВМ. В зоне поиска производится захват цели, после чего высота полета, в зависимости от волнения моря, снижается до одной из трёх предварительно устанавливаемых величин: 4 — 2,5 — 1,5 м.
Gabriel Mk3 имеет автономный режим управления: в блок управления ракеты автоматически вводятся данные целеуказания с корабля-носителя, после чего Gabriel Mk3 летит к цели, самостоятельно производя наведение. Недостаток в том, что активная ГСН ведёт поиск в довольно широкой зоне, что увеличивает вероятность обнаружения ракеты и уязвимость её от средств РЭБ.
Стартовый вес ракеты составляет 650 кг; при этом масса боевой части — 180 кг.
Размеры ракеты: 381 х 34 х 130 см.
Маршевая скорость ракеты: 249 м/сек (14,9 км/мин), дальность полёта достигает 60 км.
Корабельная ракета может также применяться в режиме радиокомандного наведения с радиолокационной подсветкой цели, как у ракет ранних модификаций.
В 1982 году была создана авиационная противокорабельная управляемая ракета Gabriel MkIII A/S, которая предназначена для поражения надводных кораблей противника различных классов до эсминца включительно. Ракета оснащена инерциальной системой управления с активной радиолокационной головкой самонаведения, одноступенчатым твердотопливным ракетным двигателем, фугасной боевой частью массой 150 кг с контактным взрывателем. Длина ракеты — 3,85 м; диаметр — 0,34 м[2].
