IAI Heron

IAI Heron
Тип	БПЛА
Разработчик	IAI
Производитель	IAI
Первый полёт	18 октября 1994 года
Статус	эксплуатируется, производится
Основные эксплуатанты	ВВС Израиля см. ниже
Стоимость единицы	$10 млн
Варианты	EADS Harfang, IAI Eitan
Изображения на Викискладе

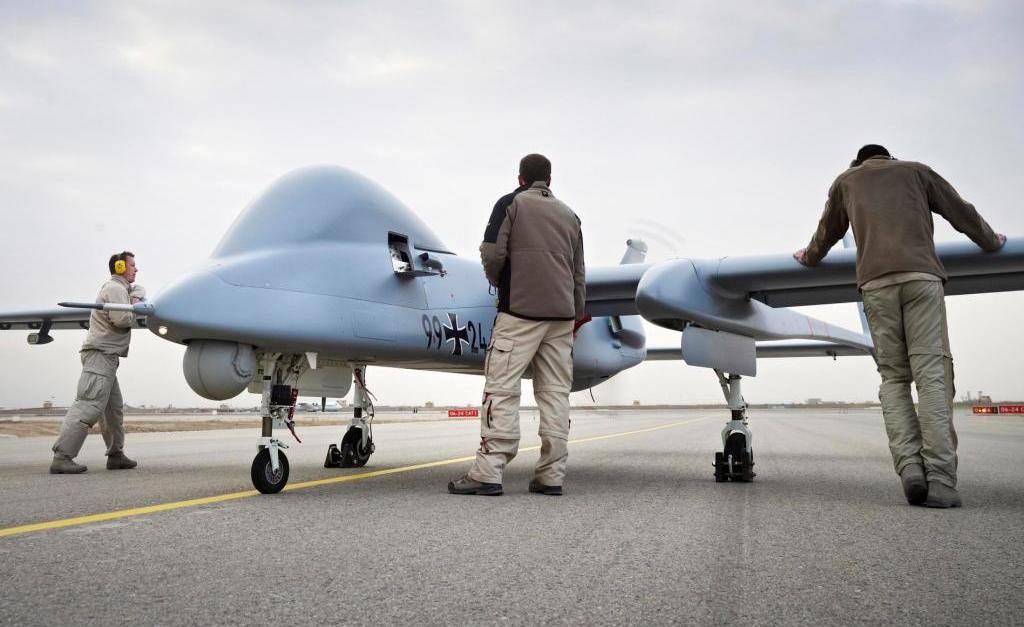

В Люфтваффе.

Германия и другие страны активно используют Heron-1 для защиты демократии в Афганистане.

Некоторые государства (указаны не все), принявшие дрон на вооружение.

Херон (Махац-1, англ. IAI Heron, Machatz-1, ивр. הרון 1) — израильский дальний средневысотный разведывательный беспилотник.

Общие сведения

Производство Israel Aerospace Industries.

Разработки начались в начале 1990-х годов совместно с американской фирмой TRW Inc. по одной из программ министерства обороны США.

18 октября 1994 года был произведён первый полёт на высоте до 7,7 км, полёт длился полчаса.

Дрон предназначен для ведения разведки и наблюдения, а также выполнения других задач во время больших по продолжительности полётов (миссий) — до 45 часов, на высотах до 10,7 км, для чего оборудован комплексом MOSP TV/FLIR с системой передачи для GCS в реальном времени или разведывательным контейнером EL/M-2055 SAR/MTI, также может комплектоваться РЛС Elta EL/M-2022U Maritime Patrol Radar. Имеется цифровая система управления с двухсторонней системой передачи данных. Для управления применяется командный пункт GCS-3000, применяемый с RQ-5 Hunter. Дрон способен следить за шестью целями одновременно. Беспилотник может обозначать цели для истребителей, вертолётов и ракет. В состав бортовой аппаратуры дрона входит навигационная система с приёмником сигналов спутниковой навигационной системы, благодаря чему дрон может выполнять полёт в автономном режиме на протяжении достаточно длительного времени (может выполнять в этом режиме и почти весь полёт). Имеются и полуавтоматический режим — с вмешательством оператора на отдельных этапах миссии. Способен выполнять в автоматическом режиме взлет и посадку. Даже потеряв связь с наземным КП, дрон может в автономном режиме вернуться на базу.

Сведения об ударных возможностях и ударном применении данных дронов засекречены, лишь немного попадает в СМИ, например, в 2004 году Heron-1, как утверждается, вооружённый ракетами Rafael Spike, уничтожил 6 боевиков, а в 2006 году журнал Flightglobal опубликовал доклад, в котором утверждалось, что Израиль вооружил Heron 1 ракетами Rafael Spike и активно использует их в Ливане и Газе.

Кроме участия во Второй Ливанской войне использовался в операции Литой свинец, в Афганской войне и т. д.

По данным на 2012 год был самым продаваемым БПЛА израильского производства.

В ВВС Израиля машина получила название «Шоваль» (ивр. שובל, англ. Shoval).

Модификации:

• Heron (Machatz-1)

• Heron short-wing — с уменьшенным на 5,6 м размахом крыльев
• Heron turboprop — с турбовинтовым двигателем

• Heron 1
• Heron NG — модификация имеет увеличенную до 1500 км дальность полёта и более совершенное оборудование для наблюдения, разведки и связи. Позволяет вести разведку на любом типе местности: лес, джунгли, болота, море или город. Может быть оснащен автоматической системой посадки и взлёта.
• Super Heron HF
• Heron-TP

Лётно-технические характеристики

• Размах крыла — 16,6 м
• Длина — 8,5 м
• Высота — 2,3 м
• Площадь крыла — 13 м²
• Масса пустого — 450 кг
• Масса полезной нагрузки — 250 кг
• Масса топлива — 450 кг
• Масса максимальная взлётная — 1,15 т
• Тип двигателя — ПД Rotax 914 F
• Мощность — 1 х 115 л. с.
• Максимальная скорость — 240 км/ч
• Крейсерская скорость — 130 км/ч
• Радиус действия при передаче данных в реальном времени — до 300 км
• Радиус действия при при автономном полете — до 1000 км
• Продолжительность полёта — до 46 ч — 52 ч
• Максимальная скороподъемность — 200 м/мин
• Практический потолок — 9,15 км — 10,5 км

Страны-операторы

Австралия

• ВВС Австралии — с 2009 года, на 2010 год имелось 3 Heron. 2 дрона были потеряны вследствие технической неисправности.

Азербайджан

• ВВС Азербайджана — по состоянию на 2015 год имелось 15 дронов (по другим данным, 5)

Бразилия

• Федеральная полиция — по состоянию на 2012 год имелось 15 дронов

Германия

• ВВС Германии — в 2009 году был заключен контракт на сумму 110 млн евро, были поставлены 3 дрона «Heron 1», из них 2 были потеряны. В июле Германия продлила аренду «Heron 1» до октября 2014 года. Сумма сделки составила 75 млн евро.

Израиль

• ВВС Израиля — 11 сентября 2005 года было объявлено, что АОИ закупила дронов на сумму 50 млн долларов. На 2011 год на вооружении имелось не менее 4 дронов, 11 мая 2013 года из-за неисправности двигателя был потерян один «Heron-1». После обнаружения неполадки военные приняли решение об «управляемом крушении», в результате чего аппарат упал в Средиземное море между Тель-Авивом и городом Нетания.

Индия

• ВВС Индии — 50 дронов, по состоянию на 2012 год. В декабре 2013 года один дрон разбился по техническим причинам; 26 ноября 2014 в штате Гуджарат разбился ещё один дрон. В 2019 году IAI подписал контракт с министерством обороны Индии на поставку ещё 50 беспилотных самолетов Heron общей стоимостью 500 миллионов долларов.
• ВМС Индии.

Канада

• ВВС Канады — с 2009 года, на 2012 год — 3 дрона.

Марокко

• Королевские военно-воздушные силы Марокко — 3 дрона.

Мексика

• Федеральная полиция — 3 дрона на 2012 год.

Сингапур

• ВВС Сингапура — 2 дрона на 2012 год.

США

• ВМС США — 2 дрона на 2012 год.

Турция

• ВВС Турции — контракт на поставку был заключён в 2005 году; первые 2 дрона были получены в 2008 году, 14 июля 2009 года один дрон разбился; в 2010 году были поставлены модернизированные варианты, с установленным оборудованием турецкого производства. По состоянию на 2010 год было поставлено 10 дронов, в марте 2011 года один дрон разбился.

Франция

• ВВС Франции — 4 French Harfang (Heron 1) — EADS Harfang

Эквадор

• ВМС Эквадора — 2 дрона на 2012 год.

Республика Корея

• Армия Республики Корея — 3 дрона (заказ).
