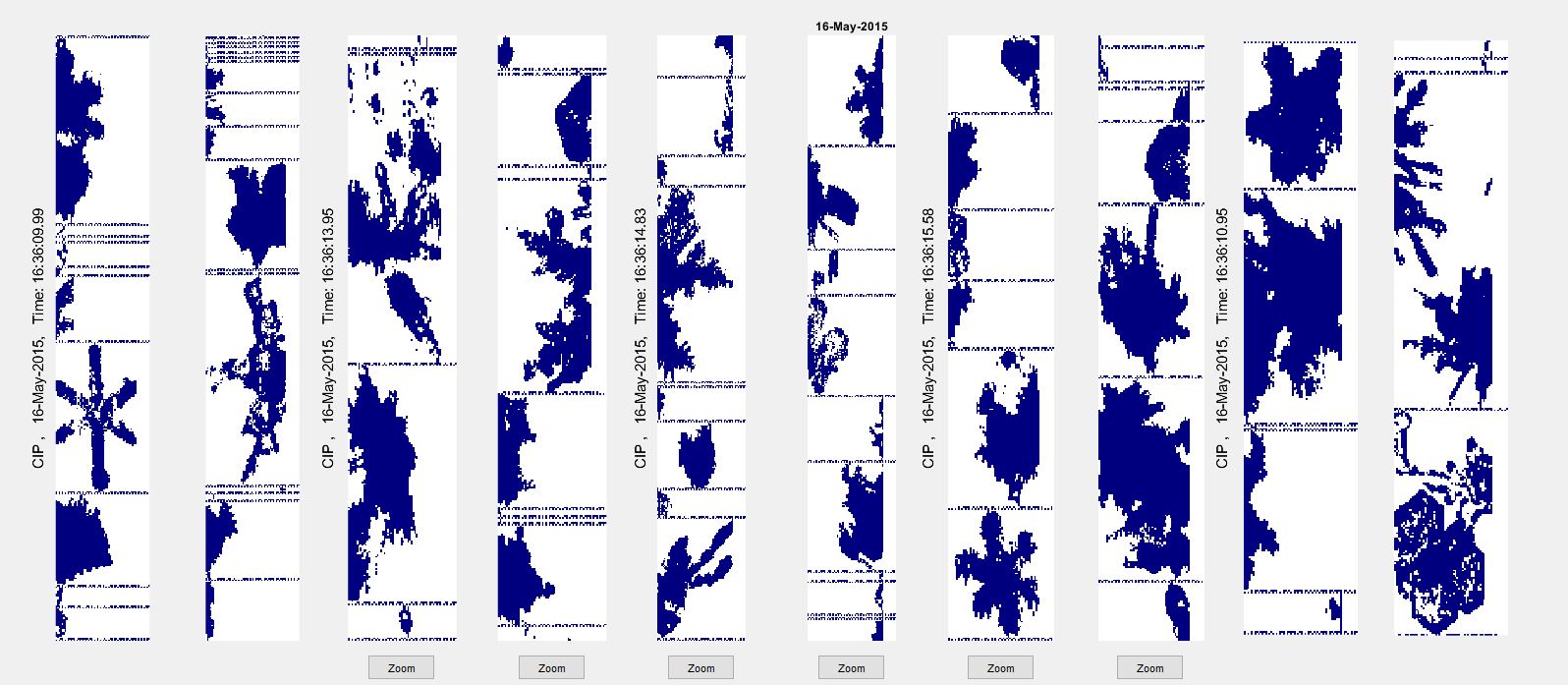

Изображения ледяных частиц, полученные с помощью бортового авиационного сенсора CIP (2015 год)
Изображения снежинок под микроскопом (1853 год)

Автоматическое распознавание атмосферных частиц — прикладная задача распознавания, идентификации и классификации атмосферных гидрометеоров по их изображениям, получаемым с помощью авиационных бортовых оптических приборов, таких как спектрометры с линейкой фотодиодов OAP, с CCD-камерой и т. п.

Описание проблемы[править]

Понимание процессов в атмосферной облачности актуально для решения задач глобальной и локальной климатологии, для построения моделей прогноза погоды, исследования атмосферной микрофизики и в целом ряде практических приложений. Перистая облачность состоит из ледяных кристаллических частиц и может покрывать вплоть до 40 % земной поверхности. Сложность, разнообразие и непредсказуемость образующихся в перистых облаках ледяных частиц сказывается на радиационных свойствах облачной среды, причём неопределённость изменений этих свойств может достигать около 30 %[1].

Экспериментальными исследованиями установлено, что конкретная геометрическая форма ледяных гидрометеоров, возникающих в атмосфере, диктуется состоянием окружающей среды, а прежде всего — температурой и влажностью атмосферного воздуха[2][3]. При этом, несмотря на всё многообразие наблюдаемых форм, практически все из них обладают гексагональной симметрией, характерной для кристаллической решётки ледяного кристалла[4].

Попытки составить целостную научную классификацию частиц, характерных для облаков различных типов, известны начиная с XX века, при этом в те времена вся исследовательская деятельность и сопутствующая техническая работа выполнялись преимущественно вручную. Например, русский исследователь И. Б. Шушкевич в 1910 году представил одну из первых российских классификаций выпадающих из атмосферы кристаллов льда с учётом сопутствующих этому метеоусловий. Через несколько десятилетий эта система была уточнена советским гляциологом Борисом Вейнбергом[5]. Следующей важной вехой стала система классификации ледяных кристаллов, созданная в первой половине XX века японским натуралистом Укисиро Накайей[6]. В дальнейшем она многократно подвергалась ревизии, а на её базе исследователями из Университета Хоккайдо была разработана более подробная классификация снежных частиц, которая получила широкое международное признание как классификация Магоно и Ли[7]. Примерно в одно время с Магоно и Ли в Советском Союзе наблюдением и классификацией выпадающих из облаков ледяных кристаллов занимался Александр Заморский[8].

Несмотря на очевидные достоинства классификации Магоно и Ли, в 2013 году была опубликована ещё более детальная классификация ледяных кристаллов, которая подразделила наблюдаемые ледяные кристаллы на 121 категорию, в то время как у Магоно-Ли их было только 80[9].

Постановка задачи[править]

Современные инструментальные средства экспериментального зондирования облаков включают в себя многочисленное семейство оптических спектрометров OAP, с помощью которых уже набран колоссальный объём данных по всем возможным типам облачности[10] (в ряде современных публикаций[11][12] упоминаются десятки полевых кампаний в ходе которых были сделаны миллионы изображений). Как правило, эти данные накапливаются в ходе научно-исследовательских вылетов специально оборудованной авиатехники. Полученная информация состоит из двумерных изображений атмосферных частиц, сохранённых в виде наборов компьютерных файлов стандартных графических форматов. К каждому такому набору изображений прилагается описание атмосферных условий и параметров эксперимента, во время которого проводилось их получение.

Многие объекты на собранных изображениях легко автоматически идентифицировать с помощью достаточно несложных алгоритмов, в частности — сферические микрокапли воды, как замёрзшие так и жидкие. Однако некоторые классы частиц, например — микрокристаллы льда не поддаются однозначной классификации существующими компьютерными методами ввиду своей крайне причудливой морфологии. Сложность обработки таких изображений усугубляется огромным количеством собранного материала и целым комплексом технических трудностей. В связи с этим высокую актуальность приобрели методы автоматической обработки изображений, специально спроектированные и оптимизированные под задачи распознавания атмосферных частиц, характерных для того или иного вида облачности.

Обзор используемых методик[править]

Попытки создания универсальных алгоритмов компьютерной обработки изображений таких ледяных частиц не останавливаются начиная с последней четверти XX века[13]. Методом проб и ошибок в течении этих лет был опробован широкий спектр различных математических приёмов и средств включая разнообразные нейронные сети, классификаторы, геометрические инварианты и дескрипторы форм.

Как правило, применение любого из современных математических методов начинается с предварительной обработки изображения, в рамках которой пиксельная матрица претерпевает нормализацию всех своих параметров. Затем на её основе проходит селекция и конструирование значимых признаков, которые служат для описания или артикуляции тех или иных интересующих свойств собранных изображений[14]. Основной проблемой данного этапа является подбор таких описательных характеристик изображений, которые бы хорошо соотносились с выбранной системой классификации частиц. Иными словами — выбранные параметры-описатели в идеале должны мало варьироваться внутри одного класса частиц и при этом — сильно изменяться для изображений разных классов[15]. Как следствие, подбор и интерпретация описателей не являются тривиальной задачей, так как, во-первых, отсутствует общепринятая классификации ледяных гидрометеоров в атмосфере, а во-вторых — отсутствует общепринятая схема классификации наблюдаемых изображений таких частиц[16].

В первых исследовательских работах для классификации частиц использовались вектора признаков крайне ограниченного объёма, например, в начале 1980-х у Рахмана в их качестве были взяты всего четыре моментных инварианта[17][18]. В наиболее эффективных современных методах количество выбранных признаков обычно варьируется от нескольких десятков до сотни, например, Линдквист в 2012 году задействовала в своём классификаторе 25 параметров, Праз в 2017 году использовал 72 параметра, а затем в 2018 году их количество у него возросло до 111[19].

После компоновки выбранных описателей в единый массив признаков-параметров его нередко подвергают редукции методом главных компонент для максимизации количества содержащейся в нём информации[20][15][21]. Это может стать причиной уменьшения его размерности. В работе Хантера этот этап проходит под рабочим названием трансформация признаков с помощью ортогональной эмпирической функции (англ. EOF)[22].

На последнем этапе редуцированный вектор-параметр информационно-значимых признаков отправляется на вход выбранного исследователем классификатора, в качестве которого может выступать регрессионная модель, нейронная сеть или что-либо ещё. Качество сделанной классификации обычно оценивается построением матрицы ошибок, либо расчётом балльных коэффициентов (англ. score index)[23].

Конечные результаты, содержащие классификацию частиц в соответствии с их геометрическими формами, могут найти своё применение в целом классе практических приложений. Например, Бейкер и Лоусон в 2006 году смогли применить стандартный алгоритм сегментации и распознавания для оценки площади, периметра, продольных и поперечных размеров ледяных кристаллов из экспериментального массива M90. Используя результаты обработки изображений были получены усовершенствованные параметрические зависимости между наблюдаемыми размерами частиц и их массой для 17 различных классов ледяных кристаллов[24].

Несколько особняком стоит проблема идентификации гидрометеоров, изображения которых прошли через поле зрения прибора только частично, не давая информации о всём силуэте гидрометеора целиком. Попытки обрабатывать такие фрагменты изображений оказались вполне успешными в случае сферических гидрометеоров, для которых были представлены несложные уравнения для получения полного диаметра частицы исходя из габаритов её видимого фрагмента[25][26]. Однако в случае несферических частиц границы поля зрения прибора могут отсечь от наблюдателя значимые элементы силуэта, что не позволит сделать надёжный вывод о геометрии всего объекта. В общем случае проблема классификации несферических гидрометеоров по их видимым фрагментам всё ещё остаётся не решённой. Во многих современных публикациях такие частицы просто детектируют, занося их в отдельную группу, а все измерения проводят по частицам, которые попали в поле зрения прибора полностью[27].

Как всё начиналось…[править]

Буквально в самых первых научных публикациях, посвящённых вопросу автоматизации распознавания и классификации ледяных частиц на фотоснимках, был сделан вывод о превосходстве машинных методов над работой вручную[28]. Основными преимуществами компьютерной обработки были названы не подверженность процесса распознавания факторам усталости и субъективности[29].

В 1981 году для классификации изображений, собранных с помощью 2D-зонда, в Университете Вайоминга[30] был сконструирован классификатор на основе статистической теоремы Байеса и фильтров Кальмана[31]. Он был использован для сортировки изображений на семь различных классов, соответствующих наиболее часто встречаемым видам гидрометеоров. Опорными признаками для классификации гидрометеоров были выбраны четыре моментных инварианта[17][18].

Несколько позднее был опубликован комбинированный метод сортировки изображений частиц на шесть классов, работающий на базе классификатора Фишера. Опорными признаками (англ. features) для классификации стали Фурье-дескрипторы внешней границы, максимальные размеры частицы и побитово перекодированные столбцы её изображения[32]. Для идентификации изображений для каждого из классов был разработан отдельный алгоритм, работающий по принципу максимизации отношения дисперсии между классами к дисперсии внутри класса. Вероятность принадлежности частицы к классу определялась методом максимального правдоподобия[22].

У Холройда при классификации ледяных гидрометеоров в перистой облачности, наблюдаемые объекты были разделены на 9 классов: сферические, гексагональные, линейно-вытянутые, иррегулярные, ориентированные, агрегаты, крупу, дендриты, и слишком маленькие для идентификации[33]. В качестве критерия использовалось дерево решений, где входными параметрами являются наглядные и очевидные характеристики таких изображений: их площадь, периметр, геометрические размеры, угол ориентации и т. п.[33] В самой работе присутствует оговорка о неспособности используемого метода обрабатывать изображения с прорехами вдоль и поперёк направления движения самолёта[34], а также — большой раздел о выявленных проблемах классификационного алгоритма[35]. Тем не менее, уже тогда принимались во внимание границы зоны фокусировки оптического зрачка при оценке концентрации частиц[34], а изображения, собранные Университетом Северной Дакоты в 1983 году, были пересчитаны после сортировки по формам частиц в оценки изменений интенсивности осадков[36].

В 1990-м году группа советских исследователей из Центральной аэрологической обсерватории опубликовала математическое объяснение всей физики формирования изображения на входном зрачке OAP для гидрометеора сферической формы. Задача светорассеяния была ими решена в дифракционном приближении Френеля, а её решение в виде аналитического выражения, позволило прояснить всю структуру поля в дифракционной зоне Френеля[37], оценить размеры зоны фокусировки[38], а в последующих публикациях — оценить величину счётного объёма[39] и увязать особенности наблюдаемой прибором дифракционной картины с размером гидрометеора, который её создаёт[40].

При исследовании двумерных изображений трёхмерных ледяных частиц нередко делались попытки решить задачу идентификации различных форм ограничившись минимумом максимально упрощённых описателей. Однако, на получаемых результатах сильно сказывались аберрации оптической системы и срабатывание прибора на частицы вне зоны фокусировки. Кроме этого, при расчёте округлости частицы (англ. roundness) и фактора её формы (англ. aspect ratio) был сделан вывод о сильном влиянии на эти параметры текущего разрешения оптического спектрометра, в качестве которого выступил CPI. Тем не менее, был сделан ряд важных заключений, например о том, что сферичность и фактор формы для фиксированного размера гидрометеоров мало меняются в зависимости от температуры, доля сферических частиц в наблюдаемых выборках быстро спадает с возрастанием их размеров и т. п.[41]

Статистический подход[править]

На начальных этапах некоторый интерес исследователей вызвали статистические методы распознавания частиц, основанные на работе со статистическими характеристиками больших ансамблей изображений[42][43][44][45][46].

Краеугольной идеей этого подхода стало предположение о том, что каждый класс частиц имеет уникальное среди всех остальных классов распределение своих геометрических безразмерных параметров (англ. ratios)[47]. Тогда полное распределение параметров для единицы объёма реальной облачной среды, состоящей из частиц различных классов, должно быть представимо в виде суперпозиции всех классов с определёнными весовыми коэффициентами, пропорциональными вкладу каждого класса. Таким образом, нахождение этих коэффициентов (идентификация вклада каждого отдельного класса) может быть математически сформулировано, как решение обратной задачи[47]. В качестве конечного продукта был опубликован матричный оператор, который с учётом вклада дифракции Френеля корректировал наблюдаемое распределение размеров регистрируемых изображений трансформируя его в соответствующее распределение размеров атмосферных частиц[43].

Апробация данного метода осуществлялась обработкой изображений, собранных в ходе нескольких экспериментальных кампаний, таких как англ. Canadian Freezing Drizzle Experiment I 1995 года, англ. Canadian Freezing Drizzle Experiment 3 1997—1998 годов и англ. FIRE.ACE 1998 года[48]. В качестве одного из основных выводов был выражен скепсис по поводу перспективности повышения классификационной детализации при сортировке частиц по их видам в силу неотличимости многих классов друг от друга из-за аппаратных ограничений при получении экспериментальных данных[49]. Таким образом, выбор исходной классификации становится нетривиальным компромиссом между требованиями задачи и возможностями экспериментальной аппаратуры (прежде всего — измерительной части OAP)[50].

Интегральные и иные преобразования[править]

Определённый интерес у исследователей вызывали и вызывают методы классификации частиц, основанные на геометрических свойствах их силуэта в поле зрения прибора, которые пропускаются через разного рода математическими преобразования (Хафа, Фурье и т. п.). Выбор того или иного преобразования диктуется условиями конкретной задачи, которую решает тот или иной исследователь[51][52][53][54].

Например, в ранних работах одним из наиболее популярных методов классификации гидрометеоров были Фурье-дескрипторы[51][55], которые вычислялись из точек внешнего контура частицы посредством одномерного преобразования Фурье. После нормализации полученное преобразование Фурье ввиду своих свойств обладает инвариантностью относительно начала координат, не зависит от абсолютного размера частицы, а его модуль не зависит от азимутального угла ориентации частицы в плоскости наблюдения. Таким образом, вычислив дескрипторы Фурье, удаётся исключить из рассмотрения размер частицы и её ориентацию на плоскости изображения, сохранив при этом всю информацию об особенностях её геометрической формы. На следующем этапе классификация частиц осуществляется сопоставлением Фурье-дескрипторов частицы с Фурье-дескрипторами эталонных объектов, хранящихся в базе данных[56]. В качестве эталонных объектов обычно выступает ограниченное количество базовых геометрических фигур (круг, шестиугольник, квадрат, прямоугольники с различным фактором формы и т. п.), что не позволяет надёжно использовать данный метода для описания иррегулярных или композитных ледяных частиц. Тем не менее, численные эксперименты с Фурье-дескрипторами позволили выделять в общем массиве изображений частицы с симметрией , а также — , которая, правда, встречалась крайне редко[57].

Преобразование Хафа получило признание атмосферных физиков в задачах идентификации на изображениях ледяных частиц смерзшихся сферических элементов внутри составных ледяных агрегатов, возникающих под влиянием процессов коагуляции частиц и общей электризации конвективных облаков[53]. Однако, всё ещё нерешённой является задача неоднозначности интерпретации по наблюдаемой на фотоснимке двумерной проекции, которая позволяет предположить, но не реконструировать трёхмерную геометрию составного агрегата, скомпонованного из целого массива квазисферических элементов[58].

Классификационные схемы[править]

Высокую эффективность продемонстрировали методы основанные на различных классификаторах, параметры которых подбираются под каждую конкретную задачу. Точность классификации наблюдаемых объектов с их помощью превышает 97 %[59].

В рамках этого подхода набор исходных признаков для распознавания (англ. features) финской исследовательницей Линдквист был дополнен значениями автокорреляционной функции периметра, которая описывает взаимное расположение точек периметра изображения друг относительно друга[60]. Причём периметр частицы в рамках данной модели трактуется Линдквист не как линейная величина, а как угловая, нормализованная к диапазону 360°. Расстояние между точками на таком периметре также трактуется не как линейный параметр, а как угловая величина, где, например, половине периметра соответствует угол в 180°[61]. В дальнейшем идея Линдквиста перекочевала в публикации Праца[19].

К недостаткам такого подхода можно отнести необходимость предварительной обработки классификационных признаков перед передачей их выбранному классификатору. В качестве примера такой предобработки можно привести задействование гауссового анаморфозиса у Праца для стабилизации процесса классификации с помощью многочленной логистической регрессии. По его мнению, этот этап крайне желателен во-первых — для уменьшения количества статистических выбросов и, во-вторых — для улучшения сходимости оптимизационной схемы, что в суммарном итоге значительно уточняет результаты классификации[62].

Весьма успешно классификационная схема Праца была применена для оценки степени обмерзания гидрометеоров, выпадающих из приземного слоя атмосферы в ходе проекта англ. MASCRAD (англ. Multi-Angle Snowflake Camera). Сортировка ледяных частиц по формам велась в рамках предложенной Працем системы из десяти эталонных типов частиц (столбчатые, пластинчатые, крупа и т. п.), полученных упрощением хрестоматийной классификации Магоно и Ли[63]. Помимо этого алгоритм достаточно успешно оценивал частицы на предмет их обледенения, присваивая каждой из них свой класс в диапазоне от одного до пяти[64].

Нейронные сети[править]

В настоящее время широкую популярность завоевали методы распознавания изображений, основанные на использовании нейронных сетей[65]. По заявлениям специалистов по атмосферной физике, нейронные сети, как способ распознавания и классификации атмосферных гидрометеоров, за последние несколько десятилетий своего совершенствования дали своим пользователям целый спектр новых возможностей. Во-первых, нейронные сети изначально разрабатываются и оптимизируются под задачи обработки и анализа изображений, что делает их с вычислительной точки зрения чрезвычайно эффективным средством. Во-вторых, такая разновидность нейронных сетей как свёрточные нейронные сети позволяет полностью автоматизировать и скрыть от пользователя процесс выбора (англ. feature extraction) классифицирующих признаков-описателей. В дальнейшем они могут быть перенесены алгоритмом сети для использования на новых данных независимо от параметров конкретного массива изображений или каких-либо особенностей экспериментальной аппаратуры, с помощью которой был получен этот массив[66]. Точность классификации наблюдаемых объектов с помощью алгоритмов, основанных на нейронных сетях, по оценкам пользователей превышает 97 %[67]. В настоящее время в задаче классификации гидрометеоров особую популярность получили системы классификации, основанные на хорошо отработанных схемах нейронных сетей AlexNet[68][69][70] и VGG (Visual Geometry Group)[71][69][70]. Для их обучения часто задействуется общедоступная онлайн-база аннотированных изображений ImageNet[72][73]. Иногда алгоритмы нейронных сетей и их параметры обучения оптимизируются под определённые виды экспериментальной аппаратуры получения снимков частиц (PIP, 2DS и т. п.)[74].

Сопоставление девяти различных алгоритмов свёрточных нейронных сетей показало, что при задействовании в обработке графических процессоров возникает возможность осуществлять автоматическую классификацию изображений в реальном времени. Тем не менее, геометрические параметры более половины изображений (около 57 %) свёрточным нейронным сетям классифицировать не удаётся из-за размытости фотоснимков или из-за крайне малого размера частиц. Около 19 % зарегистрированных изображений были классифицированы как жидкие капли. После удаления некачественных снимков и жидких капель из статистического ансамбля около 38 % частиц оказывались на фотоснимках только фрагментарно, оставаясь своей большей частью вне поля зрения прибора. Это не позволяло их надёжным образом измерить и классифицировать[67]. Что касается типов частиц, которые вызывали проблемы с классификацией, то самыми сложными для распознавания стали гидрометеоры класса англ. budding rossete, которые часто ошибочно принимались алгоритмом за компактные частицы нерегулярных форм или ледяные агрегаты. Те, в свою очередь, тоже часто вызывали сбои распознавания, когда нейронная сеть их путала друг с другом[75]. В дополнение к этому, значительные сложности вызывали ледяные пластинки, зафиксированные на фотоснимках со стороны своих призматических граней. Из-за этого алгоритм распознавания их нередко классифицировал как ледяные столбики[76].

По заключению исследовательского коллектива из Китайского метеорологического управления, преимуществом свёрточных нейронных сетей с глубоким обучением является отсутствие необходимости в предварительном этапе подбора значимых признаков (англ. feature extraction), когда входными данными нейронной сети становятся двумерные изображения частиц целиком, а не подобранные исследователем их математические описатели (англ. features)[10]. К аналогичному выводу пришла группа исследователей из Цюриха[77].

У некоторых авторов в процессе обучения сети применялось расширение данных (англ. data augmentation), которое было реализовано посредством дополнения тренировочных массивов изображений их преобразованными копиями. Набор используемых преобразований включал в себя отзеркаливание в горизонтальной или вертикальной плоскостях, вращение на 90° и смещение. Каждое из преобразований применялось с вероятностью в 50 % к каждой картинке в тренировочном массиве[78].

Применение свёрточных нейронных сетей в рамках проекта англ. MASCRAD (англ. Multi-Angle Snowflake Camera) (Грили, штат Колорадо) позволило оценить степень обледенения (англ. riming degree) выпадающих в приземном слое снежинок[79]. Степень обледенения гидрометеоров в данной работе задавалась в соответствии с методом, позаимствованным из работы Праца, который в своей модели при классификации частиц опирался на логистическую регрессию и метод максимального правдоподобия[80].
