Корабельное вооружение Израиля — оружие на кораблях ВМС Израиля. Как и сами корабли, оно может быть как израильское, так и иностранного производства[1][2].
Предыстория[править]
Мало что известно про вооружение на древнееврейских кораблях. Имеется всего несколько изображений (финикийского корабля, еврейского пиратского корабля), из которых видно, что оружием был таран, а также лук и стрелы.
В целом, ввиду крайней мизерности сведений, о вооружении древнеиудейских кораблей нечего конкретного сказать нельзя. Единственное можно сказать, что корабли были и они имели оружие, так как Иосиф Флавий и Страбон упоминают эффективные каперские рейды иудейских кораблей, и даже можно сделать вывод из их слов, что победить на море враги их не могли. Но никаких подробностей не сохранилось.
Ещё меньше сведений об вооружении хазарских и химьярских кораблей. Рахданиты, чьи корабли достигали Китая, наверняка тоже имели оружие для защиты. Позднее действовали еврейские пираты, но чем были вооружены их корабли трудно сказать.
В ряде источников утверждается, что Каллиник из Гелиополя, изобретатель «греческого огня», был евреем[3]. Во всяком случае, позже стало много евреев-конструкторов морских вооружений, например создателем морских мин был Борис Семёнович Якоби (см. Евреи-изобретатели оружия).
Морские мины[править]
Во время Второй мировой войны британцы использовали морские мины для обороны Хайфы, Подмандатная Палестина, где у Великобритании была важная военно-морская база.
В статье «Война 1973 г.: вооружение ВВС Израиля» имеется упоминание разовых бомбовых кассет (РБК) «Маафера» с противотанковыми минами. Однако, судя по обсуждению на Фреш, речь идёт не о РБК, а о морских минах воздушной постановки, то есть Destructor или Quickstrike. То есть авиабомбах, превращённых в донные морские мины. И хотя сбрасывают их самолёты ВВС Израиля, делается это в интересах ВМС.
Глубинные бомбы[править]
Глубинные бомбы (ед.ч. «Пцацат Омек», мн.ч. «Пцацот Омек») упомянуты в системе вооружений ряда израильских кораблей в 1950-1960-х годах. Обычно применялись с бомбосбрасывателей (depth charge tracks – «Месиля ле-Пцацот Омек»), но были случаи применения и бомбомётов (depth charge projectors – «Маргема ле-Пцацот Омек»).
Носители:
- Корвет К-22 «Нога» (бывший американский USS PC 1188 класса Submarine Chaser). Оригинально он нёс 2 бомбомёта и 2 бомбосбрасывателя, израильские несли только последние.
- 3 фрегата, бывшие канадские класса River: К-28 «Мивтах» (бывший HMCS Orkney), К-30 «Мисгав» (бывший HMCS Strathadam), К-32 «Мезанек» (бывший HMCS Hallowell). Оригинально несли 1 бомбомёт Hedgehog, 8 обычных бомбомётов и 2 бомбосбрасывателя, всего до 150 глубинных бомб. Израильские несли только 2 бомбосбрасывателя.
- 2 эсминца, бывшие британские класса Z: К-40 «Эйлат» (бывший HMS Zealous) и К-42 «Яффо» (бывший HMS Zodiac). Судя по всему, сохранили оригинальное противолодочное вооружение: 4 бомбомёта и 2 бомбосбрасывателя, всего до 70 глубинных бомб.
- Эсминец К-38 «Хайфа», бывший британский HMS Mendip класса Hunt (египетский трофей 1956 г.). Оригинально несли 2 бомбомёта и 1 бомбосбрасыватель, всего до 40 глубинных бомб, в Израиле имели 2 бомбомёта и 2 бомбосбрасывателя.
- Вооружённые рыболовецкие шхуны – среди прочего несли бомбосбрасыватели.
- ПЛ «Рахав» типа S – в период Шестидневной войны не могла погружаться и использовалась как надводный противолодочный корабль, среди прочего несла бомбосбрасыватели.
Боевое применение имело место в ходе Шестидневной войны. У побережья Израиля действовали 3 египетские подложки и было несколько случаев сброса по ним глубинных бомб с бортов эсминцев. Одна из субмарин была повреждена, что позже потребовало ремонта в доке. ПЛ «Рахав» работала во взаимодействии с вооружёнными рыболовецкими шхунами: план был вести поиск ПЛ сонаром с «Рахав», с последующим сбросом глубинных бомб как с «Рахав», так и с рыболовецких шхун по целеуказанию «Рахав». Однако, обнаружить ПЛ «Рахав» не удалось.
Эсминец «Эйлат» был потоплен 21 октября 1967 года, ПЛ «Рахав» была снята с вооружения в декабре 1967 году, эсминец «Хайфа» – в 1968 году, эсминец «Яффо» – в 1969 году. На этом закончилось и использование глубинных бомб Израилем, далее на вооружении были уже противолодочные торпеды. Хотя некоторые авторы утверждают, что иногда по 2 бомбосбрасывателя ставили на некоторые сторожевые катера класса «Дабур», если такое и было то лишь в 1970-е годы.
Другой класс вооружения — малые глубинные бомбы, используемые против боевых пловцов (подводных диверсантов). После нападения Газы 7 октября 2023 года ВМС Израиля опубликовали видео отстрела террористов на воде бойцами подразделения «Снапир», среди прочего последние применяли и такие заряды. По-сути, это ручные гранаты фугасного действия с временным (а не гидростатическим) взрывателем.
Противокорабельные торпеды надводных кораблей и катеров[править]
В 1950—1968 годах ВМС Израиля имели на вооружение несколько типов торпедных катеров — вначале американские и британские времён 2-й мировой войны, затем французские и итальянские новой постройки. Все они несли по 2 торпедных аппарата калибра 18 дюймов (18”). Конкретный тип торпед не указывается. Но, в музее ВМС Израиля есть такая торпеда, на таблички сказано, что она немецкая, была на вооружении в 1952—1959 годах.
18” – это 457.2 мм, однако на практике речь шла о 450-мм торпедах. Такие были в Германии (официально калибр указывался ‘45 см’) и в Великобритании (официально калибр указывался как 18”, реальный – 17.69”, т.е. 449 мм, или же 17.72”, т.е. 450 мм). Возможно вначале Израиль закупил немецкие (из распродажи трофеев ВМВ), а уже далее купил британские. Если немецкие – то это почти наверняка были F5b, британские — скорее всего Mark XV.
Из крупных надводных кораблей противокорабельные торпеды несли только эсминцы «Эйлат» и «Яффо» – 2х4 ТА калибра 21” (533.4 мм). Согласно данным музея ВМС, использовались британские торпеды Mark IX.
Боевое применение торпед имело место только с торпедных катеров и только в 1 случае — инцидент «Либерти». 8 июня 1967 года американский разведывательный корабль USS Liberty к северу от побережья Синайского полуострова шпионил в пользу арабских стран и был атакован израильской авиацией, а затем — 3 торпедными катерами 914-го дивизиона.
Противолодочные торпеды надводных кораблей и катеров[править]
С 1950-х годов ведущим противолодочным вооружением надводных кораблей западных стран являются специализированные малогабаритные противолодочные торпеды. Во многих случаях их же используют самолёты и вертолёты противолодочной авиации, а также системы противолодочного управляемого ракетного оружия (ПЛУРО). В случае США речь идёт о торпедах калибра 12.75” (324 мм).
По некоторым данным, в Израиле использовались американские Mark 44.
Позже применялись также американские Mark 46, включая Mark 46 Mod 5. Относительно Mark 54 были сообщения об их поступлении на вооружение вместе с корветами «Саар-6». Таким образом, единственный точно использовавшийся и используемый до сих пор тип противолодочных торпед надводных кораблей и катеров ВМС Израиля – это Mark 46.
Помимо ПЛУРО, основное средство применения 324-мм торпед – это 3-х трубные ТА Mark 32 SVTT (surface vessel torpedo tubes) на вращающейся тумбе (на вооружении с 1960 г.). Есть также вариант Mark 32 Mod 9 (2-х трубный стационарный) и одиночные стационарные пусковые трубы. Выброс торпеды осуществляется сжатым воздухом из напорной ёмкости в задней части аппарата. В ВМС Израиля используются 2 варианта: 3-х трубные вращающиеся и одиночные стационарные.
Конкретные конфигурации для разных типов кораблей и катеров:
- Сторожевые катера «Дабур», «Двора», «Супер Двора» – могут нести 2 одиночные трубы в носовой части корпуса. Конфигурация достаточно редкая, тем более что катера не имеют ГАС, следовательно для применения торпед нуждаются во внешнем целеуказании.
- Сторожевые катера «Шальдаг» – могут нести 1 одиночную трубу за надстройкой, по диагонали к продольной оси корпуса. Верно то же замечание, что и выше.
- Ракетные катера «Саар-2» (6 катеров) – первоначально несли 2 одиночные трубы в задней части корпуса, под углом к продольной оси корпуса. Далее установлен один Mark 32, за надстройкой слева.
- Ракетные катера «Саар-4» в противолодочном варианте (2 катера) – два Mark 32, за надстройкой слева и справа на палубе.
- Ракетные катера «Саар-4.5» в противолодочном варианте (2 катера) – два Mark 32, за надстройкой слева и справа на палубе.

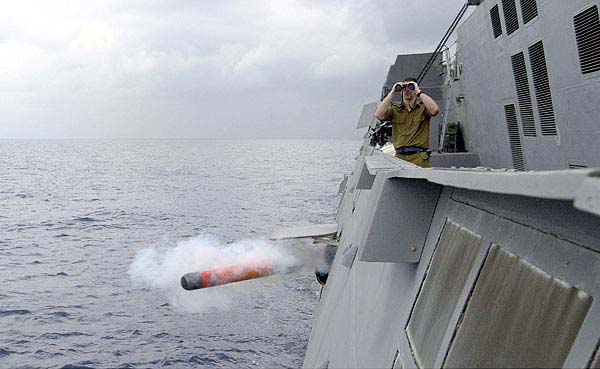

- Корветы «Саар-5» – два Mark 32 внутри корпуса (стрельба через порт).
- Корветы «Саар-6» – два Mark 32 внутри корпуса (стрельба через порт).
24 января 2001 года сообщалось, что закуплено 60 торпед Mк46 Mod 5.
Противокорабельные и универсальные торпеды ПЛ[править]
За свою подлодки историю ВМС Израиля сменили ряд торпед:
- тип S – 6 ТА калибра 21 дюйм, боезапас 12 торпед, тип торпед – британские Mark VIII (скорее всего в версии Mark VIII**);
- тип Т – 6 ТА калибра 21 дюйм, боезапас 12 торпед, тип торпед – британские Mark 20;
- тип «Галь» – 8 ТА калибра 21 дюйм, боезапас 10 торпед (и ракет), тип торпед – первоначально американские Мк.37 (модернизированы до уровня Mk37C, они же NT37C), далее NT37E (новые или модернизированные из NT37C);
- тип «Дольфин» – 10 ТА, в т.ч. 6 калибра 21 дюйм и 4 калибра 650 мм (или 648 мм), боезапас 21 единица оружия (обычно 16 торпед и 5 ПКР), тип торпед – немецкие DM2A3 и далее DM2A4 Seehecht.
Боевое применение торпед с ПЛ имело место дважды:
- 6 июня 1967, во время Шестидневной войны, израильская ПЛ Ц-71 «Танин» (тип S) выпустила 4 торпеды типа Mark VIII в районе Александрии по египетскому противолодочному кораблю «Тарик» (бывший британский шлюп U29 Whimbrel класса Black Swan), не попала.
- июнь 1982 года, Первая ливанская война, – ПЛ типа «Галь» потопила напротив побережья Ливана неизвестное судно, использовав 2 торпеды NT37C.
Артиллерия[править]
Тайфун (артиллерийская установка)
И т. д.
Ракеты и ракетные комплексы[править]
Барак (зенитный ракетный комплекс)
И т. д.
БПЛА[править]
И т. д.
Ядерное оружие[править]
Хотя это официально не признаётся, но считается, что израильские подлодки несут, помимо прочего, и ЯО[4][5][6]:
Подлодки Dolphin имеют 6-10 торпедных аппаратов калибра 533 мм и 4 – 650 мм. На их вооружении находятся торпеды, мины, ПКР UGM-84C и КРМБ Popeye Turbo с дальностью полета до 1500 км. Данные крылатые ракеты могут нести ядерные БЧ мощностью до 200 килотонн и запускаются из торпедных аппаратов калибра 650 мм[7].
