Gabriel Mk1

Материал из Циклопедии
Перейти к навигации Перейти к поиску
Gabriel Mk1
Тип противокорабельная ракета
Статус на вооружении
Разработчик Государство Израиль Israel Aerospace Industries
Годы разработки 1962-1970
Начало испытаний 1965-1969
Принятие на вооружение 1970
Производитель Государство Израиль Israel Aerospace Industries
Основные эксплуатанты Государство Израиль Израиль
Основные технические характеристики:
Дальность: 20 км (Mk1)
Скорость полёта ракеты: 240 м/с
Commons-logo.svg  Изображения на Викискладе

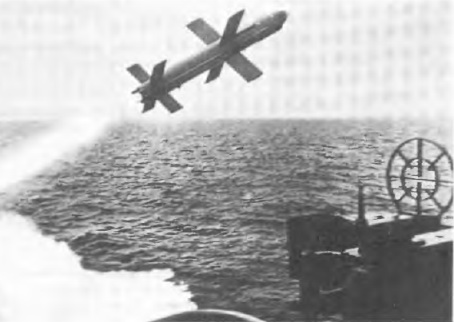

Габриэль Мк 1 (Gabriel Mk1) — израильская противокорабельная крылатая ракета класса ‎Gabriel[1].

Общие сведения[править]

Производство фирмы Israel Aerospace Industries.

Ракета оснащалась инерциальной и полуактивной головкой самонаведения (ГСН). При этом РЛС ракеты должна находиться в рабочем режиме до момента поражения цели. Наведение ракеты на цель осуществлялось по лучу корабельной РЛС «Orion» RTN-10X; только на конечном участке траек­тории полета включаются РЛС и инфракрасная го­ловка самонаведения.

Дальность полёта составляла около 20−25 км.

Боеголовка ракеты весила 180 кг. По другим данным, — стартовый вес составлял 420 кг, на БЧ приходилось лишь 100 кг.

Размеры ракеты: 320 х 34 х 100 см.

Маршевая скорость ракеты: 195 м/сек (11,7 км/мин).

Корпус Габриэля разделен на 5 отсеков:

  1. аппаратуры системы наведения (ИСН и ГСН)
  2. источника питания
  3. полубронебойной боевой части
  4. дви­гательной установки
  5. рулей управления и силовых приводов

Стартовый и мар­шевый двигатели ракеты на твёрдом топливе.

Аэродинамическая схема ракеты: прямоуголь­ное крестообразное крыло и крестообразные рули-стабилизаторы.

Транспортно-пусковые контейнеры ракета имела одиночные и строенные; установлены неподвижно под углом воз­вышения 25°. С помощью разъёмов и кабе­лей контейнеры подсоединены к системе управления, что обеспечивает введение необходимых поправок, ввод информационных данных и подачу сигнала пуска.

Траектория полёта Gabriel Mk1 была разде­лена на три участка: старто­вый (набор высоты до 60 м); маршевый (средняя высота полета 20 м) и захвата цели (на удалении 1,2−1 км до цели Gabriel снижается на мини­мальную высоту 2 м).

Ракета была принята на вооружение в 1969 году или в 1970 году.

С 1970 года данной ракетой вооружили ракетные катера «Саар».

Во время Войны Судного дня было выпущено 55 ракет Габриэль, примерно половина из которых попала в цель.
